中寨煤礦11301采煤工作麵消突評價報告

　　水城縣玉舍中寨煤礦

　　消突評價報告

　　工作麵名稱:11301采煤工作麵

　　二〇一一年八月八日

　　目 錄

　　第一章 前言

　　1.1評價範圍 3

　　1.2評價依據 3

　　1.3評價過程簡述 3

　　1.4 評價結論 4

　　第二章 基本情況 4

　　第一節 工作麵基本情況 4

　　第二節 礦井瓦斯抽放係統 6

　　第三節 其 它 7

　　第三章 區域綜合防突措施9

　　第四章 評價過程 10

　　第五章 最終評價結論 11

　　第六章 問題及建議 14

　　第一章 前 言

　　1、 評價範圍

　　11301采煤工作麵，運輸順槽從巷口至切眼位置總裏程為236.255m,回風順槽從開口點至切眼位置總裏和為243.629m,工作麵切眼長60m,此次消突評價範圍為11301采煤工作麵切眼口煤壁至順槽開口起始點,控製範圍已包括全采麵範圍。

　　1.2、評價依據

　　根據如下：

　　1.2.1、《煤礦安全01manbetx 》(2011版);

　　1.2.2、《煤礦瓦斯抽采基本指標》(AQ1025-2006);

　　1.2.3、《防治煤與瓦斯突出規定》;

　　1.2.4、《煤礦瓦斯預測方法》(AQ1018-2006)。

　　1.3、評價過程簡述

　　1.3.1、項目可行性03manbetx

　　根據已采取的防突措施，其措施的控製範圍及區域突出危險性預測的噸煤瓦斯含量和瓦斯壓力達到《防治煤與瓦斯突出規定》的要求(噸煤瓦斯含量小於8m3/t,瓦斯壓力小於0.74 MPa)、計算瓦斯抽采率進行評價。

　　1.3.2、區域性防突措施

　　11301運輸巷和回風巷回采工作麵沿K13煤層頂板回采，K13煤層頂部15m為K10煤層，K13煤層底部29m為K18號煤層。在該工作麵回采區域內，頂部為K10煤層采空區，底部為K18煤層。K10煤層開采，對K13煤層有非常明顯的解放效果.

　　1.3.3、含煤地層位置：

　　1、工作區內的含煤地層(含煤岩係)為龍潭組第四段(K1煤層)、龍潭組四段中部(K9煤層)、龍潭組四段下部(K13煤層)、龍潭組三段頂部(K18煤層)，煤層頂板多為粉砂岩或粉砂質泥岩，底板為泥岩或粘土岩。經瓦斯等級鑒定為高瓦斯突出礦井，K1煤層、K9煤層、K13、K18均有突出危險性。

　　2、采掘麵編號為：11301采煤工作麵、11302運輸順槽、11302回風順槽。

　　3、突出危險性：礦井按突出礦井管理。

　　根據《玉舍中寨煤礦開采方案設計》，礦井在+1827m水平首采K13煤層，在該水平K10煤層已作為保護層被開采完。因此，礦井區域性防突措施以本煤層瓦斯抽放為主， K13煤層鑽孔抽放防突措施已經實施，並經過效果檢驗確認措施有效後，采取遠距離放炮等安全防護措施作業。

　　1.4、評價結論

　　11301采煤工作麵運輸順槽和回風順槽內打測壓孔及抽放孔，控製範圍內瓦斯預抽率為28.76%，測壓孔測得瓦斯壓力為0.11MPa，采用WP-1型井下煤層瓦斯含量快速測定儀測定瓦斯含量為6m3/t,瓦斯壓力為0.11MPa。符合《防治煤與瓦斯突出規定》的規定。11301采煤工作麵全部回采區域為無突出危險區。

　　第二章 基本情況

　　第一節 工作麵基本情況

　　2.1、工作麵基本情況

　　11301運輸巷位於1827運輸石門上部1837標高,運輸石門為界沿K13煤層向東以117度方位布置,至切眼位置總長為257m(至區段煤倉口236.28m), 11301回風順槽位於+1870軌道石門尾部為界沿K13煤層向東以118度布置,至切眼上口260.266m,工作麵切眼長度為60m,煤層傾角平均28度。

　　根據工作兩順槽和切眼地質資料綜合03manbetx ， 11301運輸巷在回采過程中煤層賦存屬穩定煤層。該工作麵消突評價範圍為兩順槽開口點至工作麵切眼上下出口煤壁止,即所控製範圍為該工作麵全部區域範圍。

　　2.2、煤層瓦斯情況

　　評價範圍內煤層最大厚度為2.2m，煤層傾角為28°左右。屬III類不易自燃煤層，煤塵具有爆炸性。

　　該工作麵在K13號煤層中，運輸順槽標高為+1837m，回風順槽標高為+1870標高,該工作麵區域內頂部15m為K10煤層采空區範圍，底部29m為K18煤層,區域內K18煤層未采動,在采區石門西部為采空範圍。根據我礦瓦斯壓力測定，K13號煤瓦斯壓力均為0.11Mpa，采用WP-1型井下煤層瓦斯含量快整測定儀測得煤層瓦斯含量為6m3/t;瓦斯壓力均為：0.11MPa。根據采煤工作麵擬采範圍,煤層儲量為41705.4t，瓦斯儲量約為345946.293m³。

　　2.3、工作麵通風情況

　　11301采煤工作麵為全負壓通風，礦井通風方式為中央並列式，通風方法為抽出式通風。風井在+1886.258m標高安裝兩台軸流式主要通風機;一台運轉、一台備用，其型號為FBCDZ-№18型2×90kw，額定風量為18～61.9m3/s，主扇風壓98～1572pa。礦井總進風量為1711m3/min，風井主要通風機排風量為1810m3/min，礦井絕對瓦斯湧出量29.38m3/min，相對瓦斯量湧出量1.02m3/t，，具有獨立可靠的通風係統。

　　2.4、工作麵瓦斯賦存情況

　　11301采煤工作麵區域抽放防突措施控製範圍內瓦斯賦存量計算。

　　1) 煤層原始瓦斯含量

　　11301采煤工作麵區域內的煤層瓦斯原始含量為7.9m³/t;

　　2) 煤層儲量

　　煤層儲量按下式計算

　　V=S·h·d

　　V：儲量，單位t;

　　S：麵積，單位m²;

　　H：煤厚，單位m;

　　d：相對密度(容重)：單位t/m³，取1.42。

　　則：V=(220+225)/2×60×2.2×1.42

　　=41705.4t

　　根據地質煤炭儲量，得出該煤層的煤層氣資源量：

　　Q氣= Q煤×W×K

　　式中 Q氣——煤層氣資源量，m³。

　　Q煤——煤層資源儲量，t。

　　W——煤層氣含量，m³/t。

　　K——圍岩瓦斯湧出係數，取1.05。

　　則 Q氣=41705.4×7.9×1.05

　　=345946.293m³

　　第二節 礦井瓦斯抽放係統

　　采煤工作麵的預抽，利用地麵抽放係統。

　　1、通風係統：礦井采用中央並列抽出式通風，總風量達3000立方米/分。風井安裝同型號軸流式抽風機二台，型號為FBCDZ—№17A，功率110×2KW;一台工作，一台備用。

　　2、抽放係統：

　　(1)低負壓瓦斯抽放泵型號2BEC-50。瓦斯抽放泵參數：最大抽速145m³/min，電機功率185kw。

　　(2)高負壓瓦斯抽放泵型號2BEC-42。瓦斯抽放泵參數：最大抽速120m³/min，電機功率132kw。

　　(3)抽放係統:礦井建立了永久性地麵抽放係統，抽放泵房內安裝2EBC—42型抽放泵二台，功率132KW，抽出量120m3/min，低負壓2BEC-50型185KW.抽出量145m3/min，一台工作，一台備用。

　　主管徑為350㎜，從總機巷接至各大巷，支管徑300㎜從主管接至本掘進工作麵。

　　(4)抽放鑽孔設計:

　　2、抽放參數：

　　(1)11301采煤工作麵運輸順槽的抽放負壓為0.017～0.021kPa，抽放濃度為1.1～1.6%，抽放純量為0.24～0.72m³/min。瓦斯抽放總量為20902.3 m³。

　　(2)11301采煤工作麵回風順槽的抽放負壓為0.017～0.023kPa，抽放濃度為1.4～3.8%，抽放純量為0.3～2.4m³/min。瓦斯抽放總量為78581.5m³。

　　(3)11301采煤工作麵回采區域抽放瓦斯總量為:99483.8 m³。

　　第三節 其 它

　　3.1鑽屑指標法測定煤巷回采工作麵突出危險性

11301采煤工作麵突出危險性預測和防突措施效果檢驗采取用WTC防突參數儀實測煤層瓦斯解吸指標(K1值:mL/g•min1/2)和鑽屑指標法(鑽屑量Smax

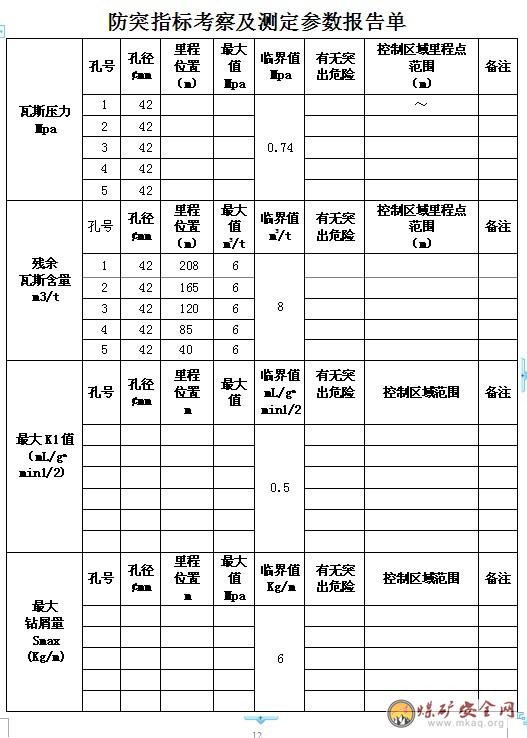

　　Kg/m))，鑽孔深度按10m施鑽，預測回采工作麵突出危險性。每米測一次鑽屑量，每兩米測一瓦斯解析K1值，測量深度分別為2米、4米、6米、8米、10米,取最大值作防突參數。控製回采前方10米;若效檢指標均無超標，允許回采7.5米，保留2.5米的效檢超前距。(後附:突出危險性預測和效果檢驗的印小票複印件)

　　3.1.1、需說明的幾個問題

　　⑴盡量把考察孔布置在軟分層內。

　　⑵若煤層走向發生變化時，遇地質構造等原因，考、排孔參數根據現場的實際情況作相應的調整。

　　⑶考察時防突考察工負責布置考察鑽孔，收集各項參數並做好記錄;回采隊負責施工鑽孔;現場必須有安檢員和瓦斯檢查員監督整個考察的全過程。考察結束後所有參與考察及監督人員必須在考察原始記錄上簽字並對所測參數負責。隻有經效果檢驗當k1值均小於臨界值時，方可認定措施有效。當消除突出危險性效果驗證指標超標時，消除突出危險性效果驗證檢驗人員必須立即通知現場施工單位跟班隊長立即停止回采，回采隊用f89mm鑽杆施工排放孔，排放孔根據現場實際布置，排放一個小班後，經驗證有效後方可允許恢複施工，否則不得進行回采作業。

　　第三章 區域綜合防突措施

　　3.1、區域突出危險性預測

　　水城縣玉舍中寨煤礦屬煤與瓦斯突出礦井。自建井以來，未發生煤與瓦斯動力現象。

　　3.2、區域防突措施

　　3.2.1、預抽回采工作麵瓦斯

　　(1)11301采煤工作麵回風順槽於2011年5月28日至8月8日，實行先抽後采，抽放瓦斯純量為78581.5m³。詳見《11301采麵回風順槽抽放量統計表》

　　(2)11301采煤工作麵運輸順槽於2011年6月11日至7月10日,實行先抽後采,抽放瓦斯純量為20902.3m³。詳見《11301采麵運輸順槽抽放量統計表》。

　　鑽孔由通防科打鑽隊嚴格按設計進行施工，由安監員現場驗收孔，所施工的鑽孔真實可靠。

　　11301采煤工作麵評價範圍內共抽放瓦斯99483.8m³，瓦斯抽放量根據實際測定所得。

　　3.3、區域措施效果檢驗

　　為確保施工過程中的安全，在回采前必須嚴格按照《防治煤與瓦斯突出規定》進行區域措施效果檢驗。

　　3.3.1煤層瓦斯預抽率

　　煤層瓦斯預抽率為28.76%，符合《煤礦瓦斯抽采基本指標》(AQ1026—2006)規定。

　　3.3.2、殘餘瓦斯壓力

　　采用WP-1型井下煤層瓦斯含量快整測定儀測得最大煤層瓦斯含量為6m3/t;瓦斯壓力為0.11MPa,均小於0.74MPa。符合《煤礦瓦斯抽采基本指標》(AQ1026—2006)及《防治煤與瓦斯突出規定》第四十三條第三款的規定。

　　第四章 評價過程

　　經采取預抽瓦斯後，11301采煤工作麵回采區域內無空白帶。

　　4.1.1、煤層瓦斯預抽率

　　11301采煤工作麵煤層瓦斯預抽率按下式計算。

　　N=Qc÷Q氣×100%

　　式中：N——煤層瓦斯預抽率，%。

　　Q氣——煤層瓦斯儲量，m³。

　　Qc ——已抽瓦斯量，m³。

　　則：N=99483.8÷345946.293×100%

　　=28.76%

　　11301采煤工作麵回采區域內煤層瓦斯預抽率為28.76%，符合規定。

　　4.1.2、瓦斯壓力測定

　　(1)在11301采煤工作麵運輸順槽布置二個測壓鑽孔，1號測壓鑽孔位於采煤工作麵運輸順槽在200m處,垂直於巷道中線向上幫以28.5度仰角

　　布置，孔深45.5m。2號測壓鑽孔位於采煤工作麵運輸順槽在80m處,垂直於巷道中線向上幫以28度仰角布置，孔深51.0m。

　　(2)在11301采煤工作麵回風順槽布置二個測壓鑽孔, 1號測壓鑽孔位於采煤工作麵運輸順槽在160m處,垂直於巷道中線向上幫以27.5度俯角布置，孔深36.5m。2號測壓鑽孔位於采煤工作麵回風順槽在100m處,垂直於巷道中線向上幫以29度俯角布置，孔深31.0m。

　　第五章 最終評價結論

　　通過綜合評價，評價範圍內瓦斯壓力為0.11MPa,小於0.74Mpa，符合《防治煤與瓦斯突出規定》第四十三條第三款、第四十四條的規定。11301采煤工作麵回采區域內，無突出危險性。直接進行區域驗證;經考察，若各項指標不超限，執行安全防護措施後進行回采作業;若任何一項指標超限，必須采取局部綜合防突措施。

　　第六章 問題及建議

　　11301采煤工作麵在回采過程中，通防隊要加強瓦斯管理，嚴禁超批超采。認真執行防突措施效果檢驗，同時，認真執行好安全防護措施。
