井下127V信號係統常見故障分析及處理辦法
井下膠帶運輸機使用的信號裝置一般常用的有兩種：皮帶機綜合保護裝置和組合聲光電鈴，前一種綜合保護裝置具有語音、信號、急停等功能；組合聲光電鈴多在井下兩台及兩台以上絞車、膠帶運輸機等設備聯係時使用，由於組合聲光電鈴價格便宜、使用方便，在井下用的比較多，發生故障的概率高，影響生產。
下麵把井下127v信號係統常見故障及處理方法作一簡單介紹。

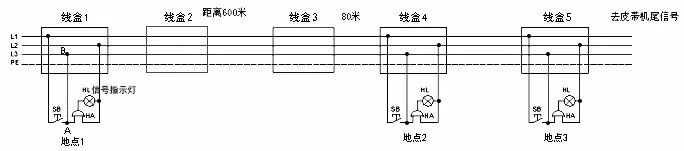

組合電鈴工作原理和供電如圖所示：
圖中L1、L2——127V電源線；L3——公用線；PE——地線；
SB——按鈕；HL——信號指示燈；HA——電鈴；
按鈕SB的一端接入L1端，電鈴和燈的一端接入L2端。這樣，當任何一地點按下組合電鈴按鈕SB後，通過公用線的連接，該係統的組合電鈴同時發出聲光信號。
故障1
現象：按下地點2的信號電鈴按鈕SB本身工作正常，但地點1的電鈴不工作，按下地點3的電鈴按鈕地點1的電鈴也不工作，但地點2的電鈴正常工作。
故障03manbetx ：根據原理03manbetx ，明顯是地點2電鈴前方信號線的公共線有斷線問題。
解決的辦法：因井下沒有萬用表，不好判斷公共線的斷線點，在確保了地點1信號是完好的情況下，利用組合電鈴從線盒2開始查找，打開接線盒，接上電鈴，蓋好防爆蓋後，經試驗，如果新接電鈴和地點1的電鈴同時響，說明這段公共線沒有問題；如果新接電鈴響，地點1電鈴不響，說明這段公共線有問題，故障點有可能是線盒1與線盒2之間的信號線有斷線或地點1的電鈴按鈕與公共端的連接處出現鬆動或斷開，即地點1的電鈴A點與B點連接鬆動或斷開。
故障2
地點2和地點3的電鈴在按下按鈕SB後電鈴都不響，信號燈HL微亮，地點1的電鈴正常鈴響燈亮，有可能是信號線中L1線或L2線出現虛接，與故障1的處理方法相同，在線盒3加一組電鈴，按下該電鈴按鈕SB，如果該組合電鈴與地點1的組合電鈴都正常，說明故障點在接線盒3後。陸續采用此方法查找，最終確定哪段信號線有問題，進行更換。
