河南先鋒煤業（45萬噸/年）產能升級涉及“一通三防”部分設計說明

　　第一章 礦井通風係統

　　一.現狀

　　礦井采用中央並列式通風方式，由主斜井進風，副斜井回風。當前礦井風量不能滿足下一步45萬噸/年的生產要求，需要針對礦井通風係統進行升級改造，對礦井主扇風機進行更換。經計算，根據“產能升級風機選型依據”，本礦產能升級後需要風量不低於3200m³/min的風量。

　　(一)主要通風機、風硐、反風設施

　　1. 主要通風機現狀

　　地麵主通風機房現安裝兩台FBCDZ-6-No15型軸流對旋式通風機，風量1398～3102m3/s,風壓617～2340Pa，電機型號為YBFe280M-6,功率2×55kW,額定電壓380V，轉速980rpm。一台工作，一台備用。通風機采用雙回路電源供電，當一回路出故障時，另一回路可保證通風係統正常運行。

　　2. 風硐現狀

　　目前我礦風硐岔口處拐角陡，造成通風阻力大，不符合礦井通風風硐質量標準化，需要對其進行改造。

　　3. 反風設施

　　反風設施方麵，主要存在礦井下主要反向風門變形嚴重，需要改進。

　　(二)礦井通風阻力(等積孔)描述礦井通風難易程度

　　礦井等積孔A=1.9，通風難易程度屬於中等;礦井通風係統有效風量利用率為76%，不能滿足通風係統有效利用。下一步，有待提高礦井通風係統風量有效利用率;我礦通風設施齊全，部分通風設施損壞漏風。部分風門需要重新更換木質風門(6組：三片盤口、四片盤口、五片盤口、六片盤口、060疏水巷風門、士0通機巷聯絡巷風門)。對礦井通風設施按照質量標準進行整改，對礦井風門重新刷漆，包邊加墊、安裝風門連鎖，完善了部分的風門傳感器。對密閉、擋風牆重新粉牆刷白。

　　(三)獨立通風

　　礦井目前已經實現獨立通風係統，采用抽出式、一進一回，中央並列式通風方式，生產采區實行分區通風，通風設施齊全，有效保證礦井獨立完善的通風係統，滿足礦井15萬噸/年的生產要求。

　　(四)采掘布置及通風線路的現狀

　　目前，二1—11060采麵為我礦首采工作麵，二1—12070采麵為備用工作麵。但由於我礦長時間停產，11060采麵及12070采麵巷道變形嚴重，出現多處冒頂情況，巷道失修率大，堵塞嚴重，造成通風困難。

　　通風方麵，采用分區獨立通風，主井兼做運輸進風井、副井兼做提升回風井，一進一回，礦井利用輔助進風巷進風，減小主井下山的風速和風阻，增加11060采麵和12070采麵的有效風量。

　　(五)巷道失修情況

　　目前，我礦巷道嚴重失修率為23.6%，一般失修為26.5%;另外，為了加大11060和12070采麵的風量，改造、擴修了近300米的輔助進風巷。三片盤主副井以下，井筒斷麵小，影響礦井通風及下一步的產能升級改造。

　　(六)礦井永久、臨時通風設施

　　永久密閉：8道

　　永久風門：15組

　　永久風牆：4道

　　臨時密閉：2道

　　以上通風設施經過隱患整改，現均已整改完善,但部分永久風門處於高吊門，待下一步複工後對其進行更換。

　　二.通風係統標準和要求

　　按照先鋒礦采掘工作麵實際情況，通風係統合理采掘比為1:1。係統計算需風量為3129m3/min。正常生產安排2個炮采工作麵，2個炮掘工作麵。3個硐室。完全能夠滿足礦井安全合理生產的要求。

　　礦井要實現產能45萬噸/年的生產要求，必須匹配風量不低於3200m3/min的主要通風機。

　　見附件：《河南先鋒煤業有限公司產能升級(45萬噸/年)風機選型依據》

　　(一)礦井通風質量標準

　　1.礦井必須有完整的獨立通風係統。改變通風係統時必須履行報批手續;掘進巷道貫通時，必須按(01manbetx )規定,製定安全措施。

　　2.礦井、采區通風能力滿足生產需求。采掘工作麵和硐室的供風量要符合《01manbetx 》規定。

　　3.礦井內各地點風速符合《01manbetx 》規定。

　　4.礦井有效風量率不低於85%。

　　5.回風巷失修率不高於7%;嚴重失修率不高於3%;主要進回風巷道實際斷麵不能小於設計斷麵2/3。

　　6.礦井主要通風機的反風設施，按《01manbetx 》規定定期檢查，每年進行一次反風演習。反風效果符合《規程》要求。

　　7.礦井必須建立測風製度，每10天進行一次全麵測風，並做好測風記錄。

　　(二)局部通風質量標準

　　1.局部通風機的安裝，位置,最低風速符合《規程》第128條規定,嚴禁循環風。兩台局部通風機能自動倒台、切換向一個掘進工作麵供風，必須同時與工作麵電源聯鎖，當任何一台發生故障停止運轉時，另一台自動切換、運轉。

　　2.所有掘進麵局部通風機實行“三專兩閉鎖”，局扇采用雙電源供電。

　　3.局部通風機安排專人進行管理，並實行掛牌管理，不得出現無計劃停風，有計劃停風的必須有專項計劃內停風安全技術措施。

　　4.局部通風機的設備齊全，吸風口有風罩和整流器，高壓部位(包括電纜接線盒)有襯墊(不漏風)，通風機必須吊掛或墊高，離地麵高度大於0.3m，11kW以上的局部通風機裝有消音器(低噪聲局部通風機和除塵風機除外)。

　　5.風筒末端距工作麵的距離和出風口的風量符合《作業規程》規定。並保證工作麵和回風流瓦斯不超限，巷道中風速符合規定。

　　6.風筒接頭嚴密(手距接頭處0.1m處感到不漏風)，無破口(末端20m除外)無反接頭，軟質風簡接頭要使用反壓邊，硬質風筒接頭要加墊，上緊螺釘。

　　7.風筒吊掛平直，逢環必掛，鐵風筒每節至少吊掛兩點。

　　8.風筒拐彎處設彎頭或緩慢拐彎，不準拐死彎，異徑風筒接頭用過渡節，先大後小，不準花接。

　　(三)通風設施質量標準

　　永久設施(包括風門、密閉、風窗)

　　1.牆體用不燃性材料建築，厚度不小於0.5m，嚴密不漏風(手觸無感覺,耳聽無聲音)。

　　2.牆體平整(1m內凸凹不大於10mm，料石勾縫除外);無裂縫，重縫和瞎縫。

　　3.牆體周邊掏槽(岩巷,錨噴,砌镟巷道除外)，要見硬頂、幫、底，要與煤岩接實，四周要有不少於0.1米的裙邊。

　　4.設施周圍5m內巷道支護良好，無雜物、積水、淤泥。

　　5.密閉內有水的設反水池或反水管;自然發火煤層的采空區密閉要設觀測孔、措施孔，孔口封堵嚴密。密閉前無瓦斯積聚，要設柵欄、警標，說明牌板和檢查牌板(擋風牆除外)。

　　6.風門一組至少兩道，能自動關閉，要裝有閉鎖裝置。門框要包邊沿口、有襯墊，四周接觸嚴密，門扇平整不漏風，調節風窗的調節位置設在門牆上方，並能調節，並安設風門傳感器。

　　臨時設施(包括臨時風門、臨時密閉)

　　1.臨時設施設在頂、幫良好處，見硬底、硬幫與煤岩體接實。

　　2.設施周圍5m內支護良好。無片幫、冒頂，無雜物、積水、淤泥。

　　3.設施四周接觸嚴密，木板設施要魚鱗搭接，表麵要用灰，泥滿抹或勾縫。

　　4.臨時密閉不漏風，密閉前要設柵欄，警標和檢查牌。

　　5.臨時風門能自動關閉，通車風門及斜巷運輸的風門有報警裝置，否則要裝有閉鎖裝置。門框包邊沿口，有襯墊，四周接觸嚴密，門扇平整不漏風，與門框接觸嚴密。

　　風橋

　　1.用不燃性材料建築。

　　2.橋麵平整不漏風(手觸感覺不到漏風為準)。

　　3.風橋前後各5m範圍內巷道支護良好，無雜物、積水、淤泥。

　　4.風橋通風斷麵不小於原巷道斷麵的五分之四，成流線型，坡度小於30°。

　　5.風橋兩端接口嚴密，四周見實幫、實底，要充填嚴密。

　　(三).存在問題

　　1.因本礦自2008年技改完成後，未進行過反風演習試驗、通風能力核定已於2012年元月進行核定完畢，通風係統滿足32.06萬噸的生產能力;

　　2.井下11060采麵、12070采麵停產時間長，冒頂嚴重，堵塞巷道，影響通風。

　　3.礦井通風設施存在漏風現象。(礦井輔助進風巷現已啟用，但上段存在一處漏風;主井二部皮帶頭處井筒右幫漏風。)

　　4.目前，礦井部分巷道存在失修嚴重。

　　5.主副井三片盤以下井筒斷麵小，影響通風。

　　6.礦井沒有專用回風巷，影響礦井產能升級計劃。;

　　7.通風設施由於巷道壓力大，部分通風設施變形、漏風;

　　8.大部分巷道失修。

　　9.風井防爆蓋不符合要求。

　　10.涉及主要通風機安設，需要占地。

　　11.風硐需要改造。

　　12.主要進回風巷下段斷麵小、壓力大，影響通風，不符合礦井升級改造的標準。

　　(四)整改方案

　　1.目前，礦井將進行產能升級、係統改造，並申報年產45萬噸的產能升級計劃。並對礦井通風能力重新進行核定，並匹配符合年產45萬噸的主要通風機。

　　2.待複工複產後對060、070采麵進行維修改造。

　　3.對礦井三片盤、四片盤、五片盤、六片盤、060疏水巷高吊門、士0通機巷聯絡巷風門，漏風嚴重，需要更換風門6組自動風門。附：規格均為1.5m×1.8m。

　　另外，井底泵房東側防爆門需更換。

　　其中西側一組風門需更換，規格為：1.0m×1.2m(鐵質)

　　對於礦井輔助進風巷的漏風及主井二部皮帶頭處漏風，下一步計劃待複工後進行錨噴處理。

　　4.對失修的巷道，待複工後進行維修，並列入計劃。

　　5.對主副井三片盤以下的井筒進行擴巷改造，滿足礦井產能升級要求。

　　6.開、掘專用回風巷;

　　7.完善井下通風設施，優化通風係統。

　　8.更換、改造風井防爆蓋。

　　9.報上級領導協調處理主要通風機占地問題。

　　10.改造風硐。

　　11.礦井待複工後，需要開掘12030機、風兩巷，需要安設局扇風機4台，進行通風，並安設、完善“三專兩閉鎖”。

　　12.待複工後對礦井主要進回風巷進行維修。

　　(五)資金計劃

　　　　　　局部通風
　　　礦井目前無掘進工作麵，沒有完整局部通風機，原有的局部通風機存在老化，需要購進局部通風機及開關相應配套設施。
　　　礦井進入井下複工複產後，開掘新巷道，安設局部通風機，實現專用變壓器、專用開關、專用電纜以及安裝完善風電閉鎖和瓦斯電閉鎖裝置，達到局部通風質量標準的要求。
　　　二、瓦斯治理情況
　　　（一）現狀
　　　根據河南先鋒煤業有限公司【2011】34號文《河南先鋒煤業有限公司關於呈報2011年度礦井瓦斯等級鑒定報告的請示》，鑒定結果：我礦為低瓦斯礦井。2010年度礦井瓦斯等級和二氧化碳湧出鑒定結果的批複，礦井瓦斯等級鑒定結果為：礦井相對瓦斯湧出量為3.7m³/t,絕對瓦斯湧出量為1.27m3/min,我礦為低瓦斯礦井。二氧化碳絕對湧出量為7.91m3/t。
　　　 瓦斯防治，建立健全《河南先鋒煤業有限公司“一通三防”齊抓共管責任製》、《河南先鋒煤業有限公司加強瓦斯防治的規定》，成立了以礦長為組長、總工程師牽頭的瓦斯防治領導小組。根據【2012】6號，礦成立通風科和通修隊，以“一通三防”工作為重點，突出瓦斯防治不放手的工作理念，做好瓦斯防治工作。
　　　人員配備情況：目前，我礦由11名瓦斯檢查員、6名安全檢查員組成的井下瓦斯檢查隊伍，並按照《瓦斯檢查員程序化管理》操作。其中，礦井在工作麵、回風巷等關鍵地點安設了8台瓦斯傳感器、4台一氧化碳傳感器，時刻監測全礦井瓦斯動態，為礦井安全生產保駕護航。為加強瓦斯防治工作，礦購置便攜式瓦斯監測儀60台（經多次實地監測，數據誤差大，經礦領導研究決定，建議新購進的60台便攜退貨）。原礦配備了11台光幹涉式瓦斯檢定器（2008年購置），出現老化情況，需要更換。現礦通風科多次報計劃購置光幹涉式瓦斯檢定器17台，均未到貨。
　　　　（二）瓦斯治理質量標準
　　　1.采掘工作麵和其他工作地點做到無瓦斯超限作業，無瓦斯積聚。
　　　2.瓦斯傳感器靈敏可靠，報警數據0.7%，斷電數據0.8%。每周進行一次調校。 2.每班檢查次數符合《規程》和有關規定；瓦斯檢查員在井下指定地點交接班，並有記錄可查；無空班漏檢，無虛報瓦斯。檢查地點的設置應符合《規程》第149條的規定，每月編製瓦斯檢查點設置計劃，由礦總工程師審查、簽字。 3.臨時停風地點，要立即斷電撤人，設置柵欄,揭示警標。長期停風區必須在24小時內封閉完畢。 4.排放瓦斯有專項瓦斯排放措施,並經各級領導簽字、貫徹、學習後，嚴格執行。 5.瓦斯檢查做到井下牌板、檢查記錄手冊、瓦斯台賬三對照，通風,瓦斯日報（其內容反映當日瓦斯情況，隱患情況，重大問題及領導處理意見，“一通三防”重點等）每日必須上報礦長,總工程師審閱。 6.礦井通風瓦斯管理機構和人員的配備符合《規程》和公司的有關規定。
　　　（三）存在的問題
　　　1.新購置60台便攜式瓦斯監測儀存在誤差大；
　　　2.光幹涉式瓦斯檢定器數量不足；
　　　3.一氧化碳傳感器數量不夠，需要購置；
　　　4.瓦斯檢查員配備數量不足；
　　　5.12070采麵出現冒頂，冒頂以裏瓦斯無法監測（已打柵欄）。
　　　（四）整改方案
　　　1.新購置的60台便攜存在誤差大，經礦領導研究決定：對其進行退貨，並重新購置；

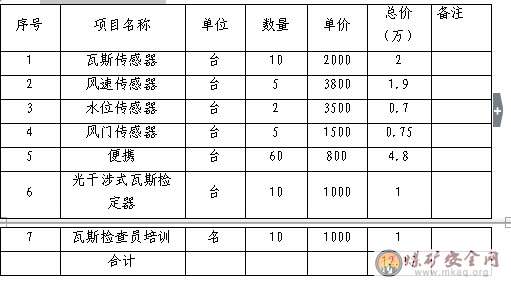

　　　2.對於瓦斯防治、監測儀器配備數量不足，待礦資金到位後造計劃購置。
　　　3.重新培訓、配備合格的瓦斯檢查員。
　　　4.待複工後，對12070采麵的冒頂區進行維修處理。
　　　（五）資金計劃

　　　三、防滅火係統
　　　（一）現狀
　　　　地麵兩座V=200m3消防水池供給，井下消防灑水通過二條D75×6無縫鋼管分別從主井、副井送入井下，經井底車場、運輸上、下山和采區巷道至采掘工作麵。管道間連接采用卡箍式柔性接頭，井下管道采用減壓閥減壓。井下無移動注漿泵，不能達到複工複產的要求。滅火器出現大部分失效，數量配備不足。井下巷道多處采用易燃材料作為支護材料（包括機電硐室）。
　　　（二）防滅火質量標準
　　　1.必須製定井上、下防滅火措施；有煤層自燃的煤層必須編製專門的防滅火措施；有防滅火係統圖。
　　　2.井上、下必須設置消防材料庫，並遵守《煤礦安全規程》第225條規定，配足消防器材。
　　　3.井下爆破材料庫、機電設備硐室、材料庫、井底車場、使用帶式輸送機或液力偶合器的巷道以及采掘工作麵附近的巷道中，應配備滅火器材，其數量，規格及存放地點，在災害預防和處理計劃中明確。
　　　4.機電設備硐室、主要巷道內帶式輸送機機頭前後兩端20m巷道內都必須使用不然性材料支護。
　　　5.礦井必須設地麵消防水池和井下消防管路係統；井下消防管路係統，每隔100m設置專用支管和閥門，但在帶式輸送機巷道中應每隔50m設置支管和閥門。地麵消防水池必須經常保持不少於200m3水量。
　　　6.井下電氣焊工工作必須製定專項措施，經技術負責人、礦長批準、簽字、貫徹、學習後執行。電氣焊作業人員、瓦檢員必須按照措施，嚴格執行。。
　　　7.凡開采自然煤層的礦井必須建立防滅火係統，有防止自然發火綜合措施，采掘工作麵作業規程必須有防治自然發火的專門措施，並嚴格執行。
　　　8.采用放頂煤開采自然煤層時，必須編製防止采空區自然發火的設計和措施，並嚴格執行。
　　　9.凡開采自然發火的煤層，均要開展火災的預測預報工作，並建立監測係統。每周至少觀測預報一次；采煤工作麵必須安設水管，其束管監測係統必須與礦井監測係統進行聯網，實行實時監測。
　　　10.采煤工作麵回采結束後，必須在45天內進行永久性密閉，並設置觀測孔。
　　　11.礦井發生火災時，必須及時撤除人員、停止生產；火區管理、啟封要按經批準的措施執行。
　　　　（三）存在問題
　　　1.目前，礦井沒有移動注漿泵。
　　　2.部分管道破損。
3.防塵設備需更新完善。
4.消防管路及設施未健全、完善。
5.井下巷道多處采用易燃材料作為支護材料。
6.滅火器大部分失效。
　　　　（四）整改方案

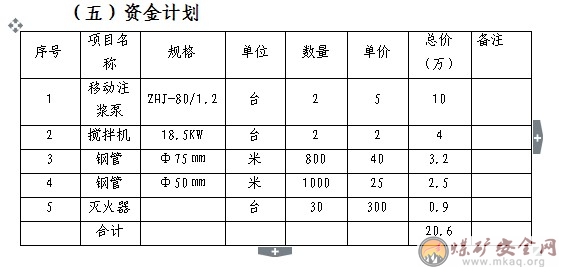

　　　1.購置注漿泵，並健全礦井注漿泵站，完善礦井防滅火係統。
　　　2.更新設備，完善防塵係統。
　　　3.安設注漿管路。
　　　4.待複工後完善消防管路。
　　　5.更換不燃性支護材料。

　　　6.重新購置滅火器。

　　四、 綜合防塵係統

　　(一)現狀

　　礦井建立健全防塵管理製度。井下消防降塵灑水水源采用處理後的礦井水，水質可以滿足防塵灑水用水的水質標準。井下煤層注水水量為60m3/d，防塵灑水水量為50 m3/d。礦井目前有主管路為100㎜，支管路為50㎜的灑水降塵管路。灑水管路老化、閥門鏽蝕等，影響礦井正常的灑水降塵工作。

　　(二)綜合防塵質量標準

　　1.礦井主要運輸道、采區回風道、膠帶斜井、膠帶運輸平巷、上下山、采煤工作麵上下平巷、掘進巷道、溜煤眼、輸送機轉載點等處均要設置防塵管路，膠帶斜井和膠帶運輸平巷管路每隔50m設一個三通閥門，主要管路每隔100m設一個三通閥門。

　　2.井下所有運煤轉載點必須有完善的噴霧裝置;采煤工作麵進回風巷，主要進風大巷和掘進工作麵都必須安裝淨化水幕，采煤工作麵距上下出口不超過30m，掘進工作麵距迎頭不超50m，水幕應封閉全斷麵，靈敏可靠，霧化好，使用正常。

　　3.采掘工作麵必須有灑水降塵管路，炮前跑後及時灑水降塵。

　　4.及時進行煤層注水，不注不采。

　　5.礦井定期衝刷巷道積塵。井下巷道不得有厚度超過2mm連續長度超過5m的煤塵堆積。

　　6.隔爆設施安裝的地點、數量、水量、安裝的質量符合有關規定。

　　7.防塵製度健全，配有足夠的防塵專業人員;各種記錄、圖紙、台賬齊全，記錄準確。

　　8.礦井定期進行粉塵監測。

　　9.加強個體防護工作，凡進入粉塵區作業的人員必須配帶防塵口罩。

　　(三)存在問題

　　1.灑水管路老化、閥門鏽蝕;

　　2.部分巷道無安設灑水管路;

　　3.噴霧降塵裝置及隔爆水袋不完善;

　　4.沒有煤層注水裝置;

　　(四)整改方案

　　1.更換新的灑水降塵管路及閥門;

　　2.安設灑水降塵管路;

　　3.完善灑水噴霧裝置和隔爆水袋;

　　4.建立健全防塵措施，完善煤層注水裝置。

　　(五)資金計劃

　　四、 自燃發火

　　我礦煤層自燃傾向性等級分類：二型自燃煤層;煤層自燃發火期為13個月;井上下均有符合標準的消防材料庫。

　　附件：煤層自燃傾向等級鑒定報告。

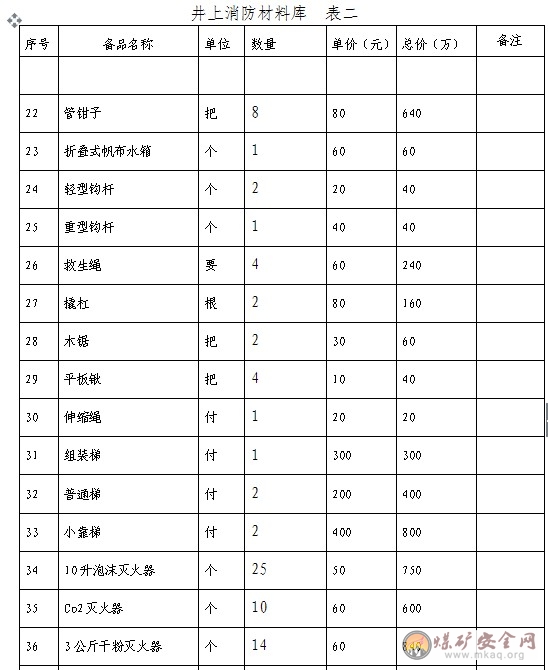

　　附：消防材料庫計劃

　　名稱單位數量

　　滅火器台30

　　滅火沙方4

　　鐵鍬把10

　　水桶個20

　　水管米800

　　五、 放炮管理

　　目前我礦沒有井上、下爆破材料庫及發放硐室，且礦井缺少專職放炮員，需要培訓。

　　序號項目名稱單位數量單價總價(萬)備注

　　1放炮員名1030003

　　2發爆器個60.21.2

　　3放炮線盤201000.2

　　合計 4.4

　　六、圖紙資料部分

　　(一)圖紙

　　現狀

　　1.通風係統圖(已完善)

　　2.防塵係統圖(已完善)

　　3.防滅火注漿圖(已完善)

　　4.斷電控製圖(已完善)

　　5.監測係統圖(已完善)

　　6.避災路線圖(已完善)

　　7.通風網絡圖(已完善)

　　以上圖紙均已完善，並要求定期更新圖紙資料，通風科設專人管理，做到圖紙資料與礦井實際情況相符。根據礦井采掘工程布置的變化，圖紙分類按期進行更改完善。

　　(二)資料部分

　　現狀

　　1.瓦斯等級鑒定報告(已完善)，於2011年11年鑒定，鑒定報告已上報有關單位評審，評審結果為出來。

　　2. 通風阻力測定報告(已過期),於2007年5月測定，鑒定結果A=1.9，通風難以程度屬於中等，現已過期。

　　3.煤層自燃性鑒定報告(已完善)，於2008年4月委托洛陽礦山機械監測檢驗中心鑒定，鑒定結果為二型自燃煤層。

　　5.煤塵爆炸性鑒定(已完善)，於2008年4月委托洛陽礦山機械監測檢驗中心鑒定，鑒定結果為煤塵具有爆炸性。

　　6.主要通風機性能測定(已完善)，已於2011年11月委托河南煤礦安全監察局安全技術中心對其進行性能測定。

　　7.煤層自燃發火鑒定(已完善)，於2008年4月委托洛陽礦山機械監測檢驗中心鑒定，鑒定結果為煤層自燃發火期為13個月。

　　8.礦井反風演習報告，目前處於停產期間，未進行反風演習，待複工複產後，進行演習。

　　存在問題

　　1.通風阻力測定報告(已過期),於2007年5月測定，鑒定結果A=1.9，通風難以程度屬於中等，現已過期。

　　2.礦井未進行反風演習。

　　整改方案

　　1. 委托有資質的部門對其進行測定。

　　2.待複工複產後，進行反風演練。

　　資金計劃

　　委托有資質部門對其進行測定，費用為30萬元。(見下資金表)。

　　(三)儀器儀表檢驗情況

　　現狀

　　1.低濃度甲烷傳感器：11台，已於2012年4月16日效驗。

　　2.風速傳感器：5台，均已到期，需效驗。

　　3.一氧化碳傳感器：7台，已效驗。

　　4.機械風表：三組6台，於2012年3月27日到期，需要重新效驗。

　　5.光幹涉式瓦斯檢定器：17台，其中11台已於2012年5月6日到期，需要重新對其進行效驗，6台於2012年5月10日已效驗。

　　存在問題

　　1. 便攜數量不足，需要購置。

　　2. 光幹涉式瓦斯檢定器數量不足，需要購置。

　　整改方案

　　1. 及時效驗儀器儀表。

　　2. 以上兩項均需資金到位及時造計劃購置。

　　資金計劃

　　上述儀器儀表的效驗費用均與平頂山檢驗中心簽訂合同，檢驗費用為2.6萬/年。(見下表)

　　序號名稱所需資金(萬)

　　1通風阻力測定報告30

　　2瓦斯等級鑒定報告20

　　3儀器儀表的檢驗2.6

　　合計 52.6
