一、技術背景
某礦主立井裝載硐室在井下煤倉下口，甲帶給料機平台在皮帶上方，皮帶距離甲帶給料機垂直高度為2米。當煤炭從甲帶給料機落到皮帶上時，連續不斷的煤炭對落煤點處皮帶及皮帶架造成長時間的連續衝擊。尤其是大塊煤和矸石較多時，對落煤點處皮帶衝擊大，很容易造成皮帶的損傷，損壞皮帶架直至變形，嚴重縮短了皮帶及皮帶架的使用壽命。
二、研究內容
1.技術路線
技術人員研究發現，每個落煤點處隻有3組緩衝托輥可以起到緩衝作用，但單靠緩衝托輥還是無法有效緩解煤炭對落煤點皮帶的衝擊。通過多次調試改進和試驗，最終確定將原先的普通托輥架加裝高強度彈簧。當煤炭落下時，托輥架通過彈簧有效的減小了煤炭對皮帶和皮帶架的衝擊，起到了保護皮帶並延長皮帶使用周期的作用。

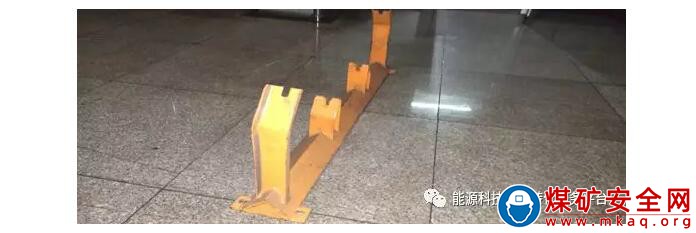

普通托輥架(1)
普通托輥架(2)
2.結構組成
該緩衝托輥架由托輥支撐架、V型橫梁、槽型構件、高強度彈簧、長螺杆組成，在皮帶架兩端裝設有起緩衝作用的槽型構件，內含彈簧結構，能夠在皮帶架受到衝擊時，與緩衝托輥配合在一起，起到緩衝作用。

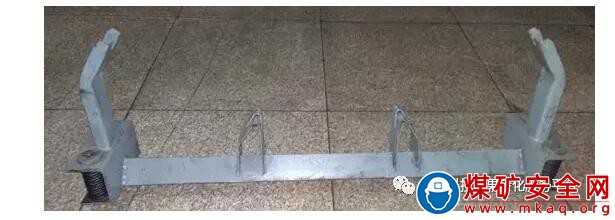

新型緩衝托輥架(正麵)
新型緩衝托輥架(側麵)
3.改造方案
將原先的普通托輥架加裝高強度彈簧，對皮帶落煤點緩衝托輥架的優化改造。具體製作方法：
(1)將皮帶架兩端的托輥支撐架和皮帶架的V型橫梁分別割開;
(2)比照高強度彈簧的長度和直徑尺寸，製作兩個槽型構件;
(3)在每個槽型構件上下對正位置開出兩對孔;
(4)將槽型構件與皮帶架托輥支撐架和皮帶架V型橫梁焊接固定;
(5)在槽型構件每對孔內安裝一個高強度彈簧，用長螺杆穿過孔將彈簧固定在皮帶架上;
(6)在托輥架每一端固定兩個高強度彈簧，共計安裝4個彈簧。
三、改造效果
1.應用效果
通過對皮帶落煤點緩衝托輥架優化設計，極大地緩衝了高落差煤衝擊托輥架的衝擊力，使皮帶、皮帶架、緩衝托輥的使用周期成倍延長，減輕了維護工作量，保障了生產時間，每年能節省大量的維護和設備更換成本。改造簡單、方便，改造費用低，易於實施。
2. 經濟效益
某礦裝載硐室共有2條800mm皮帶，改造前每條皮帶更換周期為1年，改造後每條皮帶更換周期為2年，平均每年可節省2條皮帶、2套皮帶架和緩衝托輥若幹個。
