井下各專業各類標識牌板使用標準
附件一
井下各專業各類標識牌板使用標準
一、通用部分

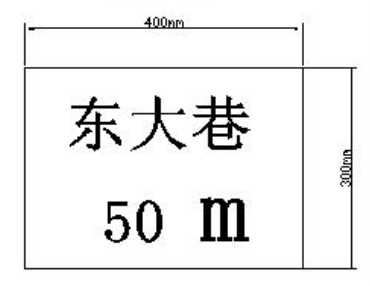

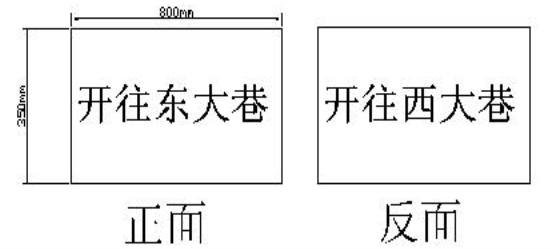

1、巷道距離標識
說明：
材質：鋁製、雙麵、反光。
樣式：白底、紅字、紅框。
字體：仿宋體加粗。
安裝要求：通過牌板頂部兩圓孔進行橫向吊掛，沿巷道由外向裏吊掛，吊掛位置統一，高度要一致。
2、材料標誌牌
說明：
材質：鋁板、單麵、反光。
樣式：白底、紅字、白邊。
字體：仿宋字體加粗。
填寫要求：黑色粗彩筆填寫。
安裝要求：在牌板上沿正中位置打Ф8mm螺絲孔，螺絲尾部掛50mm×20mm鐵片用於吊掛牌板。
其它要求：同類材料堆放不得超過2處；“狀態”一欄填寫“備用”或“回收”。
二、采煤專業各類標識牌板：
(一)製度牌板、大樣圖板：
⑴製度牌板：

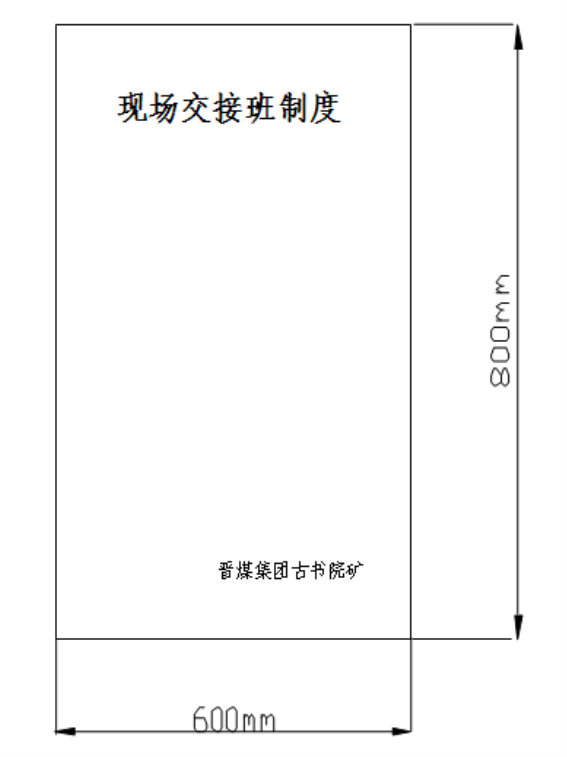

①現場交接班製度
③機電設備管理製度
④設備巡回檢查製度
⑤設備定期檢修製度
⑥設備包機製度
⑦機電幹部上崗查崗製度
⑧油脂管理製度
⑵大樣圖板：
①工作麵巷道布置示意圖(工作麵相對位置及巷道布置方式)；
②工作麵支護及兩巷超前支護示意圖(附最大、最小控頂距剖麵圖)；
③正規循環作業圖標及經濟技術指標表；
④供電係統圖；
⑤工作麵機電設備布置圖；
⑥通風機避災路線圖(通風路線、水、火、瓦斯的避災路線)；
⑦安全監測監控圖；
⑧生產係統圖(運輸、排水、通風)。
懸掛標準：
⑴製度牌板和大樣圖板要統一掛在進風巷(兩進一回時掛在進風巷)巷口以裏50米範圍內，懸掛位置便於職工觀看。
⑵用角鐵將圖牌板上下端固定，排成一平麵。
⑶吊掛順序由外向裏分別是：製度牌板(①→⑧)→大樣圖板(①→⑧)。
(二)其它牌板
①架號示意圖
②單體柱編號示意圖
圖牌板樣式

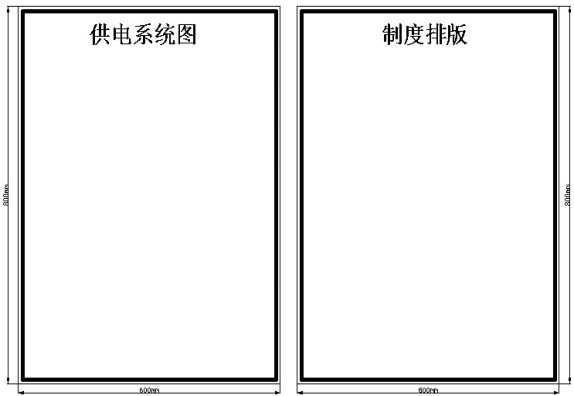

⑴製度牌板、大樣圖板
說明：
樣式：白底、紅字。
字體：仿宋體。
⑵臨時牌板
說明：
每4張插圖排在一整張大紙(800*600mm)上，到技術部用工程圖打印機出圖，用膠帶紙粘貼在圖版上。
樣式：白底黑字。
字體：仿宋字體。

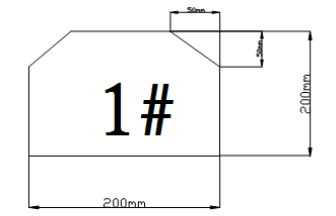

⑶架牌號示意圖
說明：
材質：鋁板、雙麵、反光。
樣式：底色為天藍色，字為白色。
字體：仿宋體加粗。
安裝要求：支架編號由機頭向機尾依次排列，雙麵印號，吊掛時通過上端中部圓孔固定，麵向機頭、機尾，吊掛在支架頂梁上成一條直線。
⑷單體柱編號牌示意圖
說明：
材質：鐵板、單麵、反光。
樣式：白底、紅字、紅邊。
字體：仿宋體。
安裝要求：用吸鐵石固定於單體柱上，固定高度要一致，統一麵向巷口方向。
三、掘進專業各類標識牌板：
(一)綜掘隊製度牌板、大樣圖板
⑴製度牌板
①設備巡回檢查製度
②工作麵交接班製度
③巷道維修製度
④工程質量驗收製度
⑤油脂管理製度
⑥瓦斯和煤塵管理製度
⑦設備定期檢修製度
⑵大樣圖板
①巷道布置示意圖
②巷道施工平麵布置示意圖
③巷道施工斷麵示意圖
④最大、最小控頂距平、剖麵示意圖
⑤截割曲線軌跡圖
⑥臨時支護示意圖
⑦通風係統示意圖
⑧防塵係統示意圖
⑨監測監控係統圖
⑩通訊係統圖
設備布置圖
供電係統圖
供風、供水及排水係統圖
避災路線示意圖
(二)炮掘隊製度牌板、大樣圖板名稱
⑴製度牌板
①設備巡回檢查製度
②工作麵交接班製度
③巷道維修製度
④工程質量驗收製度
⑤爆破管理製度
⑥瓦斯和煤塵管理製度
⑦設備定期檢修製度
⑵大樣圖板
①巷道布置示意圖
②巷道施工平麵布置示意圖
③巷道施工斷麵示意圖
④最大、最小控頂距平、剖麵示意圖
⑤炮眼布置圖、爆破圖表、爆破網絡聯線圖
⑥爆破警戒示意圖
⑦臨時支護示意圖
⑧通風係統示意圖
⑨防塵係統示意圖
⑩監測監控係統圖
通訊係統圖
設備布置圖
供電係統圖
供風、供水及排水係統圖
避災路線示意圖
懸掛標準：
⑴用細鋼絲繩吊掛在1.5寸鐵管上，鐵管用細鋼絲吊掛在鋼帶上，距離工作麵不大於200米。
⑵吊掛順序由外向裏分別為：
綜掘隊組：製度牌板(①→⑦)→大樣圖板(①→)；
炮掘隊組：製度牌板(①→⑦)→大樣圖板(①→)。
⑶其它牌板見牌板說明。
(三)其它牌板
①風筒編號牌
②錨索編號牌
③錨杆編號牌
圖牌板樣式
⑴製度牌板、大樣圖版
說明：
樣式：白底紅字。
字體：仿宋字體。
⑵臨時圖版
說明：
每4張插圖排在一整張大紙(800*600mm)上，到技術部用工程圖打印機出圖，用膠帶紙粘貼在圖版上。
樣式：白底黑字。
字體：仿宋字體。
⑶風筒編號牌
說明：
材質：用軟質材料製作，反光，單麵。
樣式：白底紅字紅邊。
字體：仿宋字體加粗。
安裝要求：粘貼在風筒中部。
⑷錨索編號牌
說明：
材質：鋁板、反光、雙麵。
樣式：綠底白字。
字體：仿宋字體加粗。
安裝要求：用細鋼絲繩吊掛在緊挨錨索的頂鋼帶上。
⑸錨杆編號牌
說明：
材質：鋁板、反光、雙麵。
樣式：紅底白字。
字體：仿宋字體加粗。
安裝要求：用細鋼絲繩吊掛在角錨杆上，每5排吊掛一個。
四、機電專業各類標識牌板
1、牌板內容
①“配電重地，閑人莫入”警示牌
②“高壓危險，請勿靠近：警示牌
③“禁止攀登，高壓危險”標示牌
④“禁止合閘，有人工作”標示牌
⑤“要害場所，閑人免進”警示牌
⑥“機房重地，閑人免進”警示牌
⑦機電設備包機牌
⑧機電設備標識牌
⑨消防器材牌
⑩水倉警示牌
⑪停用、備用、檢修牌
⑫管路指向牌
⑬高、低壓電纜指向牌
⑭井下五製一01manbetx 和係統圖
⑮井上五製一01manbetx 和係統圖
⑯機電硐室標識牌
2、懸掛標準：
見牌板說明。
3、圖牌板樣式
⑴“配電重地，閑人莫入”警示牌
說明：
規格：300mm×200mm
材質：鋁板、單麵。
樣式：紅底白字。
字體：仿宋體加粗。
安裝要求：在門上或門的一側用螺絲固定，標誌牌上沿距門下沿1.6米，位置居中。

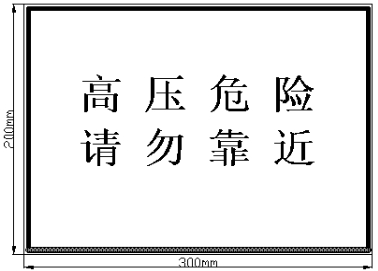

⑵“高壓危險，請勿靠近”警示牌
說明：
規格：300 mm×200mm
材質：鋁板、單麵、反光。
樣式：白底紅字紅邊。
字體：仿宋體加粗。
安裝要求：在門上用螺絲固定或6000V高壓設備附近懸掛，標誌牌上沿距地麵沿1.6米，位置居中。

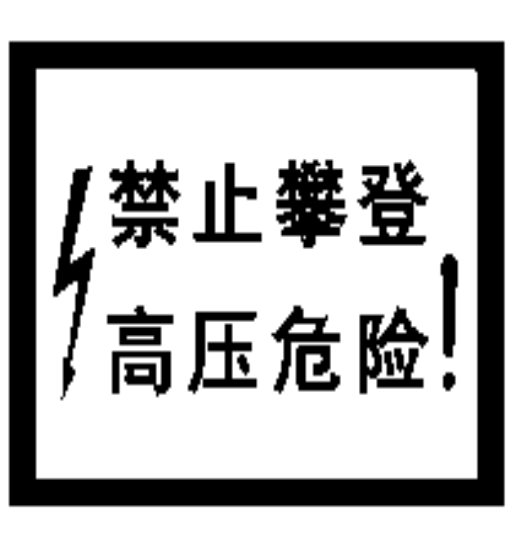

⑶“禁止攀登 高壓危險”標示牌
說明：
規格：500mm×400 mm
材質：鋁板、單麵。
樣式：白底，紅色圓形斜杠，紅色禁止標誌符號，紅字。
字體：仿宋體加粗。
安裝要求：用細鋼絲繩懸掛於鐵塔上麵，標誌牌上沿距地麵1.6米。

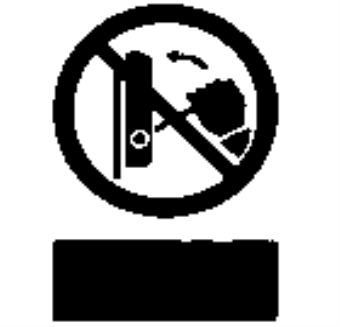

⑷“禁止合閘，有人工作”標示牌
正麵
反麵
說明：
規格：220mm×160mm
材質：鋁板、單麵。
樣式：白底，紅色圓形斜杠；紅色禁止標誌符號，紅字。
字體：仿宋體加粗。
安裝要求：用細鋼絲繩，懸掛在設備上。

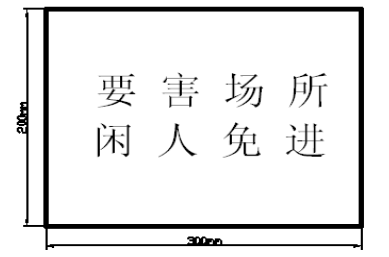

⑸“要害場所，閑人免進”警示牌
說明：
規格：300mm×200mm
材質：鋁板、單麵。
樣式：紅底白字。
字體：仿宋體加粗。
安裝要求：在門上用膠水粘貼固定，標誌牌上沿距門下沿1.6米，位置居中。

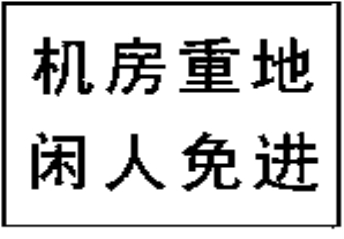

⑹“機房重地，閑人免進”警示牌
說明：
規格：300mm×200mm
材質：鋁板、單麵。
樣式：白底紅字紅邊。
字體：仿宋體加粗。
安裝要求：在門上用膠水粘貼固定，標誌牌上沿距門下沿1.6米，位置居中。

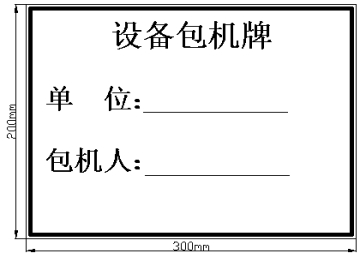

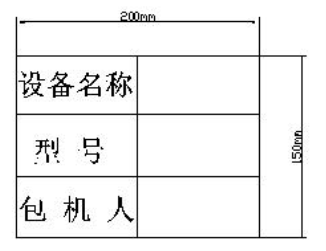

⑺機電設備包機牌
說明：
規格：300×200
材質：紙質。
樣式：白底紅字紅邊。
字體：仿宋體加粗。
安裝要求：用細鋼絲繩，懸掛在設備上。

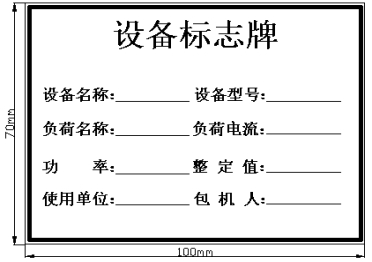

⑻機電設備標識牌
說明：
規格：100×70
材質：紙質。
樣式：白底紅字紅邊。
字體：仿宋體加粗。
安裝要求：用細鋼絲繩，懸掛在設備上。

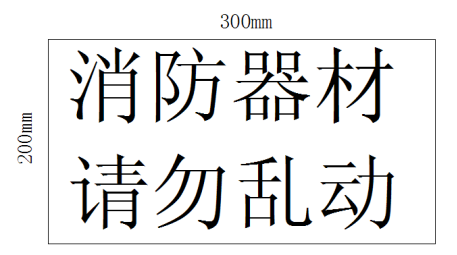

⑼消防器材牌
說明：
規格：220×160 mm
材質：鋁板、單麵。
樣式：綠底白字綠邊。
字體：仿宋體加粗。
安裝要求：在指定位置用釘子固定。
⑽水倉警示牌
說明：
規格：400 mm×300mm
材質：鋁板、單麵、反光。
樣式：白底紅字紅邊。
字體：仿宋體加粗。
安裝要求：用細鋼絲繩固定水倉的護欄或柵欄門上。

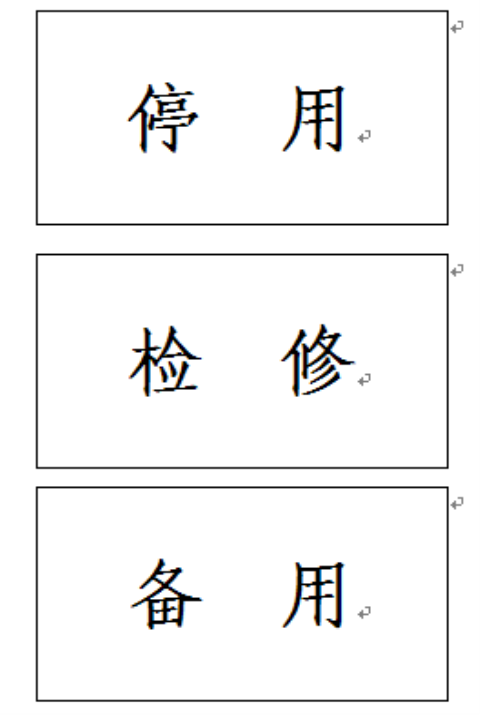

⑾停用、備用、檢修牌
說明：
規格：220×160 mm
材質：鋁板、雙麵。
樣式：白底紅字紅邊。
字體：仿宋體加粗。
安裝要求：用細鋼絲繩，懸掛在設備上。

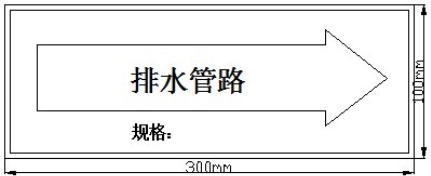

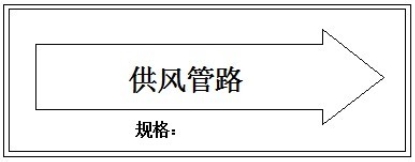

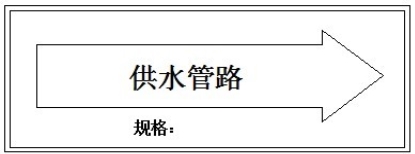

⑿管路指向牌
說明：
規格：φ219、φ159管路標識牌400mm×150mm
φ108管路標識牌為300mm×100mm
材質：鋁板、單麵、反光。
樣式：箭頭內部(白底黑字);箭頭外部按圖示顏色(供風管
紅色、供水管綠色、排水管黃色)。
字體：仿宋體加粗。
安裝要求：用細皮拉條懸掛於管路上麵。

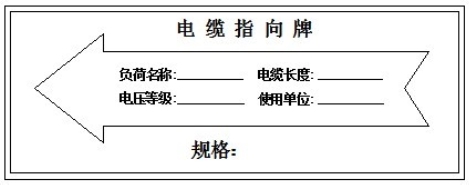

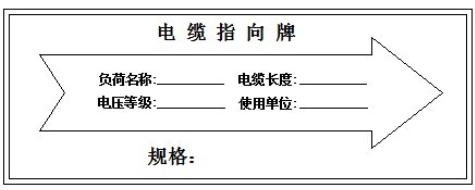

⒀電纜指向牌
說明：
規格：150 mm×60mm
材質：紙質。
字體：仿宋體。
樣式：6000V電纜指向牌紅底白箭頭黑字，1140V電纜指向牌黃 底白箭頭黑字，660V電纜指向牌綠底白箭頭黑字。
要求：粘貼在電纜上麵，注意方向。
⒁井下五製一01manbetx 和係統圖
說明：
規格：800mm×600mm
材質：高密壓縮板。
樣式：白底黑字紅邊。
字體：仿宋體。
安裝要求：用細鋼絲繩固定在機房或硐室牆壁上，距地麵1.5m，美觀大方。
⒂井上五製一01manbetx 和係統圖
說明：
規格：600mm×400mm
材質：高密壓縮板。
樣式：白底黑字。
字體：仿宋體。
安裝要求：用細鋼絲繩固定在機房或硐室的牆壁上，距地麵1.5m，美觀大方。

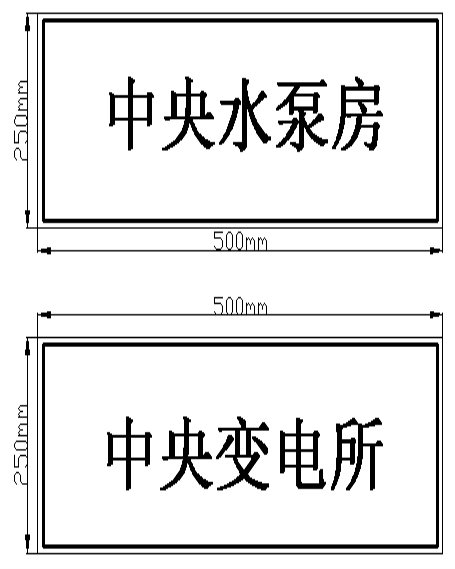

⒃機電硐室標識牌
說明：
規格：500mm×250mm
材質：紙質。
樣式：白底紅字紅邊。
字體：仿宋體加粗。
安裝要求：懸掛在硐室大門正上方上。
五、運輸專業標誌牌板
1、牌板內容
①包機牌
②標誌牌
③橫拉線牌
④軌道絕緣標誌牌
⑤猴車輪架編號牌
⑥候車室標誌牌
⑦“猴車檢修 請您等候”警戒牌
⑧“非工作人員禁止入內”警示牌
⑨“請穩上穩下 請準備下車”警示牌
⑩路標
⑪人車標誌牌
⑫“危險禁止靠近”三角警戒牌
⑬“彎道 減速慢行”三角警戒牌
⑭“鳴號 減速慢行”三角警戒牌
⑮猴車下車點標誌牌
⑯巷標
⑰躲避硐室標誌牌
⑱文明生產標誌牌
⑲小絞車管理牌板
⑳絞車載重參數表
2、懸掛標準：
見牌板說明。
3、圖牌板樣式
⑴包機牌
說明：
材質：鋁板、單麵、反光。
樣式：白底紅字紅邊。
字體：仿宋體加粗。
填寫要求：紅色仿宋體字、紅漆描寫。
安裝要求：在機車防風玻璃下方100mm，位置居中，用膠水粘貼。

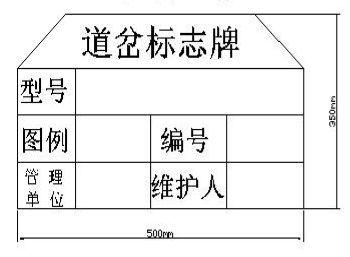

⑵道岔標誌牌
說明：
材質：鋁板、單麵、反光。
樣式：白底紅字紅邊。
字體：仿宋體加粗。
填寫要求：紅色仿宋體字、紅漆描寫。
安裝要求：在巷道幫上人行道側懸掛，標誌牌上沿距巷道底板1.6米，用四條Ф8mm膨脹螺絲固定。
⑶橫拉線牌
說明：
材質：鋁板、雙麵、反光。
樣式：白底紅字紅邊。
字體：仿宋體加粗。
安裝方式：在架空線橫拉線中心固定，用兩條細鋼絲繩吊掛，上沿距橫拉線為50mm。
⑷軌道絕緣標誌牌
說明：
材質：鋁板、單麵、反光。
樣式：白底紅字。
字體：仿宋體加粗。
安裝要求：在巷道幫上人行道側懸掛，標誌牌上沿距巷道底板1.6米，用四條Ф8mm膨脹螺絲固定。牌板中心正對軌道絕緣。

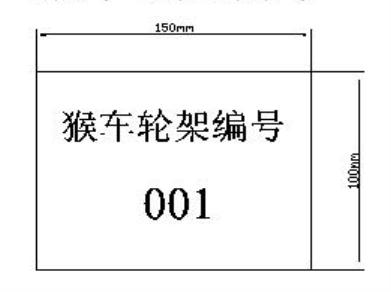

⑸猴車輪架編號牌
說明：
材質：鋁板、單麵、反光。
樣式：白底紅字。
字體：仿宋體加粗。
安裝要求：在猴車托繩輪架中心固定，用膠水粘貼。

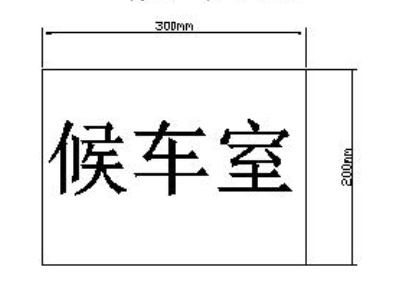

⑹候車室標誌牌
說明：
材質：鋁板、單麵、反光。
樣式：綠底白字。
字體：仿宋體加粗。
安裝要求：在巷道幫上人行道側懸掛，標誌牌上沿距巷道底板1.6米，用四條Ф8mm膨脹螺絲固定。

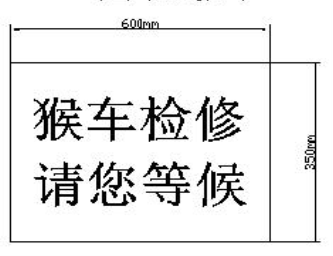

⑺“猴車檢修 請您等候”警戒牌
說明：
材質：鋁板、雙麵、反光。
樣式：白底紅字。
字體：仿宋體加粗。
安裝要求：在巷道正中心擺放(檢修猴車時使用，不用時收起)。

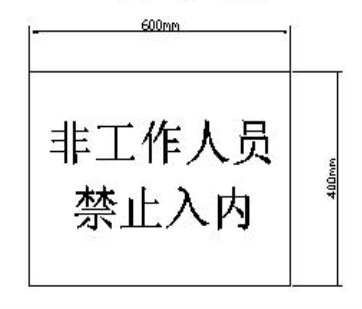

⑻“非工作人員禁止入內”警示牌
說明：
材質：鋁板、單麵、反光。
樣式：白底紅字。
字體：仿宋體加粗。
安裝要求：在門上用膠水粘貼固定，標誌牌上沿距門下沿1.6米，位置居中。

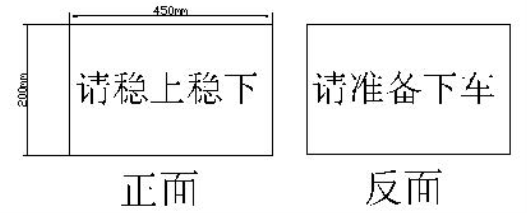

⑼“請穩上穩下 請準備下車”警示牌
說明：
材質：鋁板、反光、雙麵。
樣式：白底紅字。
字體：仿宋體加粗。
安裝要求：在猴車托繩輪架用細鋼絲繩固定，上沿距輪架50mm，位置居中。

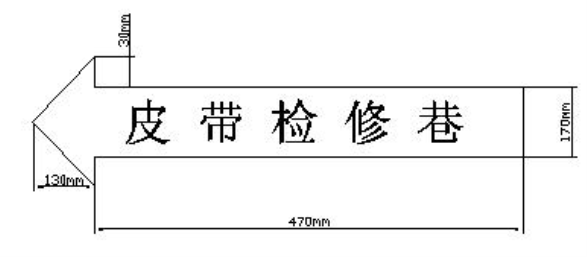

⑽路標
說明：
材質：鋁板、單麵、反光。
樣式：綠底白字。
字體：仿宋體加粗。
安裝要求：在巷道幫上人行道側懸掛，標誌牌上沿距巷道底板1.6米，用四條Ф8mm膨脹螺絲固定。
⑾人車標誌牌
說明：
材質：鋁板、雙麵、反光。
樣式：白底紅字。
字體：仿宋體加粗。
安裝要求：在人車兩頭窗戶居中固定。

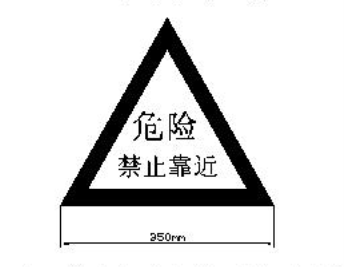

⑿“危險 禁止靠近”三角警戒牌
說明：
材質：鋁板、單麵、反光。
樣式：黃底紅字紅邊。
字體：仿宋體加粗。
安裝要求：在巷道幫上人行道側懸掛，標誌牌下沿距巷道底板1.6米，用三條Ф8mm膨脹螺絲固定。
⒀“彎道 減速慢行”三角警戒牌
說明：
材質：鋁板、雙麵、反光。
樣式：黃底黑字黑邊。
字體：仿宋體加粗。
安裝要求：在巷道幫靠人行道側伸出巷壁400mm，用鐵板固定標誌牌，標誌牌下沿距巷道軌道麵2.1米，用兩條Ф8mm膨脹螺絲固定。
⒁“鳴號 減速慢行”三角警戒牌
說明：
材質：鋁板、雙麵、反光。
樣式：黃底黑字黑邊。
字體：仿宋體加粗。
安裝要求：在巷道幫靠人行道側伸出巷壁400mm，用鐵板固定標誌牌，標誌牌下沿距巷道軌道麵2.1米，用兩條Ф8mm膨脹螺絲固定。

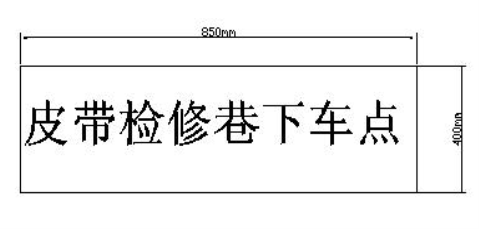

⒂猴車下車點標誌牌
說明：
材質：鋁板、雙麵、反光。
樣式：藍底白字。
字體：仿宋體加粗。
安裝要求：在猴車托繩輪架用細鋼絲繩固定，上沿距輪架50mm，位置居中。
⒃巷標
說明：
材質：鋁板、單麵、反光。
樣式：白底紅字。
字體：仿宋體加粗。
安裝要求：在巷道幫上人行道側懸掛，標誌牌上沿距巷道底板1.6米，用四條Ф8mm膨脹螺絲固定。

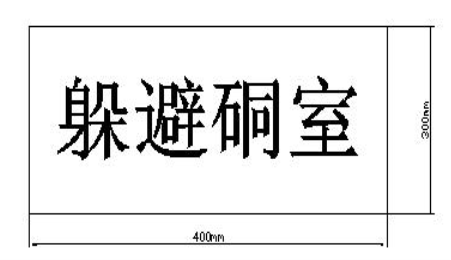

⒄躲避硐室標誌牌
說明：
材質：鋁板、單麵、反光。
樣式：白底紅字。
字體：仿宋體加粗。
安裝要求：在巷道幫上人行道側懸掛，標誌牌上沿距巷道底板1.6米，用四條Ф8mm膨脹螺絲固定。

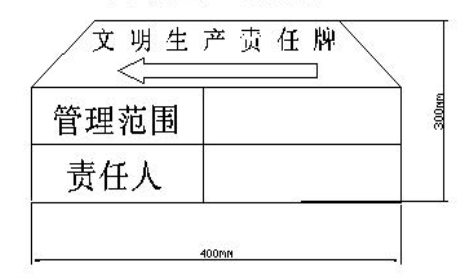

⒅文明生產標誌牌
說明：
材質：鋁板、單麵、反光。
樣式：綠底白字白邊。
字體：仿宋體加粗。
填寫要求：紅色仿宋體字、紅漆描寫。
安裝要求：在巷道幫上人行道側懸掛，標誌牌上沿距巷道底板1.6米，用四條Ф8mm膨脹螺絲固定。

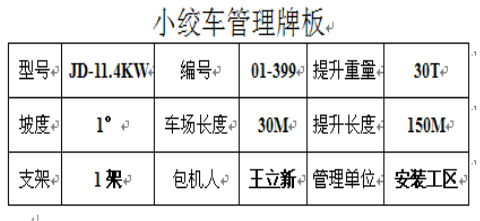

⒆小絞車管理牌板
1、開車前，對絞車安裝、完好、信號、安全設施、車輛運行線路
進行檢查，具備開車條件才準允許開車。
2、提升串車長度嚴禁大於車場長度。
3、司機持證上崗，按規程操作。

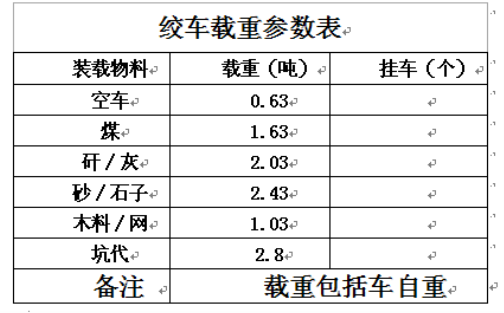

⒇絞車載重參數表
說明：
1、絞車移交後兩日內(移交以機電部移交單為準)，必須把使用單位和包機人更換為接受單位的。
2、填寫車輛數量總重不應超過提升重量，且不應超過車場長度。
3、編號為該絞車電機編號，提升長度為該絞車提升距離。
4、在車場長度之內，總重量不超過提升重量不算超掛車。
5、坡度以最大坡度計算。
6、牌板上不應塗畫(發現塗改應在兩日內重新填寫)。
7、絞車管理牌版內容應全部用打印機打印，不得手寫。打印字號為55，加粗，字體中文為仿宋體，數字、符號、字母為Times New Roman，表麵用塑料膠帶全部覆蓋粘貼。
8、絞車載重參數表規格。
①紙張長×寬=15cm×10cm
②紙張頁麵設置：上下左右距表格均為0.5cm。
③表格長×寬=13.5cm×9cm。
④表格單元格為長×寬=4.5cm×0.9cm。
⑤表頭字體為仿宋體二號加粗並居中。
⑥表格內容為仿宋體三號加粗並居中。
⑦表格外框為粗實線、內框為細實線。
9、絞車載重參數表應貼在小絞車牌板右下角，表麵用塑料膠帶全部覆蓋粘貼且不得擋住牌板內容。
六、 通風專業標誌牌板
1、牌板內容
①瓦斯檢查牌1
②瓦斯檢查牌2
③瓦斯檢查牌3
④有毒有害氣體檢查牌1
⑤有毒有害氣體檢查牌2
⑥測風記錄牌
⑦局部通風機管理牌
⑧永久密閉說明牌
⑨避瓦斯、火災路線指示牌
⑩避水災路線指示牌
⑪“瓦斯禁止入內”警戒牌
⑫“正在放炮 禁止通行”警戒牌
⑬“瓦斯管道嚴禁碰撞”警示牌
⑭巷道標識指示牌
⑮火藥箱
⑯雷管箱
⑰消防安全標誌牌
⑱防塵管路指向牌
2、懸掛標準：
見牌板說明。
3、圖牌板樣式

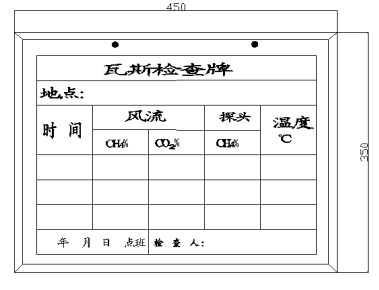

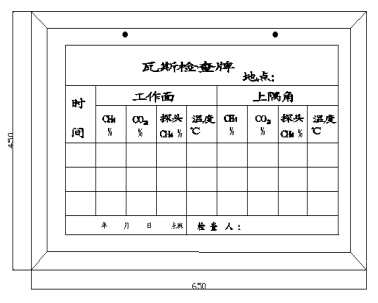

⑴瓦斯檢查牌1
說明：牌板為黑底白字，字體為楷體，牌板上邊共留40mm邊，其餘三邊留30mm，其中不鏽鋼邊框20mm，原點打孔6毫米，懸掛於距工作麵不超過50米的位置，懸掛高度為軌道以上1.6m。

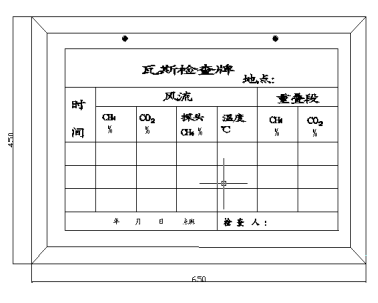

⑵瓦斯檢查牌2
說明：牌板為黑底白字，字體為楷體，牌板上邊共留40mm邊，其餘三邊留30mm，其中不鏽鋼邊框20mm，原點打孔6毫米，懸掛於回風巷距工作麵煤壁不超過50米的位置，懸掛高度為軌道以上1.6m。
⑶瓦斯檢查牌3
說明：牌板為黑底白字，字體為楷體，牌板上邊共留40mm邊，其餘三邊留30mm，其中不鏽鋼邊框20mm，原點打孔6毫米，懸掛於檢查位置，懸掛高度為軌道以上1.6m。

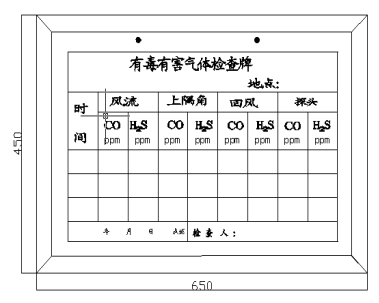

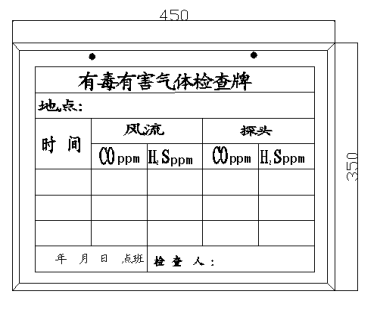

⑷有毒有害氣體檢查牌1
說明：牌板為黑底白字，字體為楷體，牌板上邊共留40mm邊，其餘三邊留30mm，其中不鏽鋼邊框20mm，原點打孔6毫米，懸掛於檢查位置，懸掛高度為軌道以上1.6m。
⑸有毒有害氣體檢查牌2
說明：牌板為黑底白字，字體為楷體，牌板上邊共留40mm邊，其餘三邊留30mm，其中不鏽鋼邊框20mm，原點打孔6毫米，懸掛於回風巷距工作麵煤壁不超過50米,懸掛高度為軌道以上1.6m。
⑹測風記錄牌
說明：牌板為黑底白字，字體為楷體，牌板上邊共留35mm邊，下邊留30mm，左右兩邊留32.5mm，其中不鏽鋼邊框20mm,原點打孔6毫米，懸掛於測風站內或風機前10米範圍內，懸掛高度為軌道以上1.6m。
⑺局部通風機管理牌
說明：牌板為黑底白字，字體為楷體，牌板上邊共留40mm邊，其餘三邊留30mm，其中不鏽鋼邊框20mm，原點打孔6毫米，懸掛於局部通風機上。
⑻永久密閉說明牌
說明：黑底，白字，楷體，帶不鏽鋼邊框，圓點打孔6毫米，懸掛於永久密閉前柵欄上。

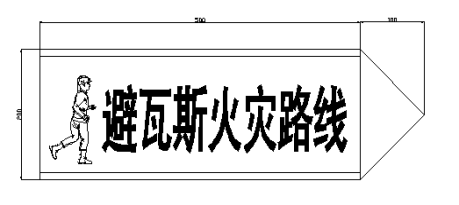

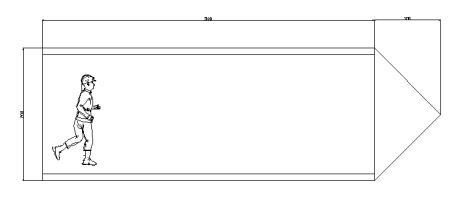

⑼避瓦斯、火災路線指示牌
說明：
規格：長600mm(包括箭頭長100mm)，高200mm。
反光白底，紅字，字體為楷體，紅箭頭(雙麵刻字)(鋁合金製)，原點打孔6毫米，懸掛於巷道口，懸掛高度為軌道以上1.6米。
⑽避水災路線指示牌
說明：
規格：長600mm(包括箭頭長100mm)，高200mm。
反光天藍底，白字，字體為楷體，紅箭頭(雙麵刻字)(鋁合金製)，圓點打孔6毫米，懸掛於巷道口，懸掛高度為軌道以上1.6米。

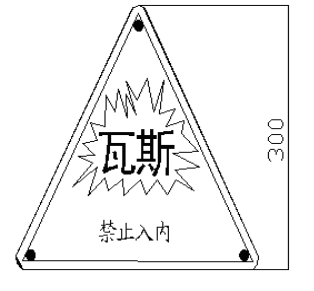

⑾“瓦斯 禁止入內”警戒牌
說明：反光黃底，紅邊，宋體紅字，鋁合金製，原點打孔6毫米，懸掛於柵欄等處，懸掛高度為軌道以上1.6m。

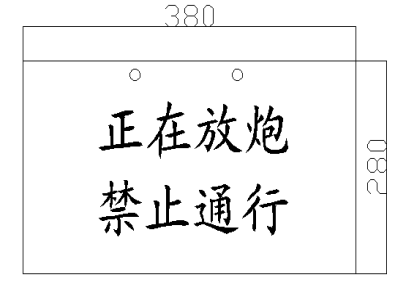

⑿“正在放炮 禁止通行”警戒牌
說明：反光黃底，楷體紅字，鋁合金製，原點打孔6毫米，懸掛於警戒繩上，懸掛高度為軌道以上1.6m。

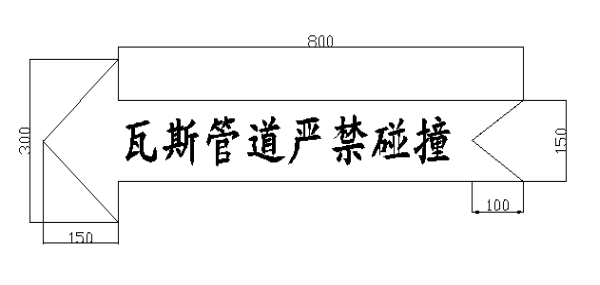

⒀“瓦斯管道嚴禁碰撞”警示牌
說明：紅底、白反光字，楷體(反光紙刻成)，貼於抽放管路上，每200米一個，抽放管路不足200米的，警標不少於兩處，管道拐彎和分叉處要進行明顯警示標誌。
⒁巷道標識指示牌
說明：反光白底，紅箭頭(雙麵版不刻字)，原點打孔6毫米，懸掛於巷口，懸掛高度為軌道以上1.6m。

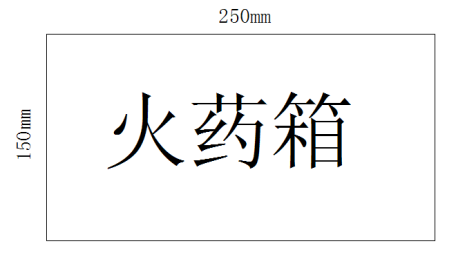

⒂火藥箱
說明：
材質：鋁板、單麵、反光。
樣式：白底紅字。
字體：仿宋體加粗。
安裝要求：懸掛在火藥箱正上方，距底板1.6m處。
⒃雷管箱
說明：
材質：鋁板、單麵、反光。
樣式：白底紅字。
字體：仿宋體加粗。
安裝要求：懸掛在火藥箱正上方，距底板1.6m處。
⒄消防安全標誌牌
說明：
材質：鋁板、單麵、反光。
樣式：白底紅字。
字體：仿宋體加粗。
安裝要求：懸掛在消防器材正上方，距底板1.6m處。

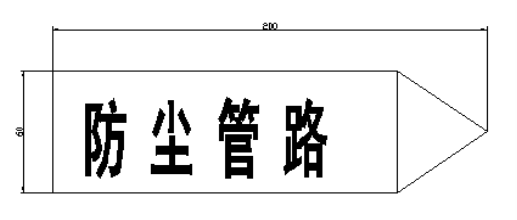

⒅消防安全標誌牌
說明：
規格：長200mm，高60mm。
白反光底，紅反光字，紅反光箭頭(雙麵刻字)，粘膠，黑體字加粗，貼於防塵管上。
七、礦壓專業標誌牌板
1、牌板內容
①頂板離層儀牌板
②頂板離層指示儀
③綜合測站
2、懸掛標準：
見牌板說明。
3、圖牌板樣式
⑴頂板離層儀牌板
說明：
材質：鋁板、雙麵、反光。
樣式：藍底白字。
字體：仿宋字體加粗。
安裝要求：用細鋼絲繩吊掛在頂錨杆上，每一個離層儀附近掛一個。
⑵頂板離層指示儀
說明：
材質：鋁板、單麵、反光。
樣式：白底紅字。
字體：仿宋字體。
填寫要求：黑色粗彩筆填寫。
安裝要求：掛在距頂板離層儀附近三米的幫錨杆上，離層指示儀背後有小孔。
⑶綜合測站
說明：
材質：鋁板製作、雙麵、反光。
樣式：白底紅字。
字體：仿宋字體加粗。
安裝要求：在綜合測站牌上部打兩個小孔，用細鋼絲繩吊掛在安綜合測站處的頂鋼帶上。
八、 地測專業標誌牌板
1、牌板內容
①“有掘必探”記錄牌板
②井下湧水量觀測牌板
③井下測量牌板(測點)
④井下測量牌板(巷道)
2、懸掛標準：
見牌板說明。
3、圖牌板樣式

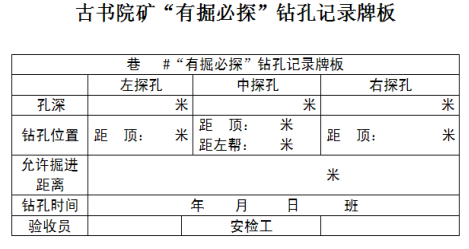

⑴“有掘必探”記錄牌板
說明：
材質：木板。
樣式：黑底白字白格，牌板長50cm，寬32cm。
字體：黑體加粗。
安裝要求：牌板兩側需留孔洞，便於現場懸掛。

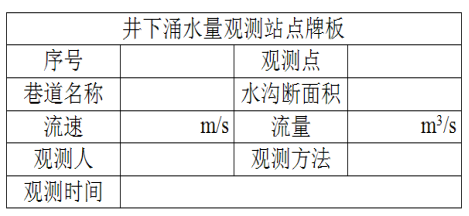

⑵井下湧水量觀測牌板
說明：
材質：鋁板。
樣式：白底紅字紅格，牌板長50cm，寬40cm。
字體：宋體。
安裝要求：牌板上框需留兩孔洞，便於現場懸掛。

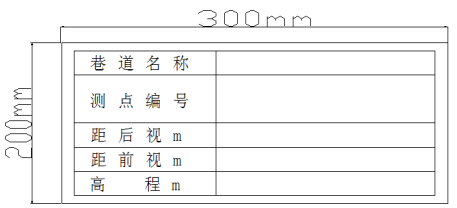

⑶井下測量牌板(測點)
說明：
材質：鋁板。
樣式：白底紅字紅格，牌板長30cm，寬20cm。
字體：宋體。
安裝要求：牌板上方需留兩孔洞，便於現場懸掛。
④井下測量牌板(巷道)
說明：
材質：鋁板。
樣式：白底紅字紅格，牌板長30cm，寬20cm。
字體：宋體。
安裝要求：牌板上方需留兩孔洞，便於現場懸掛。
