風門技術標準
1、行業規定：

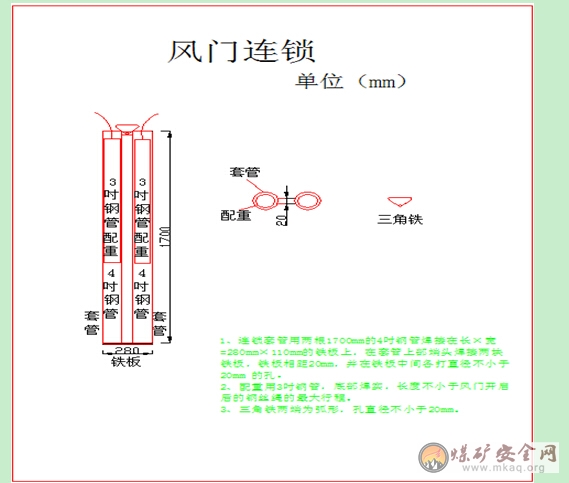

《煤礦安全01manbetx 》第一百零九條規定:“進、回風井之間和主要進、回風巷之間的每個聯絡巷中，必須砌築永久性風牆;需要使用的聯絡巷，必須安設2道聯鎖的正向風門和2道反向風門。”
2、XX集團公司要求
各煤業子公司(煤礦)，公司要求：對風門的設置、安裝必須嚴格執行本標準。
3、設置原則：
3.1、風門使用無壓平衡風門。
3.2、電纜、水管通過風門牆垛時，每條電纜、水管必須單獨使用唯一的套管，每端露出牆體100mm，套管孔要封嚴，不得漏風。
3.3、水溝通過風門牆體時，要砌築反水池。
3.4、風筒通過風門牆體時，應在牆上安裝與膠質風筒匹配的鐵質風筒。
3.5、風門要掛管理說明牌，牌板固定在進風端風門右側牆體中部，下沿距底板高度1.6m。
3.6、設置形式：①行車風門②行人風門③機電硐室風門
4、技術標準：
風門規格一覽表
| 風門牆垛與牆壁 | 掏槽處理 | 牆壁掏槽 | 深度 | 200mm | 寬度 | 300mm | |||||||
| 要見硬底、硬邦和硬頂,並用水泥砂漿封實。 | 牆垛 | 磚牆築、水泥砂漿抹麵 | |||||||||||
| 裙邊 | 寬度 | 100mm | 厚度 | 10mm | |||||||||
| 牆垛與煤壁抹邊 | 刷漆塗料 | 紅色 | 牆垛塗料 | 白色 | |||||||||
| 門扇與門框 | 鐵質材料製作之間，用膠條或毛氈包邊。 | 防鏽處理 | 刷漆塗料 | 草綠色 | |||||||||

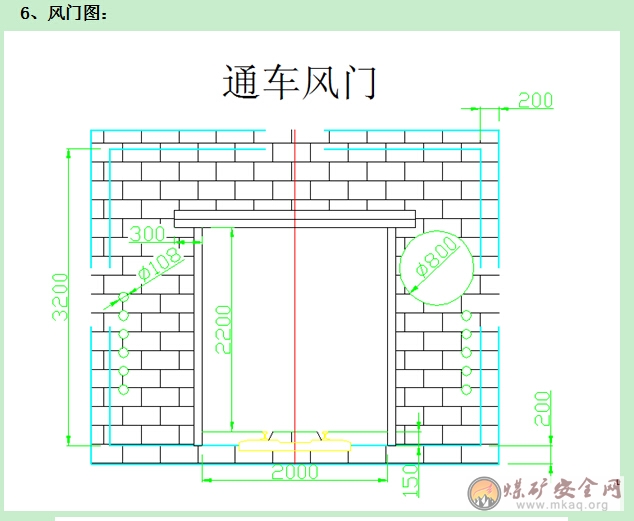

| 行車風門 | 高度 | 2200mm | 寬度 | 2m | 兩風門間距 | 15m | |||||||
| 行人風門 | 高度 | 1800mm | 寬度 | 1800mm | 兩風門間距 | 5m | |||||||

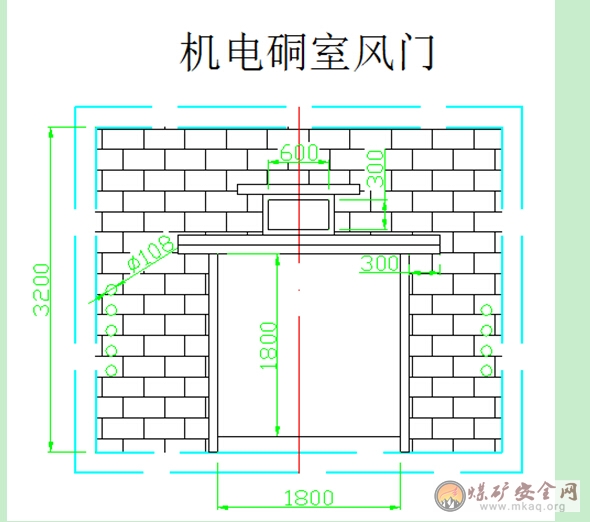

| 機電硐室風門 | 高度 | 1800mm | 寬度 | 1800mm | 兩風門間距 | 3000mm | |||||||

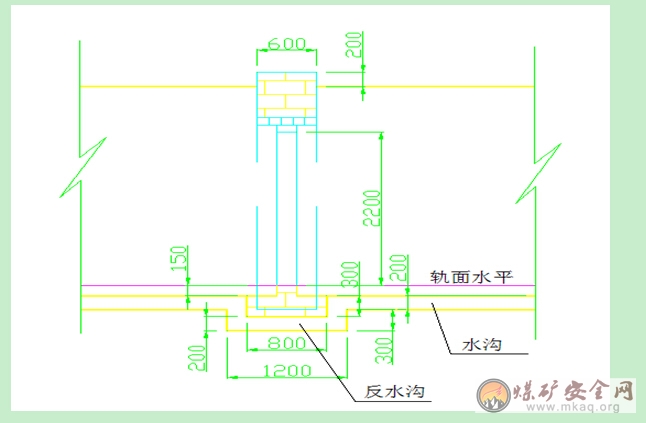

| 風門反水溝 | 淨寬 | 200mm | 淨高 | 150mm | 長度 | 1100mm | |||||||
| 牆底水溝頂距底板平麵 | 200mm | 出水口內沿距牆麵距離 | 100mm | ||||||||||
| 呈U型布置，水溝的平麵中心線與風門平麵中心線垂直。水溝用標磚砌築並抹麵。 | |||||||||||||
| 風筒過風門 | 風筒設在牆體上 | 距巷道底板 | 2000mm | 距巷壁 | 200mm | ||||||||
| 電纜與水管穿牆套管必須配套 | 間隙 | 50mm | 管壁距牆壁 | 100mm | |||||||||
| 穿牆管位置 | 同與原吊掛高度一致 | 穿牆管規格 | φ108mm扣管 | ||||||||||
| 水管與電纜間距 | 300mm | 電纜與電纜間距 | 100mm | ||||||||||
| 水管與水管間距 | 150mm | 水溝斷麵為矩形 | |||||||||||
