煤礦接地裝置敷設標準
一、 材料要求
1、主接地極：鋼板2塊
規格：S≥0.75 m2 厚度≥5 mm
2、主接地母線：
(1)扁鐵
規格：S截≥100mm2 厚度≥4 mm
(2)鍍鋅鋼絞
規格：S截≥100mm2
(3)銅線
規格：S截≥50mm2
3、局部接地極：鋼管
規格：直徑≥22mm 長度≥1m 孔直徑≥5mm 孔數：10個眼
4、輔助接地母線：
(1)扁鐵
規格：S截≥50mm2 厚度≥4 mm
(2)鍍鋅鋼絞
規格：S截≥50mm2
(3)銅線
規格：S截≥25mm2
5、接地導線、連接導線：
(1)裸銅線：S截≥25mm2
(2)鍍鋅鋼絞：S截≥50mm2
(3)扁鋼：S截≥50mm2 厚度≥4mm
6、輔助接地極：鋼管
規格：直徑≥22mm 長度≥1m 孔直徑≥5mm 孔數：10個眼
7、輔助連接導線：廢舊電纜
規格：有效S截≥6mm2
二、 敷設示意圖(附後)
三、 相關要求
1、製作
(1)製作單位根據連隊要求，對照規定材料標準合理選擇材料。
(2)主接地母線和輔助接地母線使用扁鐵時，“┅” 型(順長)接口之間的重複壓接長度不小於100mm。“┗”型連接處使用三角形連接，扁鐵上100mm處打一個ø14的孔，用扁鐵連接。
(3)接地線和連接導線使用S截≥50 mm2的鍍鋅鋼絞，兩端頭使用銅接線鼻固定。
2、敷設地點
(1)井下中央變電所
(2)采區變電所
(3)機電設備硐室和單獨裝設的高壓電氣設備(包括高壓接線盒)
(4)低壓配電點裝有三台及三台以上的地點(包括設備平台)
(5)無低壓配電點的采煤機工作麵的運輸巷、回風巷、集中運輸巷、(膠帶運輸巷)、以及由變電所單獨供電的掘進工作麵，至少應分別設置1個局部接地極。
3、安裝形式
(1)中央變電所參考圖1-1。
(2)采區變電所和機電硐室參考圖2-1。.
(3)低壓配電點或裝有三台及三台以上的電氣設備參考圖2-2。
(4)盤區水倉參考圖2-3。
(5)高壓接線盒和單獨安裝的高壓電氣設備參考圖2-4。
(6)照明綜保及低壓饋電參考圖3-1。
4、安裝要求
(1)主接地母線、輔助接地母線使用扁鐵、鍍鋅鋼絞或銅線。
(2)連接導線、接地導線根據現場情況選擇扁鐵、鍍鋅鋼絞或銅線。
(3)三台以上電氣設備(包括開關、電機)外殼上的接地螺栓用導線全部連接到接地母線上。
(4)有漏電實驗的單台開關必須加設接地極及輔助接地極。
(5)接地極使用管材時必須垂直於地板敷設，埋入地下深度不能小於75cm，露出地麵長度不小於10cm;使用鋼板時深度不能小於50cm，並添加吸濕(食鹽)材料(設備平台除外)。

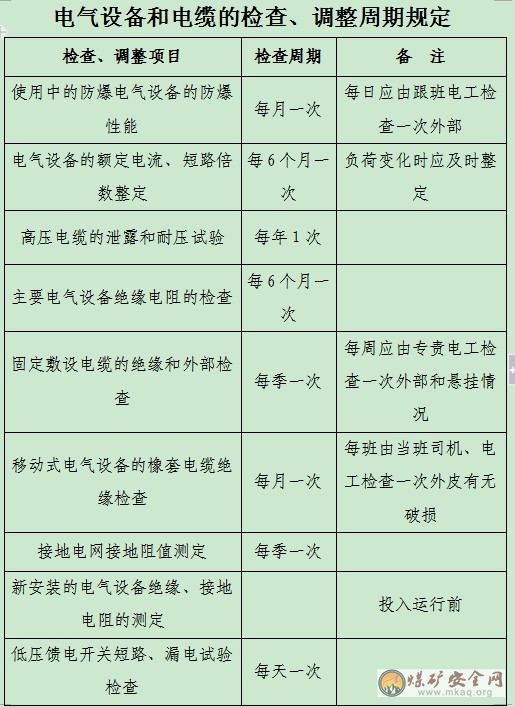

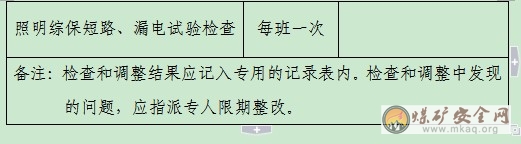

(6)工作麵及各巷道未構成接地係統設備，安裝時必須打接地極。
