+1430回風石門掘進工作麵防突設計

　　目　　錄

　　前 言………………………………………………3

　　第一章 工程概況…………………………………3

　　一、工作麵名稱…………………………………3

　　二、鄰近采掘關係………………………………3

　　三、巷道特征及用途……………………………4

　　四、開拓方式及施工方法………………………4

　　五、巷道位置及方位……………………………4

　　六、地質特征…………………………………4

　　七、 可采煤層特征……………………………5

　　八、設計原則…………………………………6

　　第二章 區域綜合防突措施

　　一、+1430回風石門掘進工作麵的通風方式和局扇風機選擇…7

　　二、區域突出危險性預測……………………7

　　三、區域防突措施……………………………8

　　四、區域措施效果檢驗………………………9

　　五、區域驗證…………………………………11

　　第三章 局域綜合防突措施……………………11

　　一、局部綜合防突措施基本程序和要求……12

　　二、工作麵突出危險性預測……………………16

　　三、工作麵防突措施……………………………17

　　四、工作麵措施效果檢驗………………………20

　　五、安全防護措施……………………………22

　　第四章 掘進過程中前探鑽孔的施工措施…26

　　第五章 防突組織機構………………………26

　　前 言

　　大樹腳煤礦原為新建礦井，生產規模15萬噸/年，由原六盤水市地方設計所編製了開采方案設計和安全專篇，己通過相關部門審議通過，礦井建井期間，征用了場地並施工了部分井筒。但由於原礦界與國家規劃礦區範圍重疊，根據貴州省國土資源廳《關於調整水城縣阿戛鄉大樹腳煤礦礦區範圍的通知》[黔國土資礦管函(2007)1741號]，原有礦井礦區範圍發生變化，原有設計不滿足擴界後開采的要求。根椐擴界後《貴州省水城縣阿戛鄉大樹腳煤礦儲量核實報告》，和《水城縣阿戛鄉大樹腳煤礦開發利用方案》，擴界後礦井資源經核實滿足30萬噸/年規模要求，開采方案擬調整為30萬噸/年。《水城縣阿戛鄉大樹腳煤礦開采方案設計(變更)》於2009年12月省能源局組織專家組評審通過。

　　本設計編製依據：《防治煤與瓦斯突出規定》、《水城縣阿戛大樹腳煤礦防治煤與瓦斯突出專項設計》、《煤礦安全01manbetx 》(2011)及相關法律法規等。

　　第一章 工程概況

　　一、工作麵名稱：+1430回風石門。

　　二、鄰近采掘關係：+1430回風石門位於井田的中部，西麵15m為副平硐，與煤層走向基本垂直，按358°方位穿層掘進，開口於風井222米位置西幫，按照313°方位掘進23.5米後轉向358°掘進200米，從C10號煤層掘到C1號煤層終止。我礦為新建礦井，在礦區內有小窯開采的的曆史，煤層露頭線一帶分布有小窯，其開采深度一般都不大。但因其已關閉較長時間，故其積水情況及巷道具體位置不祥。

　　三、巷道特征及用途：風井沿C29煤層頂板穿層掘進，掘進斷麵9.63m2，淨斷麵8.83m2，支護形式頂板破碎帶，地質構造帶為U型棚支護;其它為錨網噴漿支護，作為礦井+1430水平專用回風。

　　四、施工方法：炮掘施工。

　　五、巷道位置及方位：+1430回風石門開口於風井井筒222米位置西幫，按照313°方位掘進23.5米後轉向358°方位掘進200米從C10煤層穿層掘進到C1號煤層為止。

　　六、地質特征

　　(1)岩性特征

　　全礦煤層頂、底板岩性多為粉砂岩、粉砂質泥岩、泥岩、粘土岩、灰岩等為主，屬軟質岩層;頂板易破碎，底板岩性抗壓強度低，遇水易產生底鼓現象。

　　(2)地質構造：

　　礦區總體構造形態為單斜構造，地層產狀傾向330～360°，傾角8～26°，一般在25°左右。斷層和褶皺構造較發育，褶皺主要分布在礦區南部，為緊密不對稱褶皺，軸向北東20～45°，軸麵傾向北西，傾角70～90°，兩翼不對稱，向斜南東翼或背斜北西翼岩層傾角平緩，一般小於45°，向斜北西翼或背斜南東翼岩層傾角陡，一般大於45°，往往直立或倒轉，槽脊線起伏較大。區內斷層主要有F9、F10、F11、F13、F57等五條斷層，以正斷層性質為主，構造複雜程度屬中等。

　　(3)礦井水文地質特征

　　礦區的水文地質條件屬簡單—中等類型。礦井充水的主要來源為大氣降雨。由於地含水性較弱，補給條件差，隨著采空麵積的增大，地表產生塌陷後，地表水與地下水之間可能發生聯係，地表水直接潰入礦井，湧水量明顯增大。開采過程必須留設足夠的防水煤柱，嚴禁開采隔水煤柱，其次必須按照黔煤辦字[2007]37號文的要求，加強探放水工作，堅持“預測預報，有掘必探，先探後掘，先治後采”的原則，減少對礦井的危害。

　　七、 可采煤層特征：

　　可采煤層特征表

　　八、設計原則

　　1.堅持“安全第一，預防為主、綜合治理”的十二字方針和“管理、裝備、培訓”三並重原則;

　　2、按照《防治煤與瓦斯突出規定》製定區域綜合防突措施和局部綜合防突措施。防突工作堅持區域防突措施先行，局部防突措施補充的原則。采掘工作麵做到不掘突出頭，不采突出麵。

　　3.未按要求采取區域綜合防突措施的，嚴禁進行采掘活動，區域防突工作的指導思想為：“區域防突工作應做到多措並舉、可保必保、應抽盡抽、效果達標”。

　　4.依靠科技進步，結合本礦井的實際情況，采用先進、比較成熟的技術、設備、儀器、儀表提高礦井的綜合防突能力。

　　大樹腳煤礦屬新建礦井，未礦井瓦斯等級鑒定及作煤與瓦斯突出鑒定，根據目前的瓦斯數據資料，不能做出煤與瓦斯(二氧化碳)突出的定性03manbetx ，根椐貴州省監局黔安監管辦字[2007]345號文《關於加強煤礦建設項目煤與瓦斯突出防治工作的意見》，本礦區屬煤與瓦斯突出礦區，礦井在建設和生產過程中必須采取“四位一體”的防突措施。

　　第二章 區域綜合防突措施

　　一、+1430回風石門掘進工作麵的通風方式和局扇風機選擇：

　　+1430回風石門掘進工作麵的通風方式為壓入式，不得采用混合式，嚴禁任何兩個采掘工作麵之間串聯通風，掘進工作麵的局部通風機應實行“三專”、“兩閉鎖”，通風方式采用2×15KW局扇進行通風，風機安裝在地麵距離井口大於20m，並避開風井口方位。

　　二、區域突出危險性預測：由於我礦所有煤層均未作煤與瓦斯突出危險性鑒定，根據貴州省安全生產監督管理局、貴州煤礦安全監察局、貴州省煤炭管理局文件黔安監督辦字[2007]345號“關於加強煤礦建設項目煤與瓦斯突出防治工作的意見”，本礦區屬煤與瓦斯突出礦區，根據目前的瓦斯數據資料，不能做出煤與瓦斯(二氧化碳)突出的定性定量03manbetx 。必須按突出煤層進行設計管理。

　　三、區域防突措施：根據《防治煤與瓦斯突規定》第四十一條的規定：突出危險區的煤層不具備開采保護層條件的，必須采用預抽煤層瓦斯區域防突措施並進行區域措施效果檢驗。

　　+1430回風石門區域防突措施采用預抽煤層瓦斯和鑽孔排放瓦斯兩種方式。

　　1、預抽煤層瓦斯

　　1)預抽煤層瓦斯措施防突機理為通過預抽煤體中的瓦斯，降低了突出煤層瓦斯壓力和瓦斯含量，煤體瓦斯潛能得到釋放;由於煤體瓦斯排放，煤體發生收縮變形，煤體應力緊張得到緩解而卸壓，部分地釋放煤體的彈性潛能;此外，由於瓦斯排放，煤體強度提高，增大了煤體抵抗突出的阻力。以上三方麵共同作用，達到消除突出危險的目的。

　　2)預抽煤層瓦斯的有效性指標是：突出煤層工作麵采掘作業前必須將控製範圍內煤層的瓦斯含量降到煤層始突深度的瓦斯含量以下或將瓦斯壓力降到煤層始突深度的煤層瓦斯壓力以下。若沒能考察出煤層始突深度的煤層瓦斯含量或壓力，則必須將煤層瓦斯含量降到8m3/t以下，或將煤層瓦斯壓力降到0.74MPa(表壓)以下。

　　預抽煤層瓦斯區域措施效果檢驗結果應當經礦技術負責人批準。

　　3)+1430回風石門預抽煤層瓦斯采用的方式：穿層鑽孔預抽揭煤區域煤層瓦斯：穿層鑽孔預抽揭煤區域煤層瓦斯的防突措施應當在揭煤工作麵距煤層的最小法向距離7m以前實施(在構造破壞帶應適當加大距離)。鑽孔的最小控製範圍是：工作麵揭煤處巷道輪廓線外12m，同時還應當保證控製範圍的外邊緣到巷道輪廓線(包括預計前方揭煤段巷道的輪廓線)的最小距離不小於5m，且當鑽孔不能一次穿透煤層全厚時，應當保持煤孔最小超前距15m。防突措施孔見附圖。

　　2、超前鑽孔排放揭煤區域瓦斯：

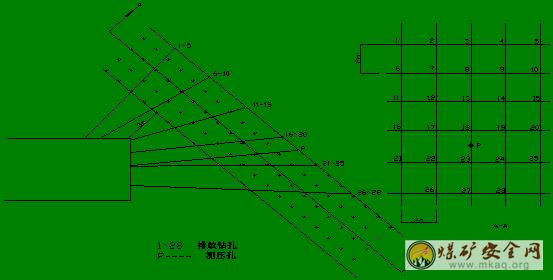

　　+1430回風石門揭煤工作麵排放鑽孔布置圖

　　四、 區域措施效果檢驗：

　　1、預抽煤層瓦斯區域防突措施檢驗

　　a.對預抽煤層瓦斯區域防突措施進行檢驗時，根據煤層殘餘瓦斯壓力小於0.74MPa或殘餘瓦斯含量小於8m3/t的預抽區域為無突出危險區，否則，即為突出危險區，預抽防突效果無效;也可以采用鑽屑瓦斯解吸指標對穿層鑽孔預抽石門揭煤區域煤層瓦斯區域防突措施進行檢驗，如果所有實測的指標值均小於規定的臨界值則為無突出危險區，否則，即為突出危險區，預抽防突效果無效。

　　但若檢驗期間在煤層中進行鑽孔等作業時發現了噴孔、頂鑽及其他明顯突出預兆時，發生明顯突出預兆的位置周圍半徑100m內的預抽區域判定為措施無效，所在區域煤層仍屬突出危險區。

　　當采用煤層殘餘瓦斯壓力或殘餘瓦斯含量的直接測定值進行檢驗時，若任何一個檢驗測試點的指標測定值達到或超過了有突出危險的臨界值而判定為預抽防突效果無效時，則此檢驗測試點周圍半徑100m內的預抽區域均判定為預抽防突效果無效，即為突出危險區。

　　b.對預抽煤層瓦斯區域防突措施進行檢驗時，均應當首先03manbetx 、檢查預抽區域內鑽孔的分布等是否符合設計要求，不符合設計要求的，不予檢驗。

　　2、檢驗測試點布置

　　采用直接測定煤層殘餘瓦斯壓力或殘餘瓦斯含量等參數進行預抽煤層瓦斯區域措施效果檢驗時，應當符合下列要求：穿層鑽孔預抽揭煤區域煤層瓦斯區域防突措施進行檢驗時，至少布置4個檢驗測試點，分別位於要求預抽區域內的上部、中部和兩側，並且至少有1個檢驗測試點位於要求預抽區域內距邊緣不大於2m的範圍;

　　五、區域驗證

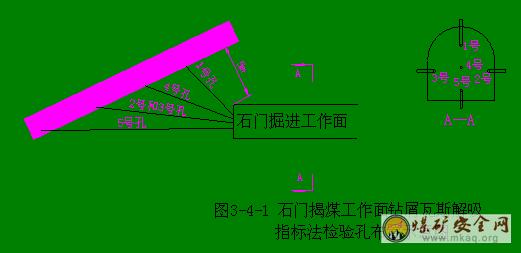

　　在石門揭煤工作麵對無突出危險區進行的區域驗證，應當采用《防治煤與瓦斯突出規定》第七十一條所列的石門揭煤工作麵突出危險性預測方法進行。即：石門揭煤工作麵的突出危險性預測應當選用綜合指標法、鑽屑瓦斯解吸指標法或其他經試驗證實有效的方法進行。

　　根據礦的時間情況本設計采用鑽屑瓦斯解吸指標法

　　采用鑽屑瓦斯解吸指標法檢驗石門揭煤工作麵突出危險性時與采用鑽屑瓦斯解吸指標法預測石門揭煤工作麵突出危險性相同。

　　采用鑽屑瓦斯解吸指標法預測石門揭煤工作麵突出危險性時，由工作麵向煤層的適當位置至少打5個鑽孔，在鑽孔鑽進到煤層時每鑽進1m采集一次孔口排出的粒徑1～3mm的煤鑽屑，測定其瓦斯解吸指標K1或△h2值。測定時，應考慮不同鑽進工藝條件下的排渣速度。

　　如果所有實測的指標值均小於臨界值，並且未發現其他異常情況，則該工作麵為無突出危險工作麵;否則，為突出危險工作麵。

　　工作麵揭煤區域驗證鑽孔布置示意圖見附圖。

　　第三章 局域綜合防突措施

　　我礦防治煤與瓦斯突出的措施是“堅持區域防突措施先行、局部防突措施補充的原則”。

　　一、局部綜合防突措施基本程序和要求

　　1、在+1430回風石門施工前根據鑽孔資料及《地質報告說明書》作出巷道地質預測剖麵圖，標明風井掘進前方預計揭露煤層層位、位置及厚度，並將其注明在采掘工程平麵圖上;根據地質剖麵圖+1430回風石門段工程總長度200m，從地質剖麵圖中+1430回風石門預計揭C10、C9、C5、C3、C1煤層，但是由於受F9、F10斷層影響，地質構造變化可能出現於地質資料未能提及的情況，因此在掘進過程中必須先探後掘，通過鑽孔資料及時修正地質剖麵圖，做好掘進前方地質預測預報工作。

　　2、按《大樹腳煤礦煤與瓦斯突出設計》、《大樹腳煤礦風井探放水設計》及《防治水規定》打6個前探鑽孔，利用前探鑽孔探明掘進前方煤層賦存情況、地質構造、瓦斯情況等，並通過鑽孔方位、煤層傾向及穿過煤層的距離采用三角形內插法計算出煤層的厚度、巷道揭露煤層的準確位置，在采掘工程平麵圖上注明，及時修改地質預測剖麵圖，同時利用鑽孔成果資料作出03manbetx 圖，分析前方地質構造情況，控製好巷道實際位置與煤層的法線距離，及時采取措施，鑽孔原始數據及成果資料及時分類整理歸檔，鑽孔穿過煤層時工作麵瓦斯濃度要做好記錄。

　　3、利用前探鑽孔中穿透煤層全厚的左右幫兩個鑽孔作為測壓孔，將其封孔進行瓦斯壓力測定，並將測定值作好記錄，如瓦斯壓力超過0.74Mpa，則必須增加鑽孔埋管進行瓦斯抽放或增加鑽孔進行排放，如瓦斯壓力低於0.74 Mpa或將煤層瓦斯含量降到8m3/t以下，編製消突評價報告采取遠距離放炮等措施進行正常作業。

　　4、必須準確控製煤層層位，掌握煤層的賦存位置、形態。

　　在揭煤工作麵掘進至距煤層最小法向距離10m之前，應當至少打兩個穿透煤層全厚且進入頂(底)板不小於0.5m的前探取芯鑽孔，並詳細記錄岩芯資料。當需要測定瓦斯壓力時，前探鑽孔可用作測定鑽孔;若二者不能共用時，則測定鑽孔應布置在該區域各鑽孔見煤點間距最大的位置。

　　在地質構造複雜、岩石破碎的區域，揭煤工作麵掘進至距煤層最小法向距離20m之前必須布置一定數量的前探鑽孔，以保證能確切掌握煤層厚度、傾角變化、地質構造和瓦斯情況。

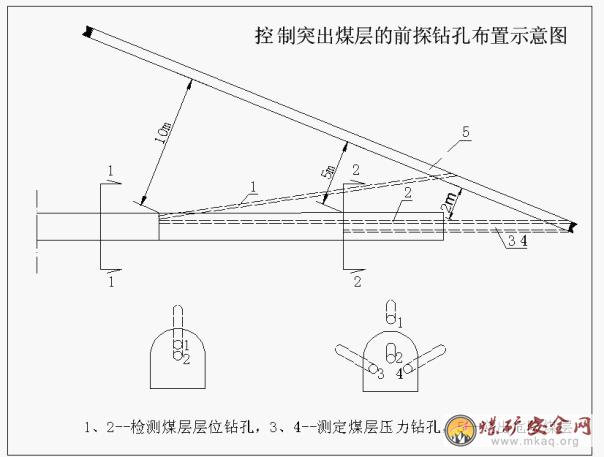

　　控製煤層的前探鑽孔布置示意圖

　　5、工作麵從距煤層底板的最小法向距離5m開始到穿過煤層進入(底)板2m(最小法向距離)的過程均屬於揭煤作業。揭煤作業前應編製揭煤的專項防突措施，報煤礦企業技術負責人批準。

　　揭煤作業應當具有相應技術能力的專業隊伍施工，並按照下列作業程序進行：

　　⑴探明揭煤工作麵和煤層的相對位置;

　　⑵在與煤層保持適當距離的位置進行工作麵預測(或區域驗證);

　　⑶工作麵預測(或區域驗證)有突出危險時，采取工作麵防突措施;

　　⑷實施工作麵措施效果檢驗;

　　⑸掘進至遠距離爆破揭穿煤層前的工作麵位置，采用工作麵預測或措施效果檢驗的方法進行最後驗證;

　　⑹采取安全防護措施並用遠距離爆破揭開或穿過煤層;

　　⑺在岩石巷道與煤層連接處加強支護。

　　6、揭煤工作麵的突出危險性預測必須在距突出煤層最小法向距離5 m(地質構造複雜、岩石破碎的區域，應適當加大法向距離)前進行。

　　在經工作麵預測或措施效果檢驗為無突出危險工作麵時，可掘進至遠距離爆破揭穿煤層前的工作麵位置，再采用工作麵預測的方法進行最後驗證。若經驗證仍為無突出危險工作麵時，則在采取安全防護措施的條件下采用遠距離爆破揭穿煤層;否則，必須采取或補充工作麵防突措施。

　　當工作麵預測或措施效果檢驗為突出危險工作麵時，必須采取加密抽放鑽孔或延長抽放時間的防突措施，直到經措施效果檢驗為無突出危險工作麵。

　　7、工作麵從掘進至距突出煤層的最小法向距離5m開始，必須采用物探或鑽探手段邊探邊掘，保證工作麵到煤層的最小法向距離不小於遠距離爆破揭開突出煤層前要求的最小距離。

　　采用遠距離爆破揭開突出煤層時，要求揭煤工作麵與煤層間的最小法向距離為煤層1.5m。如果岩石鬆軟、破碎，還應適當增加法向距離。

　　8、工作麵用遠距離爆破揭開突出煤層後，若未能一次揭穿至煤層(底)板，則仍應當按照遠距離爆破的要求執行，直至完成揭煤作業全過程。

　　二、工作麵突出危險性預測

　　+1430回風石門揭煤工作麵的突出危險性預測設計選用鑽屑瓦斯解吸指標法。

　　采用鑽屑瓦斯解吸指標法預測回風平硐揭煤工作麵突出危險性時，由工作麵向煤層的適當位置至少打3個鑽孔，在鑽孔鑽進到煤層時每鑽進1m采集一次孔口排出的粒徑1～3mm的煤鑽屑，測定其瓦斯解吸指標K1或△h2值。測定時，應考慮不同鑽進工藝條件下的排渣速度。

　　鑽屑瓦斯解吸指標法預測揭煤工作麵突出危險性的參考臨界值

　　三、工作麵防突措施

　　工作麵揭煤的防突措施設計為預抽瓦斯、排放鑽孔兩種，實施工作麵防突措施時要求工作麵與煤層間的最小法向距離為：預抽瓦斯5m;當井巷斷麵較大、岩石破碎程度較高時，還應適當加大距離;預抽鑽孔直徑設計為75mm。石門揭煤工作麵鑽孔的控製範圍是：石門的兩側和上部輪廓線外至少5m，下部至少3m。鑽孔的孔底間距為2m。

　　2、在打鑽孔查明煤層賦存條件，然後采用直徑為75mm的鑽孔排放瓦斯。

　　3、嚴禁任何兩個采掘工作麵之間串聯通風;

　　4、巷道內安設高低濃度甲烷傳感器;

　　5、嚴禁在井下安設輔助通風機;

　　6、掘進工作麵的通風方式采用壓入式。

　　7、掘進工作麵與煤層巷道交叉貫通前，被貫通的煤層巷道必須超過貫通位置，其超前距不得小於5m，並且貫通點周圍10m內的巷道應加強支護。在掘進工作麵與被貫通巷道距離小於60m的作業期間，被貫通巷道內不得安排作業，並保持正常通風，且在放炮時不得有人;

　　8、煤與瓦斯突出檢測儀器及設備：WTC防突參數儀兩台，一台工作一台備用，ZK-150A型鑽機兩台，壓力表四台。

　　9、工作麵進行揭煤和采掘作業前，必須采取安全防護措施;入井人員必須隨身攜帶隔離式自救器。

　　10、做好防突工程的計劃和實施，將防突的預抽煤層瓦斯、鑽孔排放等工程與礦井采掘部署、工程接替等統一安排，使礦井的開拓、抽采按比例協調配置，確保在煤層采掘前實施區域防突措施。

　　11、必須及時編製礦井瓦斯地質圖，圖中應標明采掘進度、被保護範圍、煤層賦存條件、地質構造、突出點的位置、突出強度、瓦斯基本參數等，作為突出危險性區域預測和製定防治突出措施的依據。必須定期驗證地質資料，及時掌握施工動態和圍岩變化情況，防止誤穿突出煤層。

　　12、在同一突出煤層的同一區段的集中應力影響範圍內，不得布置2個工作麵相向掘進。突出煤層的掘進工作麵，應避開本煤層或鄰近煤層采煤工作麵的應力集中範圍。

　　13、在工作麵距煤層法線距離10m(地質構造複雜、岩石破碎的區域20m)之外，至少打2個前探鑽孔，掌握煤層賦存條件、地質構造、瓦斯情況等。

　　14、在工作麵距煤層法線距離5m以外，至少打2個穿透煤層全厚或見煤深度不少於10m的鑽孔，測定煤層瓦斯壓力或預測煤層突出危險性。測定煤層瓦斯壓力時，鑽孔應布置在岩層比較完整的地方。對近距離煤層群，層間距小於5m或層間岩石破碎時，可測定煤層群的綜合瓦斯壓力。

　　15、工作麵與煤層之間的岩柱尺寸應根據防治突出措施要求、岩石性質、煤層傾角等確定。工作麵距煤層法線距離的最小值為：抽放或排放鑽孔5m，如果岩石鬆軟、破碎，還應適當加大法線距離。

　　16、+1430回風石門揭穿煤層前，當預測為突出危險工作麵時，必須采取防治突出措施，經檢驗措施有效後，可用遠距離爆破揭穿(開)煤層;若檢驗措施無效，應采取補充防治突出措施直至有效。當預測為無突出危險工作麵時，可不采取防治突出措施，直接采用遠距離爆破揭穿(開)煤層。

　　厚度小於0.3m的突出煤層，可直接遠距離爆破揭穿。

　　17、掘進巷道距離煤層的最小法向距離小於10m時(在地質構造破壞帶為小於20m時)，必須邊探邊掘，控製與煤層的距離，若發現距離減小時，應及時采取措施，待確定安全後再向前掘進。確保最小法向距離不小於5m。

　　18、在掘進工作麵或其他地點發現有瓦斯變化大、頂板來壓、底板鼓起等突出預兆時，必須停止作業，采取措施，立即報告礦調度室，發出警報，撤出所有受威脅地點的人員。

　　19、必須保證支護完好,折損支架必須及時修複,防止冒頂。

　　20、巷道頂板條件不好地段,必須縮小支架支護間距。

　　21、頂板冒落點必須加強支護,冒空處用背頂材料背嚴接實。

　　22、遇斷層時，必須停止掘進，判定煤層的準確位置後，確保安全措施到位，不誤穿過煤層時，方可繼續掘進。

　　23、工作麵第一次執行防治突出措施或無措施超前距離時，必須用岩石鑽機打3個安全屏障孔(安全屏障孔由掘進隊負責施工，安全員、瓦檢員及防突員負責監督)，一個孔位於巷道中部，並平行於掘進方向，其它兩個鑽孔的終孔點位於巷道輪廊線外2米。隻有在工作麵前方形成5米的安全屏障後，才能施工防突措施孔。掘進工作麵執行防突措施時，鑽孔位置應控製到巷道輪廊線外4米。

　　24、為了防止誤穿煤層，在井筒和石門掘進工作麵與煤層法線5m，在井筒和石門兩側補打3個小直徑(42mm)超前鑽孔，其超前距不小於2m。

　　25、瓦檢員必須堅守工作崗位，做到勤檢多檢，嚴禁瓦斯超限作業;

　　26、機電部門必須經常檢查電器設備的完好情況，確保井下“三大保護”正常運行，嚴禁電器設備有失爆現象;

　　27、嚴格按有關01manbetx 01manbetx 進行操作，嚴禁違章作業;

　　28、加強防突知識的教育培訓，井下從業人員必須熟悉煤與瓦斯的突出預兆，預防突出的基本知識及避災路線;

　　四、工作麵措施效果檢驗

　　1、在實施鑽孔法防突措施效果檢驗時，分布在工作麵各部位的檢驗鑽孔應當布置於所在部位防突措施鑽孔密度相對較小、孔間距相對較大的位置，並遠離周圍的各防突措施鑽孔或盡可能與周圍各防突措施鑽孔保持等距離。在地質構造複雜地帶應根據情況適當增加檢驗鑽孔。

　　工作麵防突措施效果檢驗必須包括以下兩部分內容：

　　1)、檢查所實施的工作麵防突措施是否達到了設計要求和滿足有關的規章、標準等，並了解、收集工作麵及實施措施的相關情況、突出預兆等(包括噴孔、卡鑽等)，作為措施效果檢驗報告的內容之一，用於綜合分析、判斷;

　　2)、各檢驗指標的測定情況及主要數據。

　　2、對+1430回風石門工作麵揭煤進行防突措施效果檢驗時，采用鑽屑瓦斯解吸指標法或其他經試驗證實有效的方法，但所用鑽孔方式檢驗的方法中檢驗孔數均不得少於5個，分別位於工作麵的上部、中部、下部和兩側。采用鑽孔鑽屑量、鑽屑瓦斯解析值(效檢)時，采用岩石鑽機配8~10米的麻花鑽杆向煤層打不少於5個直徑42mm的鑽孔，孔深必須穿過全煤層或進入煤層深度不少於5m。鑽孔進入煤層時，先用壓風吹洗鑽孔，然後每鑽進1m取一個煤樣測量解吸指標和鑽屑量指標。

　　如檢驗結果的各項指標都在該煤層突出危險臨界值以下，且未發現其他異常情況，則措施有效;防治突出措施效果檢驗有效時，允許的進尺量必須同時保證在巷道軸心線方向留有不少於5米的措施超前距和不少於2米的效檢孔超前距。當防突措施孔無效時，不論措施孔還留有多少超前距，都必須采取安全防治突出的補充措施，隻有經效果檢驗有效後，方可在采取安全防護措施的前提下進行采掘作業。掘進隊長必須掌握進度，嚴格按給定的允許進尺米數進尺，嚴禁超掘。通風隊防突人員必須按要求認真操作，填寫防突牌板及進尺標記，並及時彙報調度，嚴禁弄虛作假。

　　五、安全防護措施。

　　安全防護措施是局部“四位一體”的綜合防突措施中第四個環節，在執行了突出危險性預測、防治突出措施和措施效果檢驗後，正常情況下，工作麵是安全可靠的。但由於形成突出的因素隨機性很大，還有可能由於施工水平、儀器誤差、工作人員的知識水平、責任心等一係列因素，發生誤判。為此，必須有安全防護措施，以避免意外發生的突出造成人員傷亡。安全防護措施可體現在三個層麵：一是盡量減少工作人員在落煤時與工作麵的接觸時間，本設計主要措施是遠距離爆破;二是突出後工作人員應有的一套完整的生命保證係統，主要有避難所、隔離式自救器、壓風自救裝置;三是突出後防止災害擴大裝置，主要有反向風門、擋欄等。

　　(一)、遠距離爆破

　　遠距離爆破防護措施就是工作麵所有作業人員，在實施爆破時遠離作業現場，撤離到安全地點。其目的是在爆破作業時，工作人員遠離爆破作業地點，突出物和突出時發生的瓦斯逆流波及不到發爆地點，以保證工作人員的安全。。

　　A、掘進工作麵遠距離爆破防突安全要求

　　1、+1430回風石門揭穿煤層必須采取遠距離爆破安全防護措施。

　　2、+1430回風石門揭煤采用遠距離爆破時，放炮地點設在井口外25米;避災路線：+1430回風石門工作麵→風井→地麵;停電範圍：+1430回風石門、回風平硐內所有電氣設備;撤人和警戒範圍：井口外25米範圍。

　　3、目前礦井尚未構成全風壓通風係統，在回風平硐揭穿煤層的全部作業過程中，與本巷有關的其他工作麵必須停止工作。在實施揭穿煤層的遠距離爆破時，井下全部人員必須撤至地麵，井下必須全部斷電，井口前方50m、兩側20m範圍內嚴禁有任何火源。

　　4、工作麵遠距離爆破時，回風係統必須停電、撤人。爆破後進入工作麵檢查的時間不得少於30min。

　　5、遠距離爆破必須和其他安全設施配合使用，如反向風門、避難硐室、壓風自救裝置、壓縮氧自救器等。現風井井筒未設置反向風門及避難硐室，下一步要按專篇完善此項設施。

　　B、避難硐室：

　　1、掘進工作麵超過500m必須設置一個避難硐室，避災硐室高2.0m，寬2.5m，深5m，避難硐室設置向外開啟的隔離門，隔離門設置標準：反向風門牆垛可用磚、料石或混凝土砌築，嵌入巷道周邊岩石的深度可根據岩石的性質確定，但不得小於0.2m;牆垛厚度不得小於0.8m。通過反向風門牆垛的風筒、水溝、刮板輸送機道等，必須設有逆向隔斷裝置;室內淨高不得低於2.5m;避難所內支護保持良好，並設有與礦(井)調度室直通的電話;

　　2、避難所內放置足量的飲用水(工業用水管路與生活用水管路聯通，保證在需要時能供給生活用水)，每人供風量不得少於0.3m3/min。用壓縮空氣供風時，設有減壓裝置和帶有閥門控製的呼吸嘴。

　　3、避難硐室配備10台隔離式自救器。

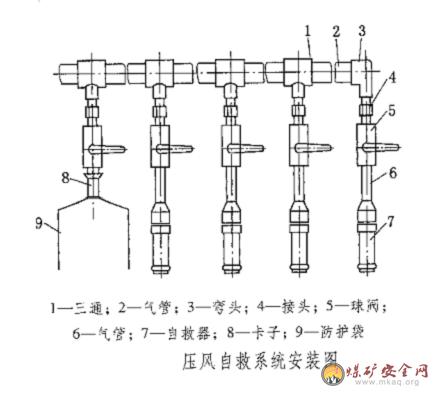

　　C、壓風自救裝置：安裝在掘進工作麵巷道內的壓縮空氣管道上，在每個避難硐室口接直徑35mm的三通一個。避災硐室的壓風自救係統選擇成套設備，一端接三通，另一端為避災時口含減壓器及麵罩。每個避災硐室安裝自救係統一組，每組自救係統為8個減壓器及麵罩。在距工作麵25～40m的巷道內、放炮地點、撤離人員與警戒人員所在的位置以及回風道有人作業處等。在長距離的掘進巷道中，應根據實際情況增加設置;每組壓風自救裝置應可供5～8個人使用，平均每人的壓縮空氣供給量不得少於0.3m3/min。

　　1、設備選擇：

　　地麵固定式壓風機型號：選用20立方電動固定空壓機，一台工作，一台備用，排氣量18m3/min，最高額定工作壓力0.7Mpa，配套電動機N=110KW。

　　壓風主管路，煤礦用焊接鋼管作壓風管DN89×6，PN=0.8Mpa。

　　壓風分管，煤礦用焊接鋼管作壓風管DN57×3，PN=0.8Mpa。

　　2、所供的總風量：

　　設計壓風自救係統安設10組，每組8個卸壓閥，每個卸壓閥(避災時吸風量)風量0.15m3/min,即壓風自救係統計算風量如下:

　　Q=1.1×1.1×1.05×(10×8×0.15)

　　=15.2 m3/min<18 m3/min,符合要求。

　　一台壓風機能滿足壓風自救係統的要求。

　　第四章 掘進過程中前探鑽孔的施工措施

　　根據地質預測預報確切了解和掌握施工巷道的瓦斯、構造、水、老窯等情況。根據具體情況采取以下措施：

　　一、在+1430回風石門掘進采用前探支架打鑽孔的方法，防止工作麵頂部懸煤垮落而造成突出。

　　二、在地質構造帶必須打前探鑽孔查明煤層賦存情況，然後采用直徑為75mm的鑽孔進行排放，經措施效果檢驗有效後，方可采取安全防範措施施工。

　　三、如果遇水或老窯時應按防治水措施要求打前探鑽孔，確實探明無水患危害時方能采取安全防範措施進行施工。

　　第五章 防突組織機構

　　礦發[2011]33號

　　關於成立防突領導小組和設置防突機構的通知

　　各單位：

　　為貫徹落實《防治煤與瓦斯突出規定》，確保我礦防治煤與瓦斯突出工作順利進行，防止突出02manbetx.com 的發生。根據《防治煤與瓦斯突出規定》及上級有關要求，結合實際，決定成立大樹腳煤礦防突工作領導小組，並設置防突機構，建立專業防突隊伍。

　　一、防突工作組織機構

　　1、防突工作領導小組

　　組 長：王榮(礦長)

　　副組長：嚴俊(技術負責人)、羅地文(安全副礦長)、譚龍勇(生產副礦長)、李玉剛(機電副礦長)

　　成 員：劉敏(後勤副礦長)、黎秀俊(機電工程師)、李朝德、王啟亮、生產技術科、地測科、機電科、巷修隊、安全員、瓦檢員、防突員

　　2、防突機構為防突組。

　　3、專業防突隊伍為礦級管理人員、技術人員、防突員;鑽孔施工人員。

　　4、防突機構下設辦公室，辦公室設在防突隊，防突隊長任辦公室主任，負責防突出的日常工作。

　　二、防突工作責任製

　　1、礦 長：是防突工作的第一責任者，對防突工作負領導責任。負責建立健全防突工作機構和配備防突工作專業技術人員，保證防突工作所需的資金和裝備。

　　2、技術負責人：對防突工作負技術責任。負責組織製定防突措施計劃和區域綜合防突措施，組織審批煤礦區域綜合防突措施和防突設計。

　　3、分管安全工作的副礦長：對防突工作負監督檢查責任。負責對防突措施計劃、綜合防突措施的實施進行監督檢查。

　　4、礦其他行政副職：負責分管範圍內防突工作的計劃、措施。

　　5、防突隊：負責防突的日常管理，實施區域及局部綜合防突措施，負責突出煤層采掘工作麵的“一通三防”日常管理。

　　6、安全員：負責監督、檢查各項防突工作，負責組織防突安全檢查，監督規章製度和防突安全措施的執行，對安全隱患進行監督整改。

　　7、生產技術科：在製定年度、季度、月度生產建設計劃時，必須考慮礦井的防突措施計劃，保證保護層的充分開采，監督指導礦井建立合理的開拓、開采係統，使之有利於區域防突措施的實施;製定職工防突知識的培訓計劃，並協調生產單位、安全培訓機構按要求完成職工防突知識的分級培訓工作。

　　8、地測科：負責突出危險煤層采掘工作麵的瓦斯地質工作，提供防突工作麵瓦斯地質圖紙，對采掘工作麵瓦斯地質情況進行預測預報，對抽采工區的防突工作進行技術業務指導。

　　9、機電科：加強主要通風機、局部通風機、抽采瓦斯泵設備的供電管理，做到供電穩定可靠，加強電氣設備管理，消滅電氣設備失爆。

　　11、各采掘單位：必須按照經批準的防突出措施進行施工，嚴格按照防突措施要求控製施工進尺，防止超采、超掘。

　　12、巷修隊：在修複突出煤層巷道時，必須製定采取防止冒頂的措施，防止修複巷道過程中漏頂誘發煤與瓦斯突出。

　　三、防突機構職責

　　防突隊是礦防突工作的專門機構，在礦防突工作領導小組領導下，負責組織實施防突管理製度，防突措施計劃、區域綜合防突措施、局部綜合防突措施，參與區域防突措施和揭煤防突設計的審查。加強防突工作的管理，指導、協調、監督各施工單位的防突工作。具體職責如下：

　　1、認真貫徹執行國家安全生產方針、政策、法律、法規、標準和《防治煤與瓦斯突出規定》;負責防突技術業務綜合管理及防突日常工作。

　　2、執行防突管理規章製度，管理防突員按照防突管理規章製度搞好防突工作。

　　3、實施防突措施計劃、區域綜合防突措施及局部綜合防突措施，參與審查區域防突措施、局部綜合防突措施及揭煤措施。對不符合有關防突規定的，提出整改意見。

　　4、加強防突技術業務管理工作，及時指導解決防突技術業務工作存在的問題。

　　5、參加突出02manbetx.com 的調查、分析和處理，參與製定防範的安全技術措施。

　　二0一一年七月二十四日

　　抄報：久益集團公司

　　抄送：總經理、副總經理、礦長、總工程師、

　　存檔一份

　　水城縣阿戛大樹腳煤礦

　　2011年8月18日
