基於礦用分布式光纖測溫係統技術的 煤礦電纜火災在線監測係統

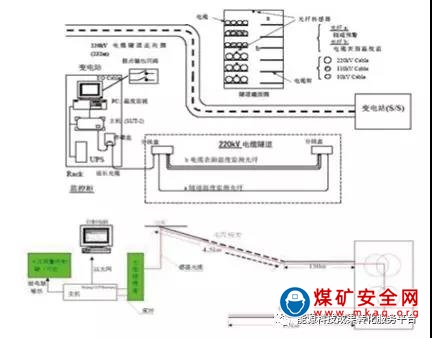

係統介紹
光纖分布式溫度監測係統是一種新興的線型火災探測手段，其監測效果已被廣大市場用戶認可；係統是通過實監測電纜周圍環境熱量的變化，從而在02manbetx.com 發生的初期就可以準確判斷電纜是否有異常，做到防患於未然。該係統探測原理為測量光纖內部喇曼( Raman)散射來探測整條光纜沿線的溫度變化。其安裝簡使，性能卓越；整根感溫光纜不僅是信號傳輸，又是敏感元件，感溫探測覆蓋範圍長達幾公裏，其測量精度高，穩定性好，抗幹擾能力強，並能準確的定位02manbetx.com 地點，方便用戶及時做出正確的防範措施。
光纖分布式溫度探測係統提供連續的動態監測信號，測量到的溫度數據是不間斷、連續分布的，可以即時顯示被監測物體沿線的溫度變化。實現了電力係統運行電纜溫度的實時在線監測，通過對電纜實時數據的03manbetx 和預測，將故障、02manbetx.com 消除在萌芽狀態，真正地作到防患於未然。同時，這些實時數據和03manbetx 預測結果也為電纜狀態檢修，提高檢修效率，降低檢修成本和管理成本起到關鍵的作用。
二 技術指標 1.儀器技術指標
| 序號 | 項目 | 參數值 | 單位 | 備注 |
| 1 | 測溫距離 | 10 | km | |
| 2 | 測溫範圍 | -20～130 | ℃ | |
| 3 | 溫度分辨率 | 1 | ℃ | |
| 4 | 測溫精度 | ±1 | ℃ | |
| 5 | 測溫采集時間 | <5 | s | 單通道/km/10000次 |
| 6 | 空間分辨率 | 0.1 | m | |
| 7 | 定位精度 | ±1 | m | |
| 8 | 通道數 | 1～8 | -- | 可擴展 |
| 9 | 係統軟件 | WINDOWS操作係統 | -- | |
| 10 | 外部接口 | 以太網 | -- | |
| 11 | 係統工作溫度 | -20～+45 | ℃ | |
| 12 | 電源輸入 | 220/380 | AC |
2.光纜技術指標
| 名稱 | 規格 | 單位 | 備注 |
| 結構 | 礦用鎧裝、阻燃，中心束管式 | ||
| 光纖類型 | 62.5/125 | um | 多模 |
| 折射率類型 | 漸變折射率 | ||
| 衰減係數 | <0.5 | db/km | 1550nm |
| 光纜外徑 | >5 | mm | |
| 彎曲半徑 | 20D | mm | |
| 抗壓強度 | 短期3000長期1500 | N | |
| 抗拉強度 | 短期2000長期1200 | N |
三 技術特點 1.實時在線溫度監測，實現遠程監控；
2.響應快，定位準確，實現聲光報警、手機短信報警；
3.監測對象最多可分128個區域，每個區域獨立報警；
4.軟件界麵直觀，操作簡便；
5.實現無人值守，節約維護成本，降低停電、火災02manbetx.com ，減少經濟損失；
6.係統采用TCP/IP現行網絡技術，具有標準數據接口，可實現信息共享及遠程管理；
7.強大的自主軟、硬件研發能力，充分滿足用戶特殊的係統功能要求和組網要求；
8.采用模塊化的主機結構，簡便了設備維護，係統升級十分簡單；
9.擁有具有豐富現場經驗的高素質施工隊伍。在電纜中間頭和終頭處光纜的連接及引出上，有豐富經驗的專業技術人員進行指導。
