限電安全生產措施

根據《晉中市2010年一季度 計劃用電工作方案》的要求，結合我公司實際情況， 計劃在不影響生產的前提下，對全公司進行有序限電；為保證限電期間停送電工作 安全、有序的進行，特製定以下 措施。

一、組織 措施：

我公司限電期間的停送電工作除以上人員、公司調度員外，其他人員無權指揮、聯係。

二、限電時間：2010年1月15日—3月31日

三、限電 措施：

晉中市有序用電方案規定我公司負荷如下：

最大負荷（萬KW）	錯、避峰負荷				保電 負荷	保安 負荷
	Ⅰ級	Ⅱ級	Ⅲ級	Ⅳ級
	10%以內100-110	10%-15%93-100	15%-20% 88-93	20%以上 ＜88
0.95	0.80	0.66	0.63	0.58	0.8	0.55

而我公司實際用電量最大將達到11000KW，保安負荷為6000KW；若晉中電業局通知我公司按規定要求限電，在不影響井下生產的前提下，為保證公司井下生產用電的合理，主要采取“錯峰“的辦法，調整全礦各部門（隊組）檢修時間。具體 措施如下：

一水平東采區和二水平各隊組檢修時間定為12：00—18：00；一水平西采區各隊組檢修時間6：00—12：00，其它班正常生產；井下東、西膠帶隨生產隊組的檢修時間進行檢修；主排水泵開機時間調整在7：00—16：00、23：00—5：00兩個時間段，和生產隊組交接班期間，在用電高峰時段到來前必須將水倉排空，汙水站根據主排水泵的排水時間進行水處理；主斜井皮帶機檢修時間定為16：00—22：00，開機時間調整在7：00—16：00和23：00—5：00兩個時間段，要充分利用井底煤倉，避開高峰段（17：00—22：00）運行；選煤廠根據主斜井皮帶機運行時間進行生產，其餘時間進行檢修。

副斜井絞車要隨生產隊組的避峰相應避峰運行；井下掘進隊組交接班時間前後各1小時，隻開一台壓風機，根據井下風量需求，由調度通知逐台開啟；生產係統、機房、車間在保證 安全運轉的情況下嚴禁白天開照明燈；辦公室及生活照明，要求白天不開燈及隨手關燈。

各隊組要在生產過程中保證設備無空運行現象，確保設備帶負荷運轉，提高電能利用率。

若礦井負荷超過規定要求，隻減少井上負荷達不到限電要求時，需要對井下減少負荷，由公司調度通知先停開拓隊組的動力，再停掘進隊組的動力，然後停采煤隊組。各隊組接到限電通知後要積極配合，確保限電的順利進行。

其它未盡事項嚴格按照《山西平舒煤業有限公司高壓供電係統應急 預案》執行。

《緊急拉閘順序表》和《井下負荷表》附後。

機電動力工區

2010-1-15

山西平舒煤業有限公司高壓供電係統

應 急 預 案

（一）、35KV變電站

運行方式：正常情況下，35KV雙回電源線一回運行，另一回熱備用（進線開關斷開狀態）。兩台35KV所變供站內直流係統充電及照明，兩台所變一台運行，另一台熱備用。35KV母線分段開關合閘狀態，Ⅰ、Ⅱ段母線帶電運行。兩台主變運行，10KV母線分段開關分閘狀態，Ⅰ、Ⅱ段母線帶電運行。

1、當35KV運行線路突然停電時，立即觀察儀表指示及站內開關保護動作情況，如果屬於公司內部故障時，先將故障線路設備切除，斷開送井下10KV開關，聯係晉中電調取得同意後將原35KV運行進線開關斷開，操作備用進線開關合閘送電（或按晉中電調指令操作）。通知風機房啟動風機並彙報公司總調度，聯係晉中電調恢複35KV停電線路送電。

2、當35KV大係統故障兩回35KV線路全部停電，造成全公司大停電時不需任何聯係，切斷送井下10KV開關，彙報公司調度,聯係晉中電調問清情況,做好35KV線路來電後的準備工作。

3、當公司內部故障造成10KV係統停電時，觀察儀表指示保護動作情況，快速將故障線路或設備切除，恢複10KV係統送電並通知風機房啟動風機，彙報公司調度，觀察儀表指示，5分鍾後風機未能啟動，切斷送井下10KV開關，彙報公司調度，等待往井下送電命令。

（二）、風井配電室

風井配電室電源來自35KV變電站807和808高壓開關櫃，配電室雙回供電，兩回同時運行，聯絡開關斷開。

1、正常運行

Ⅰ段105櫃送風機配電室1＃進線電源帶風機運行。

Ⅰ段107櫃送瓦斯泵配電室1＃進線101櫃，為瓦斯泵備用電源。

Ⅱ段106櫃送風機配電室2＃進線電源帶風機備用。

Ⅱ段108櫃送瓦斯泵配電室2＃進線109櫃為瓦斯泵運行電源。

2、因工作需要倒風機時先將瓦斯泵配電室電源櫃101開關合上，觀察電壓電流指示正常後，斷開瓦斯泵配電室2＃電源109開關。

3、風井配電室操作完畢後通知風機房值班人員進行倒機操作。

（三）、主扇風機房

運行方式：風機房雙回10KV電源線路帶電分別供風機房10KV配電室Ⅰ、Ⅱ段母線，母線分段開關斷開為分列運行狀態。兩台進線所變均帶電運行，主扇為一台運行，另一台備用。

1、當運行風機的10KV電源線路突然停電或機房內部設備故障停機時，不需任何聯係，首先切除故障點，快速觀察備用風機的10KV母線段三相電壓指示正常時，關閉原運行風機的蝶閥，開啟備用風機的蝶閥，啟動備用風機，彙報公司調度。

2、當10KV供電係統壓降造成運行風機停機時，不需任何聯係，快速觀察10KV三相電壓指示正常時，將原運行風機的控製開關打在“預分”位置，重新合閘啟動風機，風機運行正常後彙報公司調度。

3、10KV兩回電源線路突然停電（觀察10KV兩段母線電壓無指示）造成風機停機時，立即彙報公司調度，聯係降壓站要求送電，同時不間斷觀察儀表指示，隻要來電不需任何聯係，立即啟動原備用風機（開機前將控製開關手柄打在“預分”位置），正常後彙報公司調度。

（四）、主井場地10KV配電室

主井場地10KV電源線路由降壓站供給，一回帶負荷運行，另一回帶電熱備用。10KV母線分段開關為合閘狀態，Ⅰ、Ⅱ段母線帶電運行。當運行電源線路或配電室內部故障造成電源線路停電時不需任何聯係，通過觀察高壓櫃儀表指示或分路開關動作情況，快速判明故障點並切除後彙報公司調度，聯係降壓站，問清備用線路有電時，斷開原進線開關，操作備用進線開關合閘送電。

（五）、中央配電室

中央配電室電源來自35KV降壓站803和804高壓開關櫃。配電室采用雙回路供電，兩回路運行，聯絡開關斷開。

1、因工作需要正常停送電，要事先與有關部門取得聯係，得到同意後方可進行。停送電工作人員要堅持“誰停電，誰送電”和“停電掛牌，閉鎖開關”的原則。

2、當中央配電室分路高開發生停電 02manbetx.com 時，值班維護工應立即觀察高開液晶屏，查清停電原因彙報調度，由機電動力工區值班長負責指揮送電工作。如停電是由於短路、漏電故障引起的，一定要找到故障點並處理後方可命令恢複供電。

3、當35KV降壓站803或804開關跳閘引起全礦井停電時，值班維護工要立即彙報調度，機電動力工區值班長要詢問35KV降壓站停電原因，可以命令合803或804開關強行給中配送電一次。當中配總開關1＃（或13＃）有電時，維護工要將1＃（或13＃）總開關和7＃聯絡開關合閘送電，然後觀察各分路高壓開關液晶顯示屏，查清停電原因並彙報值班長，值班長要根據情況指揮各分路高開送電。當803高壓開關櫃（或804高壓開關櫃）不能強行送電時，說明1＃（或2＃）入井電纜或1＃（或13＃）高開有故障，可啟用備用線路供電。

4、當主扇風機停止運行超過5分鍾時，主扇司機要立即彙報公司調度，機電動力工區值班長應請示公司值班長，立即切斷供井下的所有電源。當主扇恢複運行後，是否向井下供電由公司值班長或總 工程師依據井下瓦斯情況來決定。

（六）、各降配電室、風機房當班人員必須做好詳細記錄，包括各種故障及停、送電情況，停、開風機的時間和各級、各崗位的聯係人、指令人姓名。

山西平舒煤業有限公司

二Ｏ一Ｏ年一月十五日

主扇無 計劃停風應急 預案

一、目的

為保證我公司主扇發生無 計劃停風後能采取正確的措施，確保礦井的 安全生產，根據《 煤礦 安全 01manbetx 》及集團公司“一通三防” 管理規定的有關要求，特製定本應急 預案。

二、適用範圍

凡是事先未經批準，隨意停止主扇供電或由於高低壓供電係統突然停電、主扇本身電器 02manbetx.com 以及機械故障而引起的停電停風，不論時間長短都屬於無計劃停風，按本 預案進行處理。

三、職責

1、總 工程師直接指揮主扇無計劃停風後的撤人、斷電，恢複通風送電工作。

2、各分管副總經理在主扇發生無計劃停風後負責各自業務範圍內的工作，配合總 工程師的指揮。

3、各業務副總在總 工程師的指揮下負責各自範圍內的技術工作。

4、安全、通風、機電、生產地質技術部部長負責全麵落實各自業務範圍內的具體工作。

5、應急指揮中心負責全麵統一協調、落實領導安排的各項工作的進展情況，並有詳細記錄。

6、分管調度的助理負責全麵掌握調度的各種台帳記錄情況，並落實各級領導部門安排工作的執行情況。

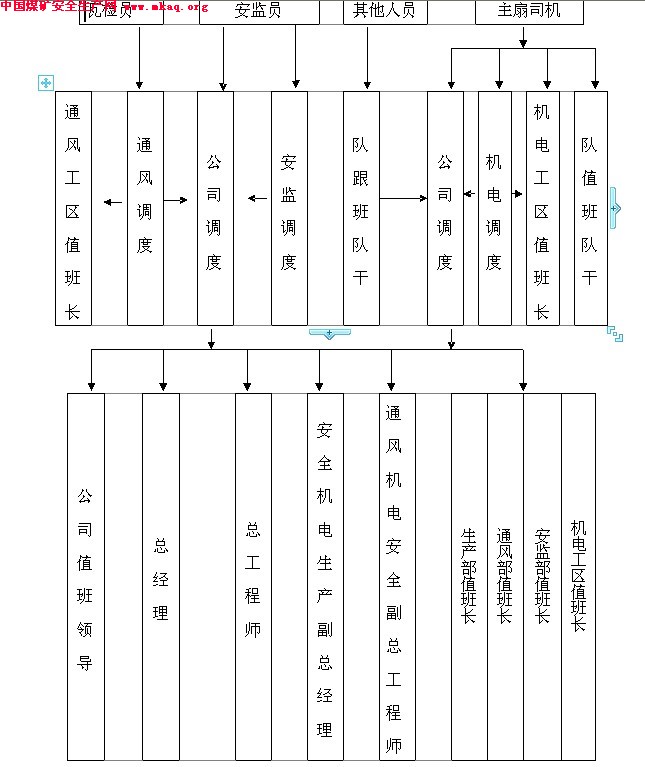

四、主扇無計劃停風彙報程序

五、主扇無計劃停風後的應急處理
1、主扇發生停風後，主扇司機應查明原因並及時向應急指揮中心彙報。
2、應急指揮中心接到彙報後，立即向公司值班領導和總工程師彙報，並通知各分管副總經理及副總和生產地質技術部部長到應急指揮中心指揮。上述領導必須在10分鍾內到達應急指揮中心。
3、總工程師根據主扇停風的原因及主扇停風後各采掘麵瓦斯湧出情況及停風時間決定井下停電、撤人範圍，通風調度負責落實停電、撤人的情況，並向應急指揮中心彙報。
4、當主扇停風時間超過10分鍾時，由總工程師發出命令後，公司總調度室負責通知井下作業人員撤離至進風大巷。
5、井下通風隊隊幹、班長、瓦斯檢查員，生產隊組的跟班隊幹、班長發現作業地點停風10分鍾後，立即通知作業現場人員撤離至進風大巷，安監人員負責現場監督並落實人員撤離情況。
6、井下各隊零散作業人員，由各隊組的跟班隊幹負責通知；未能通知的零散作業人員，感覺無風時，就近撤到采區軌道巷，電話向總調度室彙報撤離情況。
7、撤離前，通風隊瓦斯檢查員負責鎖好風機開關，在各掘進麵、開拓麵盲峒口釘設全斷麵柵欄，揭示警標，生產隊組負責切斷作業地點的動力電源，掛停電警戒牌。
8、撤出人員就近采區軌道巷道中有電話的地方待命，安監人員、隊組負責人、瓦斯檢查員立即向公司總調彙報撤人情況。
9、當主扇停風時間超過30分鍾時，通風工區各地點瓦斯檢查工負責在進入各地點工作麵入口釘設全斷麵柵欄，同時並擱人負責檢查柵欄處瓦斯濃度，當有一處瓦斯濃度達到0.5%時，立即彙報通風調度，由通風調度彙報公司調度，再由公司調度彙報應急指揮中心有關領導，並安排井下所有人員撤離至主斜井井底車場待命。
10、通風隊負責在東、西采區軌道巷及皮帶巷口擱人檢查瓦斯，當有一處瓦斯濃度達到0.5%時，立即彙報通風調度，由通風調度彙報公司調度，再由公司調度彙報應急指揮中心有關領導，總工程師命令井下作業人員撤離，調度通知降壓站切斷井下高壓電源，井下人員開始乘猴車上井。
11、主斜井井底車場瓦斯濃度達到1%時，立即停止猴車運行，切斷井口電源，人員步行上井；調度下令切斷井下除井底車場電話外的電話，切斷井上通往井下的其它線路（如人員定位係統、監測係統）。隊組負責清點人數並彙報調度，通風工區跟班隊幹及安監人員最後上井，在主副斜井口釘柵欄，通風隊、安監部負責安排專人看守，並1小時檢查一次瓦斯。
12、機電動力工區崗位人員根據應急指揮中心的安排，嚴格按要求進行停送電操作。
六、應急解除
1、當故障排除後主扇可以恢複通風時，主扇司機向應急指揮中心彙報，由總工程師下達主扇恢複正常通風的指令。主扇恢複正常通風後，主扇司機要及時向公司調度及領導彙報。
2、主扇恢複正常運行，風機出風口瓦斯濃度降到0.75%以下，方可安排人員下井；井底瓦斯濃度降到1%以下，方可送猴車電源；配電室瓦斯濃度降到0.5%以下，方可井下送電。正常通風10分鍾後，由瓦檢員檢查停風區域10米範圍內的瓦斯濃度並向應急指揮中心彙報，當各點瓦斯濃度符合規定，由總工程師下令恢複各地點風機專供。
3、通風工區區幹、隊幹現場指揮按規定程序排瓦斯，一翼所有地點排完瓦斯，經區幹同意，彙報調度後，方可送該翼動力電源。
4、井下排完瓦斯後，其他人員方可接調度指示下井，恢複生產。

緊急拉閘順序表
限 電 序 位
序號 用電地點 設備參數
1 二級泵站 50KW
2 壓風機 600KW
3 機修車間 100KW
4 副井絞車 400KW
5 舊深井水泵 160KW
6 新深井水泵 160KW
7 新風井、新豎井 500KW
8 選煤廠（主皮帶） 600KW
9 生活用電 10KW
必 保 負 荷
序號 用電地點 設備參數
1 主扇風機 2800KW
2 瓦斯泵站 1500KW
3 井下局扇 1000KW
4 冬季鍋爐 500KW
5 井下水泵 355KW
6 猴車 50KW
7 調度站 5KW
8 辦公樓 5KW

井下負荷表
地點 隊組 負荷（KW）
一水平東采區
81105工作麵 采煤一隊 2040
東軌道巷 開拓一隊 363
東膠帶巷 機電隊 710
3113
一水平西采區
81203工作麵 采煤二隊 2720
81205進風、尾巷 掘進三隊 910
81207補進風巷 掘進二隊 437
西膠帶巷 機電隊 320
4387
二 水 平
15101、15201進風巷 掘進一隊 720
15101回風、尾巷 掘進二隊 900
上倉巷 581隊 280
下倉巷 開拓二隊 170
高抽巷 開拓二隊 400
軌道巷 58隊 170
二水平 機電隊 320
液壓絞車 機電隊 220
3180
其 它
主斜井 機電隊 710
主排水泵 機電隊 355
1065
合計：11745KW
