環保給料機斷鏈保護係統研究

　　一、研究內容

　　給料機正常運行時，電機通過傳動鏈條帶動給料機轉子軸承轉動;一旦傳動鏈條斷開，轉子軸承停止轉動。因此，通過在給料機軸端加裝的脈衝測量裝置可以判斷出轉子軸承是否轉動。

　　當運行正常時，處理器輸出為低電平，此時不發報警信號;若處理器接收不到均勻間隔的脈衝信號(若此時電機處於運行狀態，說明石灰石給料機傳動鏈條斷開)，脈衝周期大於整定時間，處理器將發出報警信號。

　　通過在石灰石給料機軸承端部加裝轉速傳感器(KCSR)，當軸承轉動時，轉速傳感器輸出一係列均勻間隔的脈衝信號，信號處理器(KCSP)對脈衝信號周期進行判別，當脈衝周期大於整定時間，處理器將發出斷鏈報警信號。

　　圖1 原理方框圖

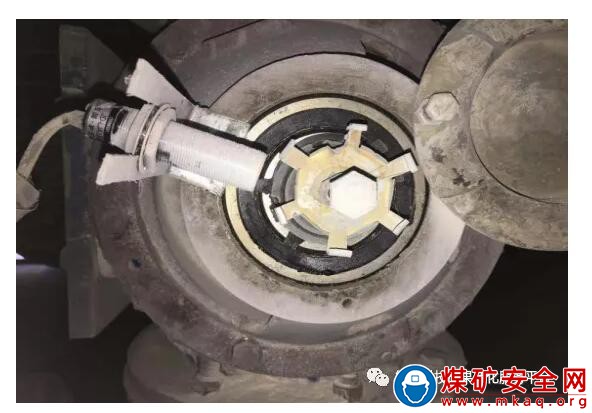

　　圖2 現場安裝圖示

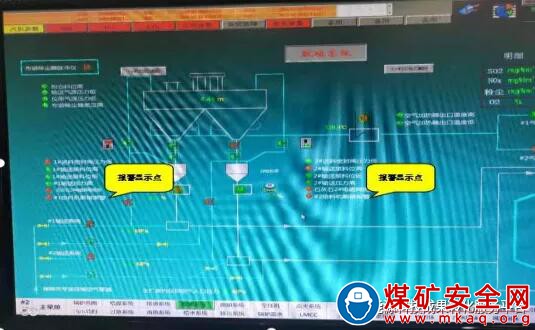

　　圖3 DCS顯示效果圖

　　二、應用效果

　　1.保證了運行人員能及時發現斷鏈，為及時調整和故障處理爭取了時間。

　　2.減少了故障判斷的時間，通過及時采取措施可有效避免鍋爐煙氣二氧化硫超標。

　　3.該項目綜合經濟效益3萬元。
