大溪溝煤礦瓦斯綜合治理方案措施
目錄
前 言 3
一、瓦斯治理原因 3
二、指導思想 3
三、瓦斯治理基本目標 4
四、瓦斯治理基本原則 4
五、瓦斯治理目標 5
六、瓦斯治理範圍及治理重點 5
七、瓦斯治理主要依據 6
第一章 礦區概述 7
第一節 概述 7
一、企業發展概況 7
二、礦井進三年安全情況概述 7
三、交通位置 8
四、礦區範圍 8
第二節 開采技術條件 8
一、水文地質情況概況 8
二、可采煤層及儲量 8
三、煤層三性鑒定情況 17
第二章 礦井開拓開采現狀 18
第一節 礦井開拓開采概況 18
一、開拓開采布置 18
二、采煤方法 18
三、采煤工藝 19
第二節 主要生產係統概況 19
一、礦井通風 19
二、運輸係統 19
三、排水係統 20
四、供電係統 20
五、防塵係統 21
六、通訊係統 22
七、監測監控係統 22
八、瓦斯抽放係統 23
第三節 礦井“一通三防”存在的主要問題 24
一、通風係統現狀及存在的主要問題 24
二、防塵供水係統現狀及存在的主要問題 24
三、防滅火係統現狀及存在的主要問題 24
四、瓦斯抽放係統現狀及存在的主要問題 25
第四節 其它相關係統存在的主要問題 25
一、固定通訊 25
二、壓風係統 26
三、供電係統 26
第三章 瓦斯治理的必要性和可行性 27
第一節 瓦斯治理的必要性 27
第二節 瓦斯治理可行性 27
第三節 瓦斯治理的主要內容 28
第四章 瓦斯治理方案 29
第一節 通風係統治理方案 29
一、采掘部署合理 29
二、 通風可靠 30
三、通風設施及降低風阻、防止漏風的措施31
第二節 防塵供水係統治理方案 32
第三節 防滅火係統治理方案 33
第四節 瓦斯抽放治理方案 34
一、瓦斯抽采目的 34
二、抽采瓦斯方法 35
三、排放瓦斯措施 49
第六節 其它相關係統治理方案 51
一、通訊係統主要治理方案 51
二、壓風係統治理主要方案 52
三、供電係統治理方案 52
四、防塵(消防)係統主要治理方案 53
五、監測監控係統主要治理方案 53
第五章 瓦斯治理保障措施 55

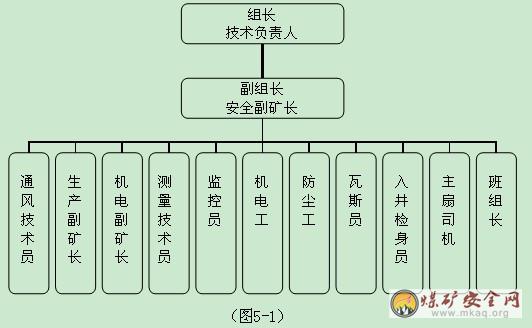

第一節 建立瓦斯防治管理機構 55
第二節 機構成員瓦斯治理責任製 56
一、法人瓦斯治理責任製 56
二、礦長瓦斯治理責任製 57
三、技術負責人瓦斯治理責任製 58
四、安全副礦長瓦斯治理責任製 59
五、生產副礦長瓦斯治理責任製 60
六、機電副礦長瓦斯治理責任製 60
七、通風技術員瓦斯治理責任製 61
八、測量技術員瓦斯治理責任製 62
九、監控員瓦斯治理責任製 62
十、防塵工瓦斯治理責任製 63
十一、瓦斯檢查員瓦斯治理責任製 63
十二、主扇司機瓦斯治理責任製 63
十三、入井檢身員瓦斯治理責任製 64
十四、機電工瓦斯治理責任製 64
十五、班組長瓦斯治理責任製 64
第三節 建立通風管理機構 65
一、通風管理機構人員設置 65
二、通風組安全生產責任 65
第四節 建立監測監控管理機構 66
一、監測監控管理機構人員設置 66
二、監測監控管理機構安全生產責任 67
第五節 建立地質測量管理機構 67
一、地質測量管理機構人員設置 67
一、地質測量管理機構安全生產責任 68
第六節 建立瓦斯抽采管理機構 69
一、瓦斯抽采管理機構人員設置 69
二、瓦斯抽采管理機構安全生產責任 69
第七節 加強監督檢查 70
一、設立專職安全管理機構 70
第八節 建立安全隱患處理應急救援機製 71
第九節 加強日常管理，注重隱患跟蹤，全力消除隱患 71
第六章 預期效果 72
前 言
一、瓦斯治理原因
為貫徹落實全國安全生產電視電話會議精神，深入開展煤礦安全生產治理行動，推進煤礦瓦斯綜合防治工作體係建設，進一步深化我礦瓦斯治理，防治瓦斯02manbetx.com 的發生，確保煤礦安全生產，根據雲南煤礦安全監察局、雲南省煤炭工業局《關於印發雲南省高瓦斯、煤與瓦斯突出礦井安全技術管理規定(試行)的通知》(雲煤安發【2008】201號)等文件要求，結合我礦的實際情況，特製定本方案。
二、指導思想
嚴格遵循國家產業政策和有關《規範》、《規定》、《01manbetx 》、《標準》;牢固樹立“以人為本”、“安全發展”理念，嚴格貫徹“安全第一、預防為主、綜合治理”的安全生產方針和“先抽後采、監測監控、以風定產”的瓦斯治理工作方針，切實建立健全“通風可靠、抽采達標、監控有效、管理到位”的瓦斯綜合治理工作體係，緊緊抓住礦井通風係統、抽采抽放、監測監控、現場管理四個關鍵環節，根據本礦井的安全生產條件及危害因素03manbetx ,采取行之有效的針對措施，堅持標本兼治、重在治本，進一步完善瓦斯治理結構，落實瓦斯防治管理製度，提高裝備水平和提高礦井防治瓦斯災害能力，建立健全穩定可靠的礦井通風係統，科學合理的瓦斯抽采體係，有效管用的監測監控網絡和嚴格規範的現場管理製度。
三、瓦斯治理基本目標
進一步加強一通三防管理，找出礦井通風係統和瓦斯治理工作中存在的主要問題和隱患、製定確實可行的整改措施，建立健全一通三防管理製度，提高安全管理水平，使礦井通風係統合理，穩定、可靠，瓦斯治理工作到位。力求達到生產布局優化、開拓開采正規、係統合理可靠、監測監控有效、現場管理到位，為實現到2012年安全生產狀況明顯好轉的目標奠定堅實基礎。
四、瓦斯治理基本原則
(一) 嚴格貫徹落實“安全第一、預防為主、綜合治理”的安全生產工作方針，堅持標本兼治，重在治本的原則。
(二) 合理生產布局，確保抽、掘、采關係平衡。
(三) 瓦斯治理能力大於生產能力。
(四) 建立完善可靠的通風係統(通風可靠)確保係統合理、設施完好、風量充足、風流穩定。
(五) 加大瓦斯抽采力度(抽采達標)，實現“多措並舉、應抽盡抽、抽采平衡、效果達標”的要求。
(六) 建立有效的安全監測監控係統(監控有效)，確保裝備齊全、數據準確、斷電可靠、處置迅速。
(七) 嚴格管理(管理到位)，完善製度、落實責任、認真執行、嚴格監督。
(八) 排除隱患，將02manbetx.com 消滅在萌芽狀態之中，杜絕02manbetx.com 的發生。
五、瓦斯治理目標
(一) 防範一般瓦斯02manbetx.com 、杜絕較大瓦斯事故與重大瓦斯事故;
防範采、掘工作麵瓦斯超限;
(二) 建立完善的瓦斯防治係統，最大限度地消除瓦斯危害;
(三) 建立完善的瓦斯監測監控係統，確保監控有效。
六、瓦斯治理範圍及治理重點
我礦生產能力為4萬噸/年。生產過程中必須處理掘進和采煤之間的關係，特別是做好通風係統管理工作，不同施工階段必須編製相應的通風技術措施，嚴防出現通風事故。
瓦斯治理是一個係統工程，根據我礦生產現狀及各係統實際情況03manbetx ，治理方案應以通風係統改造為重點，進一步完善安全監測監控、瓦斯抽放等安全係統為目標，配合各項保障措施來達到瓦斯治理的基本要求。
七、瓦斯治理主要依據
(一)政策法規
2、煤礦井工開采通風技術條件(AQ1028-2006);
3、礦井瓦斯湧出量預測方法(AQ1018-2006);
4、煤礦井下粉塵綜合防治技術規範(AQ1020-2006);
5、煤礦瓦斯抽采標準(AQ1027-2006)及瓦斯抽采指標((AQ1026-2006));
6、雲南省煤礦安全監察局、雲南省煤炭工業局《關於印發雲南省高瓦斯、煤與瓦斯突出礦井安全技術管理規定(試行)的通知(雲煤安發【2008】201號;
7、雲南煤礦安全監察局、雲南省煤炭工業局《關於印發雲南省小煤礦安全生產技術管理規定(暫行)的通知》(雲煤安發【2008】160號);
8、國務院安委會辦公室《關於加強煤礦瓦斯治理工作體係示範工程建設的通知(安委辦【2009】2號;
9、雲南省人民政府《關於加強瓦斯治理的實施意見》(雲政發【2008】230號);
(二)主要技術資料
1、大溪溝煤礦改擴建初步設計。
2、大溪溝煤礦改擴建初步設計安全專篇說明書。
3、大溪溝煤礦資源儲量核實報告。
4、大溪溝煤礦資源開發利用方案說明書。
5、大溪溝煤礦采掘工程平麵圖、通風係統圖。
6、煤礦“三個鑒定報告”(礦井瓦斯等級鑒定、煤塵爆炸性鑒定、煤層自然傾向性鑒定)。
第一章 礦區概述
第一節 概述
一、企業發展概況
大溪溝煤礦始建於1988年9月，礦井前身為獨木6號井，原屬集體煤礦，設計生產能力6萬噸/年。開采水平達1860米。現C8、C9已采空。1998改製為私營煤礦，2010年補建人行井一個，設計生產能力為6萬噸/年。
二、礦井進三年安全情況概述
礦井2009年至今安全生產情況良好，未發生過安全生產事故。2009至今重大事故0起、死亡事故0起、重傷事故0起，輕傷事故0起。
三、交通位置
大溪溝煤礦位於曲靖市麒麟區東南138°方向。距曲靖主城區約82Km，距東山鎮25Km，距石恩公路8Km交通十分便利。
地理坐標：東經104°，北緯 25°。
四、礦區範圍
礦區範圍為一不規則多邊形，由6個拐點坐標圈定，礦區走向長寬880m，傾斜長900m，井田麵積約0.5459Km2，開采深度+2029m至+1920m，其拐點坐標見表見表1-1。

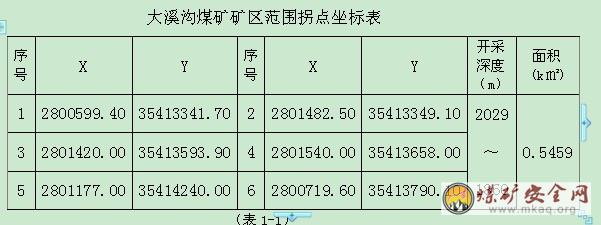

大溪溝煤礦礦區範圍拐點坐標表
第二節 開采技術條件
一、水文地質情況概況
礦區位於恩洪煤礦區Ⅺ井田範圍內，外圍附近最高山頂海拔2206.00米，最低點位於礦區西南部的馬場河，海拔1993.75米，相對高差212.25米。山脈走向與主體構造線基本一致，礦區總體東北部高，西南部低，屬低中山地貌。礦區內溝穀發育，有利於地表水及地下水的排泄。
本區屬北亞熱帶高原氣候，最高氣溫34.9℃，最低氣溫-6℃，平均日照時間占全年日照時間的37%左右，每年5-9月份為雨季，年平均降雨量1169mm。
二、礦區水文地質條件
大溪溝煤礦礦權範圍內屬低中山地貌，地形為北高南低，最高海拔標高2120.00米，最低海拔標高2021.83米，相對高差98.17米。區內溝穀發育，有利於地表水及地下水的排泄。
(一)地表水體
礦區內地表水係不發育，僅在礦區南緣發育一條近東西走向衝溝，屬季節性水溝，枯水季節斷流，雨季最大洪水流量139.84升/秒，地表水均流入礦區西南端的獨木水庫中，獨木水庫現僅保持死庫容。
豐水季節礦區南端的衝溝有一定水流量，當巷道經過大麵積回采區時，地表水體可能沿冒落裂隙帶滲入礦井，產生漏水現象，生產時應加強防範措施。
(二)含、隔水層的劃分
根據《恩洪礦區Ⅺ井田精查報告》中成果資料及對礦區含、隔水層的劃分情況，將核實區內地層含、隔水層的特征由下至上簡述如下：
1、二疊係上統峨嵋山玄武岩組(P2β)極弱裂隙含水帶
核實區內地表未出露，岩性為玄武岩、凝灰岩，岩石堅硬，節理裂隙發育，鑽孔岩心中節理裂隙充填較好，含水裂隙較少。根據鑽孔抽水試驗結果，單位湧水量分別為0.00083和0.00212升/秒·米，滲透係數分別為0.0018和0.0124米/日，靜水位標高分別為2030.05和2012.89米，平均為2021.47米，平均水壓高為99.93米。玄武岩與煤係地層之間有鋁土岩相隔，故對礦坑充水無顯著影響。但當鋁土岩厚度小於1.60米，玄武岩水頭壓力為100米時，則對開采24煤層的礦坑底板有一定影響。
2、二疊係上統宣威組鋁土岩隔水帶
鋁土岩致密無裂隙，隔水性極好。其隔水性與鋁土岩的厚度有密切關係，厚度大則隔水性好，反之則差，礦區範圍內鋁土岩厚度為1.60—2.05米，具較好的隔水效果。、
3、二疊係上統宣威組下部(鋁土岩頂至C16煤層底)砂、礫岩弱裂隙含水帶。
地表水出露，據鑽孔資料統計結果，地層平均厚73米，其中含水岩層平均厚45.30米，岩性以砂、礫岩為主，含煤12—22層。據鑽孔抽水試驗結果，單位湧水量僅0.0001675升/秒·米，滲透係數為0.00081米/日，水位標高1974.93—2018.45米，平均1993.38米。從抽水結果表明，該帶含水弱，此含水帶是礦坑充水的主要來源之一。
4、二疊係上統宣威組C16煤層及其頂底板粘土岩層隔水帶
C16煤層及其頂底板粘土岩層位穩定，厚度大，隔水性極為良好。由於C16—C14煤層間岩性和間距變化較大，富水性變化也很大，致使此隔水層的局部地段上延至C14煤層，厚度變化在5.10—31.33米之間，一般厚10米左右，平均14.05米。
5、二疊係上統宣威組(C16煤層頂至C2煤層底)砂岩、粉砂岩裂隙含水帶
此帶地層總厚平均138米，其中含水層厚91米，岩性以薄至中厚層狀砂岩、粉砂岩為主，含煤19—39層。砂岩裂隙較發育，地表裂隙率1.41%，泉水出露較多，且多沿煤層頂板溢出，流量在0.0036—0.0908升/秒之間，平均僅00.0319升/秒。據鑽孔抽水試驗結果，單位湧水量為0.02445升/秒·米，滲透係數0.020米/日，水位標高2010.13—2064.79米，平均2038.40米。
此含水帶中，C3—C8煤層這一段的砂岩厚度較大，含水較強，是此含水帶的主要含水層，但嚴格的說來，在此帶中的每一個煤層及頂底板粘土岩都是一個隔水薄層，尤以C9、C11煤層及其頂底板粘土岩厚度較大，且穩定，隔水性好，是此帶中的主要隔水屋，故此含水帶是一個由若幹個含隔水薄層相間組成的結構相當複雜的含水帶。由於具工業價值的主要煤層都賦存於此帶及其下部，含水又較強，是礦坑充水的最主要來源。
6、二疊係上統宣威組C1—C2煤層及其頂底板岩層隔水帶
該帶岩性由泥質粉砂岩、粘土岩及薄層狀粉砂岩組成，平均厚5.80米，最大厚度13.41米。岩石裂隙極不發育，該帶地表未見泉點出露，泉水多沿其頂界溢出，顯示其隔水性良好。
7、三疊係下統卡以頭組及宣威組頂部含水帶
該帶地層厚100—120米，地表岩石裂隙發育，泉點出露稍多，幹季流量0.0025-0.374升/秒，平均0.0373升/秒。鑽孔抽水試驗結果：單位湧水量為0.0164—0.00389升/秒·米，滲透係數為0.0141—0.00237米/日，水位標高在2005.21—2102.55米之間，平均2054.94米。
由上述資料說明，該帶含水較強，與下覆之宣威組含水帶間雖有1—2煤層及其頂底板粘土岩隔水帶相隔離，但在開采上部煤層，尤其是C1、C3煤層時，則此含水帶可能與下伏宣威組含水帶勾通，將是礦坑充水的來源之一。
8、第四係含水帶
屬孔隙、裂隙弱含水帶。厚度0—10米，含水不均勻，泉水流量0.015—0.20升/秒，與下伏含水帶有密切的水力聯係。核實區北西角有小範圍的滑坡分布，屬此含水帶，對礦井充水有一定的影響。
(三)滑坡體的富水性
大溪溝煤礦北西角分布一個滑坡，在礦區內南北長200米，東西寬60—120米，麵積約0.05km2。滑坡深度5—10米，滑坡體內岩石較破碎，透水性好。滑坡體與下伏三疊係卡以頭組含水帶有水力聯係，枯水季節滑坡體內岩石顯示幹燥，雨季有極少量水滲出。
滑坡體特征：滑坡體在剖麵上為鐵餅狀或不規則形狀，地形為斜坡狀，屬重力滑塌型滑坡。該滑坡體位於斜坡上，滑坡體工程地質條件差，建井采煤時，應避開滑坡，以免造成不必要的損失。
(四)斷層的導水性和富水性
大溪溝煤礦礦界內發育F3、F4、F24、F26斷層，斷層破碎帶寬度一般小於5米，F3斷層局部5-10米，均屬正斷層性質，破碎帶主要成分為粉砂岩、泥岩、煤粉。多呈碎粒狀、角礫狀，泥質膠結，膠結較好，其富水性、導水性弱於兩盤正常地層，核實區內斷層無泉點出露。據鑽孔岩心觀察，破碎帶一般膠結較好，含水裂隙少見。但工程地質條件很差，易垮塌。
五、生產礦井水文地質特征
核實區生產礦井目前主要有斜井和副斜井，兩井均已貫通聯成片，主要開采C9煤層，其巷道控製麵積為46902.90米2，巷道控製最低標高為1941.60米，礦井初見水位為2008.00米，礦井湧水量45米3/晝夜，雨季113米3/晝夜，目前礦井充水因素為旱季僅僅是煤係含水層正常出水量。雨季充水還包括大氣降水。雨季為旱季的2.5倍。
六、老窯積水
礦區煤炭資源開采曆史較長，早期開采混亂，民采基本是濫采，僅在地表淺部進行，從而形成一些老窯、廢窯，采深從數十米至幾十米，大部分為斜井開采，內積存有數十至數千立方米老窯積水。有些可能與地表溪流水有一定的水力聯係。根據以往及本次調查的結果，積水量為20—500米3。因老窯突水具有突水突然，水量大，來勢猛，且含大量瓦斯、H2S、CO2等有毒氣體，對礦井威脅大，所以，礦井在開采中應特別注意防範老窯積水。
七、礦區水文地質類型
大溪溝煤礦區地形北高南低，相對高差98.17米，區內溝穀發育，地形有利於地下水、地表水的排泄。地層岩性為碎屑岩，含孔隙、裂隙水，其富水性普遍較弱，含水層主要補給源為大氣降水滲透補給，地下水逕流至溝穀排泄。構造帶的富水性、導水性決定斷層性質和破碎帶岩石成分，尤其是膠結物和膠結程度，核實區內分布四條正斷層，斷層破碎帶膠結較好，故其富水性、導水性弱於正常地層。大溪溝礦區範圍最低侵蝕基準麵為2021.83米，即該礦權開采煤層多數位於地下水位之下。根據原報告評定：水文地質條件屬簡單類型。
八、充水因素與礦坑湧水量計算
1、礦坑充水因素
(1)大氣降水是本區的主要充水因素，雨量充沛集中，降水通過風化裂隙帶一部分補給含水層，另一部分直接從地表流走。隨著大麵積開采，造成地麵變形，產生地裂縫、塌陷洞等。大氣降水將沿塌陷裂縫、裂隙直接湧入坑道。
(2)地表溪水。
(3)老窯積水。
(4)含水帶裂隙水，斷層水等均可流入和滲入坑道。

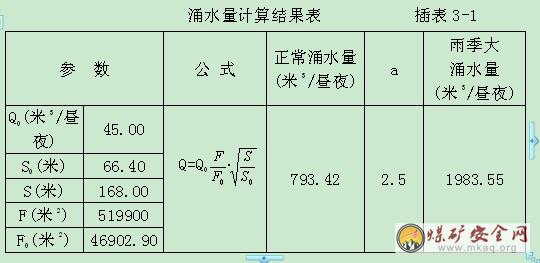

2、礦井湧水量計算
根據核實區水文地質條件及生產礦井水文地質特征，以及礦井充水因素。本次采用比擬法預測未來礦山開采1840.00米水平以上的水量。礦權範圍內主要開采C9煤層，計算範圍以C9煤層開采範圍進行圈定，麵積從儲量圖中求得。比擬分式如下：
式中，Q0：為煤礦巷道總排水量(幹季)45米3/晝夜。
S0：煤礦初見水位與巷道控製最低標高1941.60之差為66.40米。
S：核實區所有生產礦井及廢窯的靜止水位平均值與1840.00米之差168.00米。
a：雨季和枯季排水量變化係數為2.5。
F：核實區1840.00米水平以上麵積519900米2，(從儲量圖中求得)
F0：大溪溝煤礦采掘單煤層巷道控製麵積46902.90米2。
湧水量計算結果評述：
目前大溪溝煤礦C9煤層巷道開采最低標高為1941.60米，開拓麵積較大，其1840.00米水平以上水文地質條件基本查明，因此，采用比擬法預測未來礦山開采1840.00米水平以上礦山湧水量，其采用公式較合理，預測的水量可作礦山開采設計提供參考依據。
另外本次預測水量沒有包括溪溝或老窯積水，所以，礦山開采時應引起注意，加以防範。
二、可采煤層及儲量
礦井可采煤層分別為C11、C13、C16，一共3層。礦井原井田井界部分保有儲量為335萬噸，本礦開采煤層為薄及中厚煤層，扣除煤柱損失和開采損失後，礦井設計可采儲量為262萬噸。
三、煤層三性鑒定情況
(一)、瓦斯湧出量
根據2011年1月1日雲南省煤炭工業局對我礦進行的瓦斯等級鑒定結果：礦井最大相對瓦斯湧出量為143.92m3/t，最大絕對瓦斯湧出量為12.66m3/min，最大相對二氧化碳湧出量20.58m3/ t，最大絕對二氧化碳湧出量1.81m3/min，礦井鑒定結果為高瓦斯礦井。
(二)、煤層自燃傾向性
根據雲南省煤礦安全計量監測站2009年8月21日對我礦現開采煤層自燃傾向性試驗結果，該煤層自燃傾向性為III類，屬於不易自燃煤層。
(三)煤塵爆炸性
根據江西煤礦礦用安全產品檢驗中心對我礦現開采煤塵測試結果，我礦現開采煤層煤塵具有爆炸性。
第二章 礦井開拓開采現狀
第一節 礦井開拓開采概況
一、開拓開采布置
由於礦區麵積小，大溪溝煤礦設計時將整個礦區設計為1個采區，即1采區，故開拓開采係統簡單。
礦井采用斜井片盤方式開拓，現服務井筒有三個，即主斜井、人行井和回風井。
主斜井由+2029m處以216°的方位、-24°的傾角向下掘進至+1860m落平，從1860水平開拓運輸石門，由溜煤眼與貫通采區運輸巷道，擔負礦井煤炭運輸任務。
人行井由2029m處以288°的方位、-26°的傾角向下掘進至+1860m落平，在落平點與1860水平運輸石門貫通。
回風井由+2031處以291°的方位、-27°傾角向下至+1860水平落平，在落平點與采區回風巷貫通，聯絡巷中安設正向和反向風門。采煤工作麵和掘進工作麵之間安裝調節風門，平衡采煤和掘進風量。
二、采煤方法
礦井采用傾斜長壁式采煤法。
三、采煤工藝
破煤、落煤采用風鎬，人工攉煤，工作麵采用刮板運輸機運輸，支護材料為單體液壓支柱配鉸接頂梁，采用垮落法處理采空區。
第二節 主要生產係統概況
一、礦井通風
(一)通風方式：兩翼對角式
副斜井和1860運輸巷為進風巷，專用回風巷回風，為兩進一回通風係統。
(二)通風方法：機械抽出式
1、選用FBCDZ—No14型軸流式防爆通風機。功率：2×45KMW，風量：2300～1600m3/min，風壓：170—2000Pa。共選用2台，型號一致，其中1台工作，1台備用。
(三)、掘進通風采用壓入式局扇通風，局扇型號：JBT52-2，功率11KW，風量：145～225，風壓：490～2552，數量6台。
二、運輸係統
(一)運輸路線
1、煤炭運輸路線
工作麵→工作麵運輸順槽→采區運輸巷→采區煤倉→1860運輸石門→主斜井→地麵。
2、矸石、材料運輸路線
工作麵→運輸順槽→1860運輸石門→人行井→地麵。
(二)運輸設備
1、主斜井采用軌道運輸。絞車JTK—1.2機型號：JTK—1.2，功率55kw。
2、1860運輸石門采用軌道運輸。
3、采煤工作麵運輸順槽采用刮板運輸機運輸。刮板運輸機型號：SGB—280，功率：22kw，長度：50m。
4、采煤工作麵采用刮板運輸機運輸。刮板運輸機型號：SGB—280，功率：17kw，長度：70m。
5、人行井采用絞車運輸。絞車型號：YBT，功率：11.4kw。
三、排水係統
(一)1860主、副水倉
1860主、副水倉布置在主斜井底，擔負主斜井排水任務。水倉有效容量250 m3。水泵型號：D46-30×8，揚程：240m，電機功率：55kw，管路直徑：100mm，數量：4台。
(二)人行井水倉
人行井水倉布置在人行井，擔負人行井的排水任務。水泵型號：3B57，流量：揚程：100m，功率：15kw，數量：1台，管路直徑：80mm。
四、供電係統
(一)雙回路供電電源
礦井實行雙回路供電，一回路電源來自新村變電站，另一回路電源來自馬場變電站，電壓等級皆為10KV。
(二)礦井地麵供電係統
地麵供電變壓器一共兩台，型號為：S11-310、KS7-125。兩台變壓器負責地麵照明、主扇、絞車、瓦斯抽放泵、空氣壓縮機、乳化泵供電任務，電壓等級380v。地麵共有低壓配電櫃3台，型號為：YB2-180-4、JDSB-22D、YB2-225M-4。
(三)礦井井下供電係統
礦井實行低壓下井，配電房設置在主斜井井口50m處，一共有配電櫃2台，型號為：S11—250、S11—160/10，向井下供電，數量：2台。
井下局扇實行“三專”供電，采掘、排水為獨立供電係統，互不影響。井下供電等級為660v。
五、防塵係統
(一)防塵水池
防塵水池設置在地麵主斜井井口附近60m處，水池標高+2020m，水池容量：110m3。
(二)防塵管路敷設
防塵管路從人行井井、回風井、人行井分三路向井下敷設，管路型號Ф400mm，材質為有縫鋼管。礦井各主要井筒、運輸巷道、回風巷道、掘進點、采煤作業點均敷設防塵管路。材料堆放點、巷道分叉地點全部設置三通閥門，其它地點按照每50m設置一個三通閥門的規定安裝，所有三通閥門上全部配置防塵軟管，便於機動防塵。各裝載、轉載地點，皮帶運輸機機頭，刮板運輸機機頭、回風風流會和地點，采煤工作麵進回風巷全部安裝噴霧水幕，各掘進作業點防塵管路隨工作麵掘進跟接防塵管路。
(三)隔爆設施
各工作麵進回風巷、工作麵與工作麵之間的巷道內、掘進工作麵後路60～80m處全部安裝有隔爆水棚，防止災害事故擴大，防塵工作由專人負責，所有設施全部由專人掛牌管理。
六、通訊係統
礦井暗轉有獨立的通信聯絡係統，電話交換機型號為：HJD-2000/40，電話機型號為：KTH(20部)、HBZ-1A(20部)。地麵監控調度室、技術辦公室、各工種值班室、各井口、重要設備安裝地點，井下各采掘作業點、主要設備安裝地點、水倉、機電硐室、車場、裝載點全部安裝有隔爆電話。
七、監測監控係統
礦井2003年在全區率先安裝了由北京中煤安泰生產KJ78N瓦斯監控係統，監控係統持續支持運轉。礦井設有專門的監控調度室，持證值班人員4名，與局監控中心聯網運行。
監控主機雙機備份，安裝有不間斷電源，防雷設施齊全，與局安全技術中心簽訂維護管理協議。
礦井一共安裝有10台監控分站，在用甲烷傳感器20部、CO傳感器5部、液位傳感器2部、溫度傳感器7部、開停傳感器3部、負壓傳感器2部、風門傳感器3部、風速傳感器部4、煙霧傳感器3部、流量傳感器1部、高低濃度傳感器1部、模擬量傳感器1部。傳感器調校和係統管理與局技術服務中心長年簽訂維保協議，由局技術服務中心統一管理。
監控室配備不低於兩小時的備用電源，各項管理措施齊全，值班人員按照三八製值班管理，各類報表按時打印、審核。對瓦斯超限等情況及時製定相關安全技術措施處理。
八、瓦斯抽放係統
我礦瓦斯抽放係統始建於2005年，抽放泵型號：2BEA-303-0，電機功率75kw，數量兩台。抽放泵安裝在風井50m外，按規定設置“三防”裝置。
抽放管路型號Ф210mm，從風井安裝，敷設到井下各采掘作業點。主要預抽現開采煤層瓦斯和采空區瓦斯。

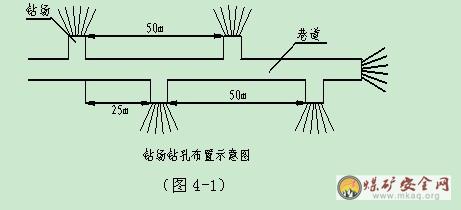

井下各掘進和采煤作業點均敷設抽放管路，掘進工作麵交替作業預抽瓦斯，巷道每掘進50m布置一個鑽場，向巷幫打眼預抽瓦斯。
礦建立專職瓦斯抽放管理機構，設立專職抽采隊伍，負責礦井瓦斯抽放工作。
第三節 礦井“一通三防”存在的主要問題
一、通風係統現狀及存在的主要問題
礦井通風方式為兩翼對角式通風，新鮮風流從主斜井、人行井進入，在1860運輸巷彙合，經工作麵各用風地點進入總回風巷，汙風從專用回風井排出井下。
主要存在的問題：
井巷壓力大，通風設施變形嚴重，通風設施維修量大;回風巷局部地段斷麵狹小，通風阻力大。
為治理礦井瓦斯，今後必須加強通風設施管理、及時維修通風設施，降低漏風率，同時加大回風巷道斷麵改擴力度，保證井巷斷麵，使之達到係統合理，設施完好、風量充足、風流穩定的目的。
二、防塵供水係統現狀及存在的主要問題
現用防塵管路直徑Ф400mm,井下多點同時防塵作業時水量供應緊張，現防塵專職人員數量兩人，不能滿足特殊狀況下的防塵作業。
礦需重新更換在用防塵管路，主管路直徑不小於Ф800mm，分管路直徑不小於Ф400mm。同時需再增設一名專職防塵人員，以適應特殊情況下的防塵要求。
三、防滅火係統現狀及存在的主要問題
礦井煤炭自燃傾向性鑒定結果為三類，屬不易自燃煤層，故在礦井內因火災上不需要做太多工作。
由於井下生產的特殊性，易燃材質過多，故需加強礦井外因火災的預防與管理工作。
由於防塵管路和消防管路共用，水量有限，井下木質支護材料又往往集中堆放，故易形成井下外因火災隱患，加之機電設備和各類纜線多而交錯複雜，更加大外因火災誘發可能。由於礦井曆年未產生過外因火災，人員思想麻痹，各類消防滅火設施設備管理混亂，產生火災時往往得不到及時有效的控製。
四、瓦斯抽放係統現狀及存在的主要問題
礦井現已安裝瓦斯抽放係統，係統保持運轉，但由於礦井瓦斯湧出量不大，抽放管路直徑小，加之抽采技術條件落後，故瓦斯抽采效果不佳，未能達到預期的瓦斯抽放效果。下一步應該更換瓦斯抽放管路，抽放管路直徑不應小於Ф250mm，且學習先進礦井瓦斯抽采經驗，提高瓦斯抽放水平。
第四節 其它相關係統存在的主要問題
一、固定通訊
(一)礦井地處低窪地帶，移動和聯通信號未覆蓋全部礦區，礦區與外部通信聯絡受限製;
(二)井下範圍廣，隨設置了多部電話，但機動性差，我專人在電話地帶值守，與井下聯係時電話通，但多部分時候無人接聽;
(三)井下職工素質相對較低，對愛護共用設施方麵欠缺積極性，電話在使用中易損壞;
(四)通信聯絡係統方麵欠缺有效地管理製度約束人的使用、維護、管理行為。
二、壓風係統
(一)空氣壓縮機無專人值班看守;
(二)未在管路最低地點設置放水裝置，空氣壓縮機運行時間長後管路中有積水，影響正常使用。
三、供電係統
(一)供電係統相關圖、牌、板管理混亂，缺乏行之有效的管理手段;
(二)供電產品發展迅速，而礦相關人才技術水平滯後;
(三)由於井巷側壓大，巷道爆幫現象嚴重，供電電纜管理難度大，設備擺放地點變形嚴重。
第三章 瓦斯治理的必要性和可行性
第一節 瓦斯治理的必要性
煤礦瓦斯事故是製約煤炭工業安全發展和可持續發展、影響地區和全省安全穩定好轉的突出問題，煤礦必須認識瓦斯治理的重要性和必要性。
我礦改擴建初步設計按高瓦斯礦井設計，礦井地質構造複雜，開拓開采不正規，各生產係統和安全係統不完善，安全資金投入不足，管理機構人員配備不足，管理製度不完善等問題，嚴重製約礦井安全生產，難以達到瓦斯治理的各項要求，為此，我礦瓦斯治理不但必要，更顯得事在必行。
第二節 瓦斯治理可行性
為切實搞好瓦斯綜合治理，煤礦要認真嚴格貫徹“安全第一、預防為主、綜合治理”的安全生產方針和“先抽後采、監測監控、以風定產”的瓦斯治理工作方針，切實建立健全“通風可靠、抽采達標、監控有效、管理到位”的瓦斯綜合治理工作體係，緊緊抓住礦井通風係統、抽采抽放、監測監控、現場管理四個關鍵環節，根據本礦井的安全生產條件及危害因素03manbetx ,采取行之有效的針對措施，堅持標本兼治、重在治本，進一步完善瓦斯治理機構，落實瓦斯防治管理製度，提高裝備水平和提高礦井防治瓦斯災害能力，建立健全穩定可靠的礦井通風係統，科學合理的瓦斯抽采體係，有效管用的監測監控網絡和嚴格規範的現場管理製度。礦井瓦斯事故是可控、可防、可治的。因此，煤礦要以更大的決心、更強的力度、更嚴的態度、更紮實的措施，鍥而不舍地打好煤礦瓦斯治理攻堅戰，瓦斯治理是可行的。
第三節 瓦斯治理的主要內容
根據我礦生產現狀和存在的主要問題，我礦瓦斯治理的主要內容為：優化生產布局，以理順完善通風係統為核心，切實搞好一通三防管理，合理組織生產，堅持采用正規采煤方法，進一步完善其它相關安全係統，加強現場監督管理，建立健全並認真落實瓦斯治理各項管理製度。
第四章 瓦斯治理方案
第一節 通風係統治理方案
一、采掘部署合理
(一)采區水平布置
礦井現開采工作麵沿煤層偽傾斜方向向北翼布置，水平為+1871m; 可采煤量3.2萬噸，;另外在+1861m處布置一個掘進工作麵，接替1871水平采煤工作麵。
(二)煤層開采順序
采區內各煤層開采順序為自上而下進行，即先采上層，後采下層。采區內先采上區段，後采下區段。C16煤層計劃在1.1年內結束，轉入C11煤層的開采。
(三)采煤方法
按照原設計要求和煤層賦存實際條件，煤礦采用傾斜長壁式(後退式)采煤方法。
(四)回采工藝
工作麵采用風鎬落煤，人工攉煤，工作麵，運輸順槽運輸設備為刮板運輸機，工作麵運輸巷采用皮帶輸送機運輸。工作麵支護采用外注液式單體液壓支柱配合鉸接頂梁支護頂板，棘輪回柱器回柱放頂。
(五)采區生產係統
1、運煤係統
工作麵→工作麵運輸順槽→采區運輸巷→采區煤倉→1860運輸石門→主斜井→地麵。
2、矸石、材料運輸路線
工作麵→運輸順槽→1860運輸石門→人行井→地麵。
3、通風係統
(1)1606工作麵通風係統
主斜井、人行井→井底車場→1860運輸巷→1860工作麵運輸巷→1860采煤工作麵→1860工作麵回風巷→回風上山→總回風巷→引風道→地麵。
二、 通風可靠
(一)礦井通風現狀
礦井為獨立的通風係統，從主斜井、人行井進風，從專用回風井回風。
(二)通風方式及通風係統
根據礦井開拓布置方式，礦井采用兩翼對角式通風方式通風。礦井主要通風線路為：主斜井、人行井→井底車場→1860運輸巷→各工作麵用風地點→回風上山→專用回風井→引風道→地麵(詳見通風係統示意圖)。
(三)通風設施
1、井下通風設施布置
(1)主要進、回風巷之間的每個聯絡巷中，必須砌築永久性風牆;需要使用的聯絡巷及風井安全出口，必須按設計安設兩道連鎖的正向風門和兩道反向風門。
(2)采空區必須及時封閉。必須隨采煤工作麵的推進，逐個封閉通至采空區的聯通巷道。工作麵開采結束後，必須在所有與采區相通的巷道中設置密閉牆，全部封閉采空區。
(3)控製風流的風門、風牆、風橋、風窗等設施必須可靠。不應在傾斜運輸巷中設置風門;如果必須設置風門，應安設自動門或設專人管理，並有防止礦車或風門碰撞人員以及礦車碰壞風門的安全措施。
2、確保風流穩定
(1)在各通風網路上，應按設計和需要安設風門、調節風窗和密閉等通風構築物，並隨生產的進度進行及時調節補充，風門間應盡可能設置閉鎖裝置。確保各用風地點的風量，風速符合《煤礦01manbetx 01manbetx 》的規定，確保風流穩定。
(2)及時清除巷道的雜物和障礙，盡量避免在主要進回風巷道內停放礦車，堆放材料及其它物品，確保風流暢通。
3、掘進通風及硐室通風
掘進工作麵、絞車硐室、避險硐室、機電硐室均為獨立通風。
三、通風設施及降低風阻、防止漏風的措施
(一)根據通風需要，安設風門、調節風門;
(二)同一井巷內安設兩道風門時，必須保證兩道門不同時開啟，以造成風流短路;
(三)勿在巷道內堆放雜物，保證巷道的有效斷麵;
(四)嚴格按設計掘進、支護巷道，以保護巷道斷麵尺寸;
(五)加強對各種通風設施和巷道的日常管理。
(六)對相鄰巷道的掘進時，盡量減少放炮震動，同時注意加強支護，防止岩體(或煤體)鬆動或破碎，以有效防止漏風;
(七)加強對各通風設施的管理，對應密閉的地點應采用構築物或永久密閉裝置密閉，以保證滿足通風及其它功能需要;
(八)加強各通風設施的日常管理，保證設施滿足設計和使用功能的需要。
第二節 防塵供水係統治理方案
一、礦井的地麵工業水池通過水泵將清水輸送到高位水池，經主斜井進入井下，向各采、掘工作麵和其他各用水點提供用水。
二、工作麵和掘進頭必須均采用濕式鑿岩(煤)，同時在井下刮板輸送機、和其他轉載點設置鴨咀噴霧器噴霧降塵。
三、回風巷、軌道運輸巷設灑水器形成噴霧水幕降塵;地麵生產係統貯、裝、運等起塵點進行灑水降塵。回風巷、軌道運輸巷中的消防灑水管路設置三通閥門，定期清掃、衝洗浮煤並運出。
四、調整采掘麵、井巷的風速可以減少粉塵飛揚。煤礦應配備粉塵采樣器、呼吸性粉塵測定儀、礦用個體粉塵采樣器、壓風呼吸器、呼吸性粉塵采樣器等設備。
五、在采區回風巷設置的隔爆水棚。
第三節 防滅火係統治理方案
一、內因火災預防
根據煤層自燃傾向性鑒定報告上的鑒定結果，煤層自燃傾向性為三級，屬不易自燃，故在內因火災防範上不采取過多措施去防治，但采空區必須嚴格按照《煤礦01manbetx 01manbetx 》的規定管理，采煤結束後，必須在45天內及時封閉采空區，防止煤炭自燃。
二、外因火災預防
(一)進風井筒及井下建築物，井底車場必須采用不燃材料支護建築，各水平的井底連接處，主要絞車道同主要運輸巷道、回風巷道的連接處，井下機電硐室，都必須用不燃材料進行支護。
(二)進風井口必須設置防火鐵門，以防止地麵火災波及井下。
礦井必須設地麵消防水池和井下消防管路係統，井下消防管路係統應每隔50m設置支管和閥門。
(三)礦井必須製定井上下防滅火措施，並對全體職工經常進行防滅火知識的教育。
(四)設置井上消防器材庫，存放足夠的消防器材，
(五)井下使用的礦燈必須符合規定，井口房和通風機房20m不得用煙火或用火爐取暖。井下嚴禁使用燈泡和電爐取暖。
(六)在井下和井口房，嚴禁采用可燃材料搭設臨時操作間、休息間。
(七)嚴禁攜帶煙草及點火物品入井，嚴禁井下吸煙。
(八)井下和井口房內不得從事電焊、氣焊和噴燈焊等工作。如果必須在井下主要硐室、主要進風井巷和井口房內電焊、氣焊和噴燈焊等工作，每次必須製定專項安全措施。
(九)預防機械摩擦起火：經常檢查設備的運轉情況，做好井下設備的維護保養工作，保持運轉部位的清潔，及時加注安全可靠的潤滑油，使其保持良好的工作狀態。
(十)預防爆破引起火災，嚴禁不裝或少裝炮泥爆破，嚴禁使用矸石、煤粉代替炮泥封堵炮眼，堅持使用水炮泥，嚴禁放糊炮、放明炮。
(十一)預防電氣火災，井下所有電氣設備的選擇、安裝、使用和維護都必須嚴格遵守規程的有關規定，應正確選用過負荷繼電器、熔化保險器和漏電繼電器，以便在電流短路，過負荷或漏電時切斷電源。消滅電纜中的“雞爪子”、“羊尾巴”、“明接頭”。
(十二)井下和硐室內不準存放汽油、柴油和變壓器油等，井下用過的潤滑油、棉紗布頭等，必須集中存放保管在加蓋的鐵桶內，不準亂扔亂放。
(十三)嚴格執行《煤礦01manbetx 》有關規定。
第四節 瓦斯抽放治理方案
一、瓦斯抽采目的
礦井地麵集中抽采係統，是解決井下風流中瓦斯濃度高的有效措施。它是在地麵設置抽采泵房，從抽采泵房到井下，敷設主管、幹管、分管(或支管)至鑽場鑽孔，並設置相應附屬設施所組成的專用管道係統，將采、掘工作麵、采空區等地的瓦斯抽排至地麵。其特點是能較有效地抽出部分或大部分煤層解吸瓦斯，減輕礦井通風負擔。
二、抽采瓦斯方法
(一)選擇抽采方法的原則
礦井瓦斯抽采的類型和方法,可按下列因素考慮確定:
1、為了提高瓦斯抽采率,宜選用多種抽采方法相結合的綜合抽采方式。
2、當礦井采掘工作遇到的瓦斯主要來自開采層本身，隻有抽采開采層本身的瓦斯才能解決問題時，應采用開采層抽采。
3、煤層群條件下首采層開采時，來自鄰近層的瓦斯占有很大比例威協工作麵安全生產，應采用鄰近層抽采。
4、工作麵後方采空區瓦斯湧出大，危害工作麵安全生產或老采空區瓦斯積聚存量大，向鄰近的回采工作麵湧出瓦斯量多以及增大采區和礦井總排瓦斯量，應采取采空區瓦斯抽采。
5、對於瓦斯含量大的煤層，在煤巷掘進時，難以用加大風量稀釋瓦斯，可在掘進工作開始前對煤層進行大麵積預抽的方法加以解決。
6、對於煤層透氣性較低，采用預抽方法不易直接抽出瓦斯，掘進時瓦斯湧出不很大而回采時有大量瓦斯湧出的煤層，可采用鬆動爆破措施人為卸壓後抽采瓦斯的方法。
(二)瓦斯抽采方法
1、回采工作麵瓦斯來源及湧出構成
回采工作麵瓦斯來源主要煤層釋壓、落稀釋瓦斯、采空區浮煤稀釋瓦斯和鄰近層湧入瓦斯。
2、瓦斯抽采方法
在采煤工作麵運輸巷和回風巷布置鑽孔預抽本煤層瓦斯，掘進工作麵布置鑽孔先抽後掘，工作麵後方采空區留管抽采。
3、抽采巷道選擇
礦井將采煤工作麵進回風巷、掘進工作麵掘進頭確定為瓦斯抽放重點區域。
4、鑽場布置、鑽孔參數確定

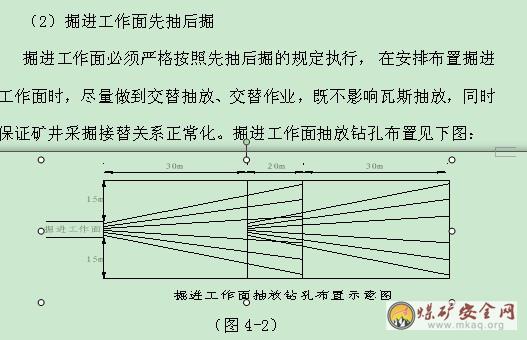

(1)鑽場布置間隔50m，鑽孔使用鑽機施工，配備能力TK-75型鑽機1台，鑽孔布置及鑽場示意圖如下圖：
5、封孔方式、材料及工藝
(1)封孔材料
鑽孔采用聚氨酯封孔，對於井下封孔而言，主要要求聚氨酯在發泡後，其內所形成的孔為封閉孔，另外對發泡時間、發泡倍數、固化後的強度，可塑性等均有一定的要求。可選用聚氨酯封孔材料，在鑽孔內6.4～7.5m深度封孔，鑽孔密封段長度僅1m，既能保證密封嚴密，又可節省封孔材料。該聚氨酯封孔材料膨脹倍數20倍以上，聚氨酯發泡均勻、細小，孔隙又不聯通，還有可塑性，適於動壓區封孔;在抽采瓦斯負壓60～80KPa、正壓2MPa下，鑽孔密封嚴實不漏氣。
(2)封孔工藝

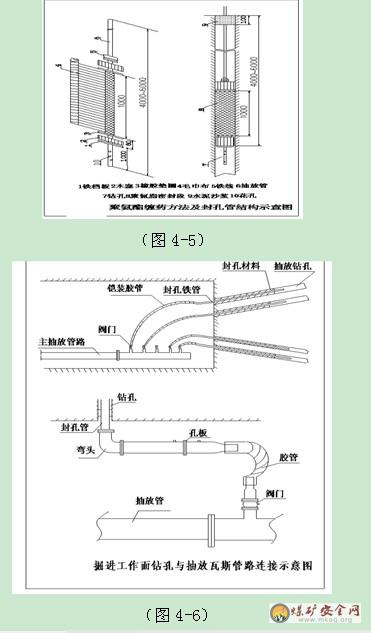

聚氨酯封孔采用卷纏藥液法,纏藥方法及鑽孔內封孔管結構如圖7-1-5所示。抽采管為內徑25mm的焊縫鋼管，長為8m，在管前端焊上鐵檔板，套上木塞和橡膠墊圈，距前端橡膠墊圈1m處，再套上木塞和橡膠墊圈，並用鐵線纏緊固定，在1m間距內的抽采管上固定一塊毛巾布(1m×0.7m)。封孔操作程序為：先稱出封一個孔的甲、乙組成藥液，分別裝入兩個容器，再將藥液同時倒入混合桶，立即用棒快速攪拌均勻，當藥液由黃褐色變為乳白色時，停止攪拌，將藥液均勻倒在毛巾布上，邊倒藥液邊向抽采管上卷纏毛巾布，並把卷纏好藥液的封孔管迅速插入鑽孔，大約5分鍾後，藥液開始發泡膨脹，20分鍾後停止發泡，逐漸硬化固結。為了避免封孔管晃動影響封孔質量，孔口處用木塞楔緊。封一個鑽孔的聚氨酯用量約為1Kg左右。
(3) 鑽孔與管路的連接
聚氨酯封孔1小時後，便可與抽采管路連接。鑽孔與管路連接處應設置流量計和閥門。鑽孔封孔器與抽采管路的連接如下圖所示。連接管采用膠管。預抽一定時間後，根據效果檢驗結果，決定停止抽采時間，繼續向前掘進，掘進到距鑽底5m左右的超前距時，停止掘進，重新打鑽孔抽采瓦斯，如此反複循環。
6、設備選型及主要檢測儀表
(1)鑽機
煤礦抽采瓦斯鑽機應符合下列要求：
1)電動機及附屬電器設備必須是防爆的;
2)鑽機要體積小，輕便或解體方便，以利於搬遷;
3)、鑽機應能打水平、上向、下向任意角度的鑽孔。
在綜合03manbetx 我國煤礦常用鑽機性能和現場實際使用情況的基礎上，結合本煤礦煤層硬度以及設計抽采鑽孔的長度，可選擇重慶淑維機電設備製造廠生產的ZDY-650型鑽機。ZDY-650型鑽機為分體式結構，結構簡單、搬運方便。配套鑽杆選用φ42mm，每節長度1.5m的鑽探鑽杆，鑽頭選用三翼鑽頭，直徑65mm。鑽機額定技術指標如下表。
ZDY-650型煤礦用液壓鑽機主要技術參數表
序號項 目單 位ZDY-650型
1鑽進深度m150
2開孔直徑mmФ65,Ф85,Ф115
3終孔直徑mmФ65,Ф75
4鑽杆規格mmФ42.Ф50
5鑽孔傾角º0~90
6鑽孔方位角º0~360
7輸出扭矩N.m650
8輸出轉速r/min295
9液壓係統工作壓力MPa10.5
10推 力kN40
11起拔力kN25
12錨固力kN80×2
13推進速度m/min0~1.5
14推進行程mm850
15電動機型號YBK2-160L-4
16電動機功率kW15
17電動機電壓V380/660
18主機外形尺寸mm2107×380×355
19泵站外形尺寸mm1400×700×986
(表4-1)
(2)主要檢測儀表
瓦斯抽采檢測裝置及裝備
序號名稱規格型號單位數量
1地麵抽采泵SKW27(D)台4
2瓦斯抽采多參數監測控製係統WCP-85套2
3聚氨脂壓注封孔裝置FKG台2
4孔板流量計FKL套主支管各2
5四通閥兩用壓差計UP-2套1
6高負壓瓦斯采樣器FW-1隻1
7瓦斯檢定順LRD-8台2(CH40%-100%)
8鑽機ZDY—650台1
(表4-2)
(三) 瓦斯抽采管路係統
1、抽采站位置
在選擇抽采泵站位置時，主要根據開拓巷道布置、管路安裝條件等進行確定，抽采泵站設在風井工業場地附近、地勢平坦、無地質災害和氣象災害影響的區域。
地麵抽采站建在風井工業場地附近，距離進風井不少於50m處，並設置圍牆，防止無關人員入內。抽采站附近預留瓦斯儲氣罐的位置。
2、抽采管路係統方案
從地麵抽采站安設抽采管路，管路鋪設二趟，一趟作高負壓抽采係統，另一趟作低負壓抽采係統，經回風斜井、回風上山至各采掘工作麵。
3、抽采泵選擇
地麵抽采泵站選擇水環式真空泵2台，做高低負壓抽采設備。具體設備型號2BEA303-0，功率：75KW。
4、瓦斯抽放泵供電

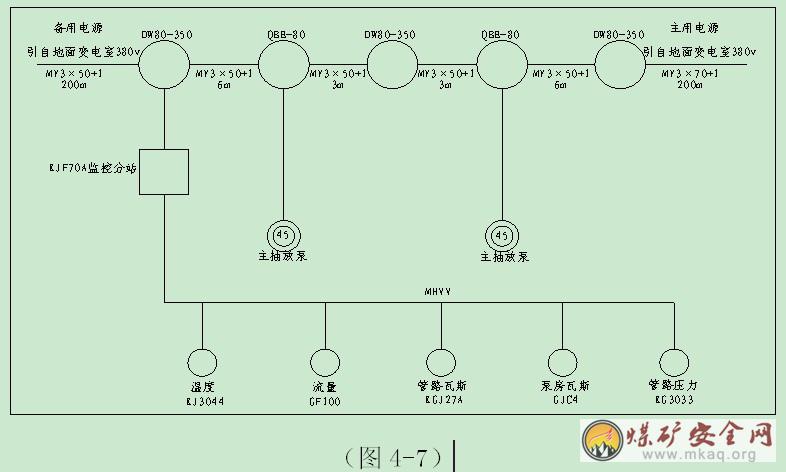

瓦斯抽放泵主電源和備用電源均取自地麵變電室，電壓等級380v。開關及線路配置見下圖：
(四) 抽采瓦斯組織管理及主要安全技術措施
該礦井瓦斯抽采工作製度為三班製。為了保證安全、正常地進行瓦斯抽采工作，提高瓦斯抽采效果，按照《煤礦01manbetx 》和《礦井瓦斯抽采管理規範》的有關規定，在安全和組織管理方麵考慮了以下措施。
1、組織管理
⑴ 建立抽采瓦斯的專門機構，配備專業施工隊伍，負責瓦斯抽采工程的施工和日常管理工作。所有人員必須經過培訓合格後才能上崗。
⑵ 瓦斯泵房的設備和管路係統除日常檢查外，應建立定期檢查維修製度。
⑶ 在各抽采區主管路和分支管路上安設有瓦斯流量、濃度、負壓等檢測裝置，同時還配備專人定期進行巡回檢測，以便掌握不同地點的抽采狀況。此外，還配有專人進行放水和管路維護，處理管路積水和漏氣，以保證管路暢通無阻。
⑷ 對抽采方法及其有關參數，需在抽采實踐中進一步考察和驗證，以便確定合理的綜合抽采方法。達到合理布置鑽孔，提高抽采效果。
⑸ 抽采泵站的司機及值班人員必須經過專門培訓，使其熟悉瓦斯抽采的有關規定，掌握各種安全、監控儀表、設備、用途及其操作程序。
2、係統異常處理措施
⑴ 在井下鑽孔地點，安設瓦斯傳感器，一旦瓦斯超限，自動切斷鑽機電源，並發出報警。打鑽人員應及時撤離施工地點。在打鑽過程中，如遇鑽孔瓦斯壓力和湧出量較大時，應加強通風並采取防止瓦斯噴出的措施，以保證施工人員的安全。
⑵ 鑽機的操作人員必須經過專門培訓後方可上機的操作，必須嚴格遵循鑽機的01manbetx 和安全注意事項。操作人員不能靠近旋轉部件和滑動部件站立;不能把手放在夾盤和鑽杆夾持器之間;不能穿太鬆的衣服和使用手動工具;在馬達和水泵周圍須安設保護裝置;操作者應嚴密注視著鑽杆的位置和它的運動，防止鑽杆被卡住;助手不要正對著站在鑽杆的後麵。
⑶ 瓦斯抽采鑽孔在施工完畢後，應及時封孔並接入抽采，防止巷道瓦斯超限和發生瓦斯事故。抽采地點必須建立專用的瓦斯檢查記錄牌，實行巡回檢查，次數不少於3次。
⑷ 泵站建築采用不燃性材料，並安設四隻幹粉滅火器和不少於0.5m3的黃砂箱。泵房內的所有設備和儀表均選用礦井井下許用防爆型。泵站內配有自動監測裝置，監測抽采管內的瓦斯流量、濃度、負壓和泵房內的瓦斯濃度、真空泵供水狀態等參數，一旦出現異常，自動切斷真空泵電機電源。
⑸ 瓦斯抽采係統運行前，必須對瓦斯抽采泵及管路係統進行全麵檢查維修，檢查內容：瓦斯抽采泵電器設備的完好，水電閉鎖、瓦斯電閉鎖、供水及排水係統等。正負壓側管路的密封，管路內的鏽垢等，確認無問題方可正常運行。
⑹ 由於抽采管路為新安裝的鋼管，使用前須使用壓風衝刷，且在抽采管路負壓側安裝鐵篩網裝置過濾。必須保護好瓦斯抽采管路(為方便識別，抽采管路塗紅色防腐漆)，嚴禁砸撞管路，一旦撞壞，必須立即通知泵站司機停泵，並彙報調度室處理。
⑺ 瓦斯抽采泵運行過程中，應確保有專職瓦斯抽采泵司機值班、操作，抽采泵司機須是由經過培訓並取得合格證的人員擔任，並且嚴格按照抽采泵的01manbetx 操作，嚴格執行現場交接班製度。瓦斯抽采泵運行過程中，抽采泵司機應認真觀察抽采泵的運行情況，做好運行狀況、抽采管內的瓦斯流量、瓦斯濃度、排水等情況的記錄工作，發現問題及時停泵處理，並彙報調度室及有關人員。
⑻ 在真空泵的吸氣側要安設防回火、防回氣、防爆炸裝置。加強瓦斯抽采泵正、負壓側管路檢查和維修，每天安排專人對所有管路進行巡回檢修，發現問題及時處理，確保抽采管路處於完好狀況。
⑼ 加強瓦斯抽采室的檢查和管理，瓦斯抽采室內必須配備《抽采泵司機崗位責任》、《抽采泵司機01manbetx 》、《瓦斯抽采管理製度》、《抽采係統圖》、交接班記錄本、設備運行記錄本等。
⑽ 瓦斯抽采室為要害場所，非工作人員不得入內。
鑒於煤礦已安裝了一套瓦斯抽放泵，還應該配備一台同型號同功率的瓦斯抽放泵，並另委托有資質的單位編製瓦斯抽放專項設計。煤礦應嚴格按照抽放設計、煤礦瓦斯抽放標準(AQ1027-2006)等建設、安裝、使用瓦斯抽放係統。建立並完善瓦斯抽放管理製度，配備足夠的鑽孔設備及人員，加強日常抽放工作，確保抽采達標。
第五節 其它安全技術措施
一、安全監控監測方麵的措施
針對本礦井的實際情況，除配足安全監控一般設備外，還應該進一步加強礦井監測監控值班和維護保養管理，確保設施設備正常有效運轉，對瓦斯真正起到監和控的作用。
二、礦井通風管理措施
(一)礦井每年在安排生產計劃前必須進行礦井通風能力的核定工作，保證礦井不超通風能力生產。
(二)礦井必須有完整的獨立通風係統，改變礦井采區以上通風係統必須製定通風設計和專項安全技術措施，由煤礦企業技術負責人審批。
(三)生產礦井必須采用機械通風，必須安裝2套同等能力的主要通風機，其中1套作為備用，備用主要通風機必須能在10min內啟動。生產礦井現有的2套不同能力的主要通風機，在滿足生產要求時，可繼續使用。主要通風機必須設專職司機看管。每小時填寫1次運行記錄。主要通風機房必須安裝水柱計、電流表、電壓表、軸承溫度計等儀表和直通礦調度室的電話。反風操作係統圖、司機崗位責任製和01manbetx 應懸掛上牆。
(四)改變主要通風機的工況時，必須有煤礦企業技術負責人批準的安全技術措施。主要通風機必須在合理工況範圍內運行。2台及其以上主要通風機聯合運轉的礦井，要製定相應的通風安全技術措施，報煤礦企業主要負責人審批。
(五)因檢修、停電或其它原因停止主要通風機運轉時，必須製定停風安全措施;主要通風機停止運轉時，受停風影響的地點，必須立即停止工作、切斷電源，工作人員先撤到進風巷道中，並立即向礦調度室彙報，由礦長或礦技術負責人決定全礦井是否停止生產、工作人員是否全部撤出。
(六)煤礦要從供電係統、機電設備、日常管理方麵加強管理，嚴禁主要通風機和局部通風機的無計劃停電停風。主要通風機和局部通風機一旦出現無計劃停風停電，必須按事故追查。
(七)生產礦井主要通風機及其附屬裝置必須具備反風功能，並每年進行一次反風演習，礦井反風演習報告報煤礦企業和當地煤礦安全監察機構備案。
(八)礦井必須嚴格執行測風製度，每10天進行一次全麵測風。采掘工作麵及其它用風地點應根據實際需要隨時測風，測風站必須懸掛記錄牌。通風部門應將測風報表報礦長和礦技術負責人。礦井測風報表應計算礦井有效風量率，礦井、采區及采掘工作麵絕對瓦斯湧出量，礦井內、外部漏風率等。
(九)加強井巷維修，保持巷道設計斷麵，保證通風暢通和行人安全。
(十)沒有形成負壓通風係統的采煤工作麵不得回采;嚴禁在獨頭巷道利用局部通風機通風回采;采煤工作麵必須確保兩個安全出口;嚴禁采煤工作麵利用采空區通風(《煤礦安全規程》等有關法規有特殊規定的除外)。
(十一)礦井必須構築可靠的控製風流的風門、風牆、風窗，進回風井之間和主要進回巷之間的聯絡巷，必須砌築永久性風牆;需要使用的聯絡巷，必須安設2道正向永久風門和2道反向風門。采區進回風巷之間的聯絡巷應砌築永久性風牆，確需行人、通車的聯絡巷應設置永久風門，永久風門不得少於兩道。非自動風門必須互相連鎖。
永久調節風窗的調節窗應在上部設置，調節板靈活可靠。帶風窗的永久風門不得少於兩道。永久密閉和臨時密閉的質量要符合通風質量標準的要求。
(十二)采煤工作麵投產時，必須由礦總工程師組織有關部門對采煤工作麵的通風、防塵、監測監控等係統進行驗收，不符合規定不準生產。
(十三)掘進巷道在施工前必須在作業規程中編製局部通風設計，掘進工作麵拉門時，必須由礦技術負責人組織有關部門對工作麵的局部通風裝備進行驗收。
(十四)采、掘工作麵應實現獨立通風。如實現獨立通風確有困難時，可采用串聯通風，串聯通風的次數不得超過1次。對於串聯通風，必須製定安全技術措施，經礦技術人批準後實施。
三、排放瓦斯措施
(一)主要通風機有計劃停止運轉前，必須斷開進入井下巷道內的水管、軌道、電纜等一切導電體，並在井口設置全斷麵柵欄。需要排放瓦斯時，必須製定排放瓦斯措施，報企業主要領導和技術負責人審批。
(二)井下中央變(配)電所，在恢複送電前應由瓦斯檢查員全麵檢查送電區域，隻有瓦斯濃度在0.5%以下時，方可送電。
(三)局扇因故停止運轉，不論停風時間長短，在恢複通風前，必須首先檢查停風區內的瓦斯和二氧化碳濃度，瓦斯檢查員檢查瓦斯必須由班組長或安全檢查工配合進行。由外向裏邊走邊檢查，瓦斯濃度達到3%時，按原路返回。
(四)當停風區內瓦斯濃度不超過1%(含1%)和二氧化碳濃度不超過1.5%(含1.5%)時，可由瓦斯檢查員直接進行排放，但局扇及其開關附近10m以內風流中的瓦斯濃度不得超過0.5%。
(五)停風區內瓦斯濃度超過1%或二氧化碳濃度超過1.5%，最高瓦斯或二氧化碳濃度不超過3%時，瓦斯檢查員必須請示主管領導，由領導提出安全措施，指定專人，控製風流排放瓦斯。
(六)停風區內瓦斯或二氧化碳濃度超過3%時，瓦斯檢查員必須向礦調度室彙報，由通風部門製定排放瓦斯安全措施，報礦技術負責人批準，並指派專人進行排放。
(七)采掘工作麵及其它巷道出現體積大於0.5m3，濃度達到2%的局部瓦斯積聚時，由瓦斯檢查員立即處理。不能立即處理的瓦斯積聚要彙報礦分管領導，由分管領導提出排放瓦斯措施，指定專人進行排放。附近20m內必須停止工作，撤出人員，切斷電源。
(八)排放瓦斯時，應堅持低濃度排放原則，采用控製風量等方法使排放出的風流同全風壓風流混合後的瓦斯濃度不超過1.5%，排放風流中瓦斯濃度嚴禁超過2%;在排放瓦斯之前，凡是排放瓦斯流經區域必須切斷電源、撤出人員、設置警戒。
(九)排放瓦斯堅持低濃度排放原則，必須執行由外向裏逐段排放，或采用其它手段控製風流中的瓦斯濃度，嚴禁一風吹。
(十)排放密閉區內的瓦斯，瓦斯濃度超過3%時，由礦提出專門的安全措施，經礦技術負責人審查批準後，由礦分管領導現場指揮，礦山救護隊協助排放。
(十一)排放瓦斯工作要由外向裏依次進行，1個采區內嚴禁2個瓦斯超限地點同時排放瓦斯。排除串聯通風區域的瓦斯時，必須嚴格遵守排放次序，首先從進風方向第1台局部通風機處開始排放，隻有第1台局部通風機送風的巷道內排放瓦斯結束後，且串聯風流中的瓦斯濃度降到0.5%以下時，下1台局部通風機方可送電進行瓦斯排放。
第六節 其它相關係統治理方案
一、通訊係統主要治理方案
(一)實現地麵調度室對井下各工作點及機電硐室點對點通信，井下各工作點之間點對點通信。
(二)地麵各主要管理部門應配置電話，並能保證正常通話，井下發生事故後能及時與總調度和礦領導直接取得聯係，以便進行指揮救災。
(三)直通電話設置地點，應按《煤礦安全規程》478條規定設置到位。
(四)礦調度室應有與礦山救護隊(簽訂合同的礦山救護隊)的直通電話，並配備地麵無線對講機。
二、壓風係統治理主要方案
(一)壓風機房安全設施的完善。壓風機房建設應符合現行《建築設計規範》要求。應與行政辦公室等有適當距離，壓風機房周圍應植樹以降低噪聲對外界的影響，壓風機房靠儲氣罐側牆上不留門、窗。壓風機房應隔一間作為操作人員的工作間。
(二)為確保壓風機安全運行，建立冷卻水循環係統：壓風機房外建立一個循環水池和安裝冷卻水泵。在供電中增設斷水保護，保證壓風機安全運行。
(三)在管路進入主要采煤、掘進工作麵前加裝油水分離器，以保證井下壓風質量。
(四)在井底車場增設一台油水分離器，保持用壓風點的壓風更潔淨
三、供電係統治理方案
鑒於我礦目前已有的雙回路電源，再進行線路搭接，就能夠形成比較可靠的生產供電，對現在未到位的設施到位，各電氣設備進行掛牌 ，配電室，高壓下井做特殊管理，專人管理，製定管理製度及安全技術措施，這樣就為我礦安全用電提供了有力保障。
四、防塵(消防)係統主要治理方案
(一)建立完善的防塵供水係統
(二)井下煤倉和溜煤眼都應保持一定的存煤，不得放空，有湧水的煤倉和溜煤眼可以放空。但放空後放煤口閘板必須關閉，並設置引水管。
(四)掘進井巷和硐室時必須采取濕式鑿岩(鑽眼)，衝洗井壁岩幫、水炮泥、爆破噴霧、裝岩(煤)灑水和淨化風流等綜合防塵措施。
(五)距離工作麵50m內設置一道自動控製風流淨化水幕。
(六)采煤工作麵必須設置隔爆設施。
(七)防塵管路應按規定留設支管和閘閥。
五、監測監控係統主要治理方案
為了實現監控有效的目標，必須落實裝備齊全、數據準確、斷電可靠、處置迅速的要求。
(一)煤礦安全監控係統應符合《煤礦安全監控係統通用技術要求》(AQ6201-2006)的要求，進回風井、采掘工作麵、主要進回風巷等傳感器的種類、數量及安裝地點必須符合《煤礦安全監控係統及檢測儀器使用管理規範》(AQ1029-2007)的要求。
(二)必須按設計提出的監控設備的型號進行采購。
(三)設備安裝、調試須有資質的單位(或廠家)進行安裝。
(四)煤礦的操作人員必須經過培訓，持證上崗。
(五)監控係統設備要加強維護，傳感器必須保持清潔，嚴禁人為損壞。
(六)在設有傳感的地方，日常的瓦斯檢查需照常進行，並將檢測數據與監控係統的數據進行對照，如發現有明顯差異，必須查明原因，盡快處理，以保證檢測數據的真實性。
(七)礦井應建立安全儀表計量檢驗製度，定期維護校驗，保證其正常運轉。
(八)監控設備用專用的阻燃電纜連接，嚴禁與調度電話電纜和動力電纜等共用。安全監控設備之間的輸入、輸出信號為本質安全型信號。
(九)安全監控設備具有故障閉鎖功能。
(十)煤礦應健全和完善各種規章製度，確保安全監控係統正常運行。要製定安全監控崗位責任製、操作規程、值班製度等規章製度，完善圖紙台帳。
第五章 瓦斯治理保障措施
加強企業安全生產基礎工作，建立嚴密、完整、有序的安全管理體係和規章製度，做到責任明確、製度健全、狠抓落實、嚴格監督，消除生產和安全管理的薄弱環節，強化“一通三防”瓦斯防治隊伍的建設，將瓦斯治理工作層層分解到各相關人員的頭上，明確責任、從嚴要求，切實履行職責，把瓦斯治理措施和目標任務落到實處。
第一節 建立瓦斯防治管理機構
(一) 我礦成立專門瓦斯防治管理機構，配備專職人員，負責領導全礦井的瓦斯治理工作;
(二) 瓦斯治理管理機構由技術負責人擔任組長，安全副礦長擔任副組長，通風技術員擔任辦公室主任，各職能部門管理人員和特殊工種擔任成員;
(三) 煤礦在技術辦公室設立瓦斯治理管理辦公室，通風技術員擔任辦公室主任，負責礦井瓦斯治理管理日常登記、報表收發、文件傳達、檔案管理等工作;
(四) 瓦斯治理領導組在組長的統一領導下開展工作，各成員必須聽從組長的調度，對組長負責;
(五) 各成員對自己所管轄範圍內的瓦斯治理工作負責，保證安全生產;

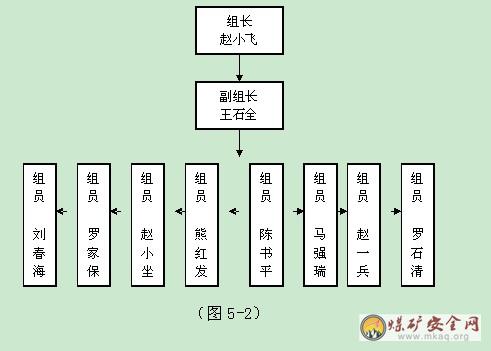

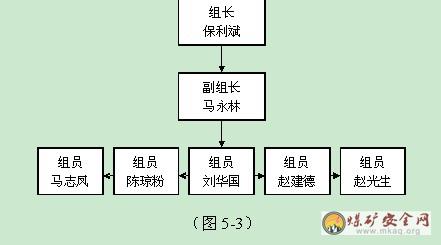

(六) 煤礦瓦斯治理管理機構具體人員配置如下圖：
大溪溝煤礦瓦斯治理機構人員配置圖
第二節 機構成員瓦斯治理責任製
一、法人瓦斯治理責任製
(一)負責貫徹黨和國家安全生產方針，貫徹有關安全生產法規、指令。督促礦長貫徹落實煤礦安全規程，牢固樹立安全第一的思想。
(二)負責製定考核煤礦主要管理人員的安全目標責任製的執行情況，並根據各主要負責人的實際工作業績進行獎懲、提升和任免。
(三)根據煤礦安全生產狀況，審批安全技術項目及資金，研究解決煤礦安全生產所需的人、財、物等安全技術措施所需的費用。
(四)經常深入實地檢查工作，對發現或下麵反映存在不安全問題，經過調查落實後，必須指定專人限期處理，排除隱患，逾期不處理的，追究有關人員的責任。
(五)負責該企業所發生的重、特大事故的搶險、救災指揮工作及處理事故的經費開支的審批。
(六)聽取煤礦主要管理人員、安全技術負責人關於煤礦的安全生產工作情況彙報，當安全與生產發生矛盾時，必須以安全為主。
(七)對安全生產有顯著成績的人員，給予表彰和獎勵，對“三違”人員或造成事故的責任者，給予處罰和追究責任。
二、礦長瓦斯治理責任製
(一) 礦長是煤礦“一通三防”管理工作的第一責任人，必須認真貫徹執行國家有關於“一通三防”管理工作的法律法規，將礦井“一通三防”工作作為安全生產管理工作中的重中之重來抓，將礦井“一通三防”管理工作貫穿於整個安全生產工作的始末;
(二) 組織建立“一通三防”管理機構，組織協調礦井通風、技術、機電、生產、運輸、物資管理等部門工作，保證礦井“一通三防”所需的人、財、物配置，各項工作得到有效開展和控製;
(三) 按照規定審閱礦井通風和瓦斯日報表，根據相關數據掌握礦井“一通三防”工作情況，及時製定相應措施整改、解決、礦井“一通三防”管理工作;
(四) 組織編製相關應急預案，完善礦井救援體係，負責指揮調度礦井救援工作;
(五) 聽取相關部門和人員在“一通三防”管理方麵的建議和意見，完善礦井“一通三防”管理，保證礦井“一通三防”工作安全。
三、技術負責人瓦斯治理責任製
(一) 在礦長領導下，對礦井“一通三防”管理技術工作負責，是礦井“一通三防”管理工作的直接負責人和責任人;
(二) 負責礦井“一通三防”工作計劃、實施方案的製定，並組織相關人員貫徹學習，督促執行情況;
(三) 負責“一通三防”工作方案的檢查、修訂和審批工作;
(四) 認真貫徹執行國家和上級主管部門有關於“一通三防”管理的法律、法規、規定和文件指示，並在礦井規劃、設計、生產過程中組織實施;
(五) 負責組織製定礦井“一通三防”方麵的安全技術措施，並嚴格貫，督促實施，從安全技術措施上為礦井“一通三防”管理工作創造有利條件，防止礦井瓦斯、煤塵、火災事故的發生;
(六) 調動礦井“一通三防”所需人員、資金和物資，組織完善礦井通風技術工作，保證礦井具備通風安全生產條件，為生產作業人員營造良好作業環境;
(七) 組織人員編製礦井通風發展規劃，開展通風技術革新工作，普及礦井“一通三防”安全知識，搞好教育培訓工作;
(八) 按時組織召開礦井通風例會，聽取相關人員意見和建議，研究、總結、部署礦井“一通三防”管理工作，及時處置“一通三防”工作中存在的隱患;
(九) 組織開展“一通三防”管理工作業務達標競賽活動，營造良好工作氛圍;
(十) 按時審閱通風瓦斯日報，掌握礦井“一通三防”情況，及時處理工作中出現的各類問題，按時向礦長反映礦井“一通三防”情況;
(十一) 負責指揮礦井“一通三防”事故的救援和處理，按照規定參加事故原因調查，製定防範措施。
四、安全副礦長瓦斯治理責任製
(一) 負責礦井通風安全監管工作，協助技術負責人貫徹執行“一通三防”安全技術措施和相關規定，督促礦井各項通風管理製度的落實;
(二) 貫徹執行國家或部門有關於“一通三防”管理工作的相關規定;
(三) 參與各項通風技術規劃和安全技術措施的編製，會同相關人員履行審核審批職責;
(四) 及時掌握礦井通風動態，監督排查礦井通風隱患，堅持不安全不生產，及時製止各類“三違”行為;
(五) 組織、調度礦井通風工作所需人員、資金、物資設備，組織完善礦井通風安全工作，編製礦井通風安全，創造良好作業環境;
(六) 組織開展“一通三防”自檢自查活動，針對具體隱患製定相關方案整改和完善，解決通風方麵存在的隱患;
(七) 參加通風事故救援，參與通風事故調查。
五、生產副礦長瓦斯治理責任製
(一) 負責礦井通風安全監管工作，協助技術負責人貫徹執行“一通三防”安全技術措施和相關規定，督促礦井各項通風管理製度的落實;
(二) 貫徹執行國家或部門有關於“一通三防”管理工作的相關規定;
(三) 參與各項通風技術規劃和安全技術措施的編製，會同相關人員履行審核審批職責;
(四) 按照《煤礦安全規程》或上級有關規定，組織指揮通風工程設施的構建和維護工作，保證礦井通風設施的正常有效使用;
(五) 參加事故搶救工作，參加事故調查處理。
六、機電副礦長瓦斯治理責任製
(一) 負責“一通三防”有關機電設備的防爆檢查、施工安裝及驗收，並保其安全運行，各項設施的安裝驗收必須符合《煤礦安全規程》或相關規定的要求;
(二) 負責組織對礦井機電設備定期檢修工作，消滅電氣失爆;
(三) 負責組織完善保護，嚴防“三把火”;
(四) 落實責任製，消滅局扇無計劃停電停風，並保證主扇正常運行，保證礦井安全供電;
(五) 和通風部門做好工作協調，及時供應通風方麵所需設備和配件;
(六) 確保局扇供電實現“兩閉鎖”，局扇雙風機雙電源;
(七) 參加搶險救災工作，參加機電和通風事故調查。
七、通風技術員瓦斯治理責任製
(一) 負責整理各種報表、記錄、儀器、儀表和各種設備台帳，做到物帳相對應，儀器、儀表定期校正、維修，送交相關部門檢定;
(二) 負責通風係統圖等各種通風圖紙的填繪工作;
(三) 負責進行全礦風量測定，通風能力核定，並做出實施措施，報技術負責人審核;
(四) 負責各種通風安全技術措施的編製工作;
(五) 負責執行每月10日、20日、30日礦井全方位的測風工作，並根據測風結果做出具體分析、風量調整措施，報技術負責人審核實施;
(六) 每天深入井下，嚴格通風係統巡視檢查，並將所查問題以隱患治理的形式，通知相關責任人進行整改;
(七) 及時填寫測風牌板，做好通風牌板的收管工作;
(八) 在技術負責人的領導下，參與巷道貫通前後的通風係統調整的各項工作，巷道貫通時必須編製相關安全技術措施，並在貫通地點親自指揮作業;
(九) 負責日常情況下的風路和風量調整工作;
(十) 負責礦井測塵工作;
(十一) 負責監控係統管理工作。
八、測量技術員瓦斯治理責任製
(一) 做好礦井測量工作，為“一通三防”工作提供必須的各種圖件，為改善通風條件提供必要的測量數據;
(二) 參加“一通三防”管理工作，向職工貫徹“一通三防”相關製度和文件精神，監督製止“三違”行為;
(三) 參加通風設計和各項優化方案的編製;
(四) 巷道貫通時現場指導施工作業，輔助通風技術人員及時調整礦井通風係統。
九、監控員瓦斯治理責任製
(一) 嚴格執行《監控員操作規程》、崗位責任製和行業主管部門製定的與監測監控有關的各項規定;
(二) 認真做好煤礦監測監控管理工作，監測範圍內的數據超過規定值必須及時通知相關人員進行處理;
(三) 做好監控電腦的維護工作，保持與局監控係統的正常連接，網絡出現故障及時通知相關部門進行處理;
(四) 負責每天按時送瓦斯監控報表交礦長和煤礦技術負責人審批;
十、防塵工瓦斯治理責任製
(一) 認真執行礦井防塵製度;
(二) 負責防塵管路、消防管路、防塵設施的安裝與維護工作;
(三) 按時給各巷道防塵，定期開展煤幫巷壁衝刷工作。
十一、瓦斯檢查員瓦斯治理責任製
(一) 負責分管區域的瓦斯檢測工作，認真執行瓦斯檢查相關製度，按規定做好交接班工作;
(二) 負責局部通風管理工作;
(三) 負責通風設施的監督管理工作，發現通風設施隱患及時報主要領導進行整改完善;
(四) 監管本班礦井通風工作，發現風量、風流異常及時上報通風技術員處理;
(五) 做好通風設備和儀器的管理工作。
十二、主扇司機瓦斯治理責任製
(一) 認真執行本工種崗位責任製度，嚴格按照操作規程規定程序實施主扇操作;
(二) 做好主扇及相關設施的維護管理工作;
(三) 礦井意外停電停風時及時打開井口防爆門，利用自然通風維持井下風量，複電後及時啟動礦井主要通風機;
(四) 按規定檢查礦井反風設施，保證其正常使用，按規定執行礦井反風演習。
十三、入井檢身員瓦斯治理責任製
(一) 認真執行出入井檢身製度，杜絕一切火源入井;
(二) 清理井口可燃物，消滅礦井火災隱患;
(三) 檢查井口消防管路係統，保證礦井井口消防設施能正常使用。
十四、機電工瓦斯治理責任製
(一) 按規定安裝、使用礦井機電設備，杜絕電氣失爆或使用不符合規定的設備設施;
(二) 保證“兩閉鎖”的正常有效使用;
(三) 按時開展機電設備檢查維護工作，杜絕機電隱患誘發煤塵爆炸和瓦斯事故;
(四) 按規定執行送電工作;
(五) 按規定對井下監測監控設備實施檢查維護工作，保證礦井監測監控係統正常化;
(六) 按規定安裝滅火器和消防沙，定期檢查，不符合規定及時更換衝壓，消防沙量符合相關規定。
十五、班組長瓦斯治理責任製
(一) 認真監視、檢查本班通風瓦斯情況，發現通風問題及時處理。
(二) 認真完成本班領導布置的通風工作任務，及時安排人員按要求構築通風設施，保證質量符合相關要求。
第三節 建立通風管理機構
一、通風管理機構人員設置
煤礦建立以技術負責人為首的通風管理機構，通風技術員為副組長，下設通風工、防塵工和瓦斯檢查員為組員，其組織結構見下圖：
二、通風組安全生產責任
1. 掌握《煤礦安全規程》“一通三防”有關規定，熟悉“一通三防”知識。
2. 負責井下通風設施設備的監管工作，發現問題，及時通知生產部門進行處理。
3. 負責礦井瓦斯檢查工作，監控礦井通風情況，產生通風隱患時，及時處理或上報相關領導。
4. 負責局部通風管理工作，正確安裝通風設施設備，保證“兩閉鎖”的正常使用。
5. 負責礦井防塵、防火、瓦斯治理工作。
6. 負責檢查通風設施設備的運行管理，能處理的細小問題自己處理，不能處理的報生產組領導安排人員處理。
7. 及時向相關領導上報“一通三防”隱患，製定有效措施處理完善。
8. 定期組織召開通風管理例會，認真抓好通風管理工作。
9. 定期測風，掌握井下各地點風量，做好有關於通風管理工作的各項記錄工作。
10. 負責礦井瓦斯抽放管理工作。
11. 負責管理礦井監測監控係統，保證係統正常使用。
12. 認真履行法律、法規、規章、製度中規定的其它責任。
第四節 建立監測監控管理機構
一、監測監控管理機構人員設置煤礦建立以機電負責人為首的監測監控管理機構，副組長由監控主任擔任，組員由監控員和機電工組成，其組織結構見下圖：
二、監測監控管理機構安全生產責任
認真貫徹執行“安全第一、預防為主、綜合治理”安全生產方針，認真做好礦井瓦斯監控管理工作。
認真執行行業管理相關規範，
具體負責人員定位係統和瓦斯監控係統管理工作。
負責礦井監控係統維護、檢查工作。
負責係統軟件管理工作。
監督檢查各類傳感器參數設置、安裝運行等工作。
認真履行法律、法規、規章、製度中規定的其它責任。
第五節 建立地質測量管理機構
一、地質測量管理機構人員設置
煤礦建立以技術負責人為首的地質測量管理機構，，組員由各技術員組成，其組織結構見下圖：
(圖5-4)
一、地質測量管理機構安全生產責任
1、負責全礦地質測量的安全工作，對地質測量方麵的安全工作負全麵責任。
2、貫徹國家安全生產方針和法律法規，嚴格執行《煤礦安全規程》和相關技術規範，認真做好地質測量方麵的安全工作。
3、掌握礦井水文地質情況，及時、準確的的提供礦井水文地質資料。確定礦井開采界線和安全煤柱境界，及時提供回采和掘進區域的地質說明書。
4、掌握接近水體、災區、積水區、老窯、煤層或巷道貫通的施工進度，提前通知相關部門采區安全措施。
5、負責探放水的管理，編製探放水計劃和安全措施，按規定辦理審批手續，並監督執行情況。
6、深入井下，掌握生產動態和出現的問題，對未按照作業規程施工的要及時糾正。
7、及時安排對井下掘進巷道深度、采煤工作麵進度進行測量，及時填繪圖紙資料，保證礦井有完整的地質資料。
第六節 建立瓦斯抽采管理機構
一、瓦斯抽采管理機構人員設置
煤礦建立以通風技術員為首的瓦斯抽采管理機構，副組長由抽放小組長擔任，組員由抽放工組成，其組織結構見下圖：
(圖5-5)
二、瓦斯抽采管理機構安全生產責任
1、遵守煤礦各項安全管理製度和相關法律法規，嚴格遵守相關操作規程。
2、在通風技術員領導下，遵守相關技術規範，嚴格按照設計要求布置鑽眼和鑽場，認真做好礦井瓦斯抽放工作。
3、做好抽放設施設備的管理維護工作，保證設施設備處於良好狀態。
4、嚴格遵守本工種崗位職責，認真履職。
5、認真、按時完成領導布置的瓦斯抽采任務。
第七節 加強監督檢查
一、設立專職安全管理機構
(一)設立瓦斯治理安全管理小組，賦予監管權。
(二)配足足夠的專職安全管理人員，其中專職安全檢查人員不少於5人，並保證每班都有專職安全檢查人員在井下。
(三)專職安全檢查人員主要檢查監督安全生產各項規章製度的執行情況和查處“三違”人員。
(四)每周至少召開一次安全生產辦公會議，由礦長(法定代表人)主持，專門研究解決安全生產中存在的問題。安全辦公會決定的事項要明確責任，形成紀要，各分管副礦長要督促檢查落實。
(五)嚴肅事故查處，按“四不放過”的原則嚴格依法依規追究事故責任人，特別是直接責任人。
(六)充分發揮員工監督作用，監督本礦安全生產管理，切實維護員工的參與權和監督權。
(七)落實特聘安全群眾監督員製度，為特聘煤礦安全群眾監督員履行職責創造必要的工作條件，充分發揮其現場監督作用。
(八)建立安全激勵機製，安全工作實行重獎重罰。
第八節 建立安全隱患處理應急救援機製
礦應分專業成立采煤、掘進、機電、運輸、通風以及其他隱患排除應急救援小組，確定應急救援人員及負責人;當井下出現安全隱患和險情時，礦調度室必須立即按救援預案通知礦有關領導和隱患處理應急救援小組負責人。應急救援小組人員接到通知後，必須先集中，派人員到現場了解分析情況，再根據現場實際情況製定安全技術措施，同時進行施工前的準備工作，最後再由小組得力人員帶領到現場進行處理。
第九節 加強日常管理，注重隱患跟蹤，全力消除隱患
礦應每天組織召開安全生產調度會，在調度會上，調度室值班員彙報上一天的生產和安全事故情況;相關專業負責人對本專業存在的隱患進行彙報。凡是涉及到安全上的事，安全生產副礦長或技術負責人(總工程師)要親自過問，親自安排，由各科室負責督促落實，根據隱患性質不同，分管副礦長應親自到現場督促落實，跟班指揮，直到隱患全部消除。做到一旦有隱患出現，能夠得到及時跟蹤和有效處理，最大限度減少事故的發生。
第六章 預期效果
瓦斯治理是一個多係統、多方位、多因素的係統工程，本治理方案是以改造礦井通風係統為重點，完善各項保障措施為支撐，實現瓦斯治理要求為目的的治理方案。通過治理方案能達到以下效果：
一、通過通風係統改造，可以實現穩定可靠的通風係統，達到係統合理，設施完善、風量充足、風流穩定、風排瓦斯效果好。
二、監測監控做到設備先進、裝備齊全之後，將對礦井瓦斯機構做到數據準確、斷電可靠、處置迅速、監控效果更好的目的。
三、健全管理體製，完善各種規章製度，加強監督檢查，是實現安全生產的重要保障。
(四)通過對從業人員的安全培訓教育，可進一步增強職工安全發展理念，樹立社會安全意識，提高安全生產技能。
(五)通過各項措施的實現，可提高礦井的抗災能力，增大職工的生產積極性和主動性。
(六)對企業的管理者，可進一步提高科學管理水平和綜合治理能力
(七)安全就是效益，瓦斯治理效果好，可提高企業的經濟效益和社會效益，企業就會不斷發展壯大。
麒麟區大溪溝煤礦
